146
или чрезмерный ход свидетельствует о неисправности регулятора
или его привода.
Обращайте внимание при осмотрах гидропривода на
состояние защитного чехла 1 и на расположение контрольной
заглушки 15 и отсутствие подтекания из-под нее тормозной
жидкости. В нормальном состоянии заглушка должна быть
утоплена в отверстие корпуса регулятора до упора. При
выступании заглушки из отверстия и подтекании тормозной
жидкости регулятор подлежит замене.
Защитный чехол должен быть плотно установлен в гнездах
поршня и корпуса и не должен иметь повреждений.
В процессе эксплуатации и при замене задних рессор
необходимо регулировать усилие упругого рычага 4 (рис. 9.34)
на поршень регулятора. Регулировку производите в следующей
последовательности:
1.
Установите снаряженный автомобиль на ровной
горизонтальной площадке.
2. Ослабьте контргайку регулировочного болта 3 и отверните
болт на 2-3 оборота.
3. Заверните болт 3 до соприкосновения его с хвостовиком
поршня 17 (см. рис. 9.33) регулятора.

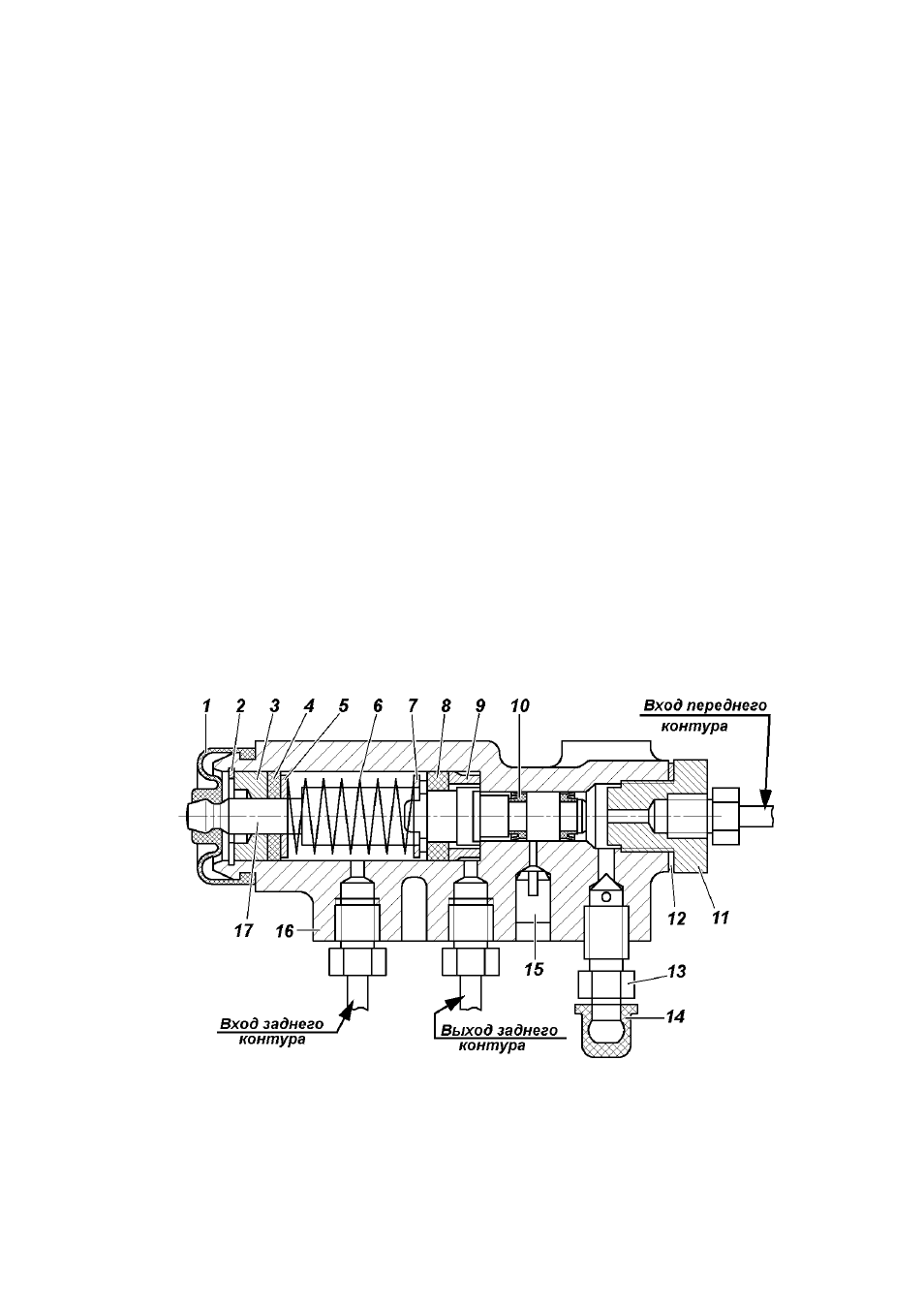

Рис. 9.33. Регулятор давления:
1 -защитный чехол; 2 -стопорное кольцо; 3 -втулка; 4 -уплотнительное
кольцо поршня; 5, 7 -опорная шайба пружины поршня; 6 -пружина
поршня; 8 -уплотнитель; 9 -втулка корпуса; 10 -манжета; 11 -пробка;
12 -прокладка пробки; 13 -перепускной клапан; 14 -колпачок; 15 -
заглушка; 16 -корпус; 17 -поршень
