153
ЭЛЕКТРООБОРУДОВАНИЕ
Монтажный блок и блок реле и предохранителей
Основное количество реле, применяемых в системе
электрооборудования автомобиля, а также плавкие предох-
ранители установлены в монтажном блоке и блоке реле и
предохранителей.
Монтажный блок (рис. 9.37) расположен под панелью
приборов слева от рулевой колонки.
Для доступа к монтажному блоку поверните винт на
крышке 21 (см. рис. 3.1) и снимите ее.
Для удобства замены предохранителей в комплект
монтажного блока входит пластмассовый пинцет.

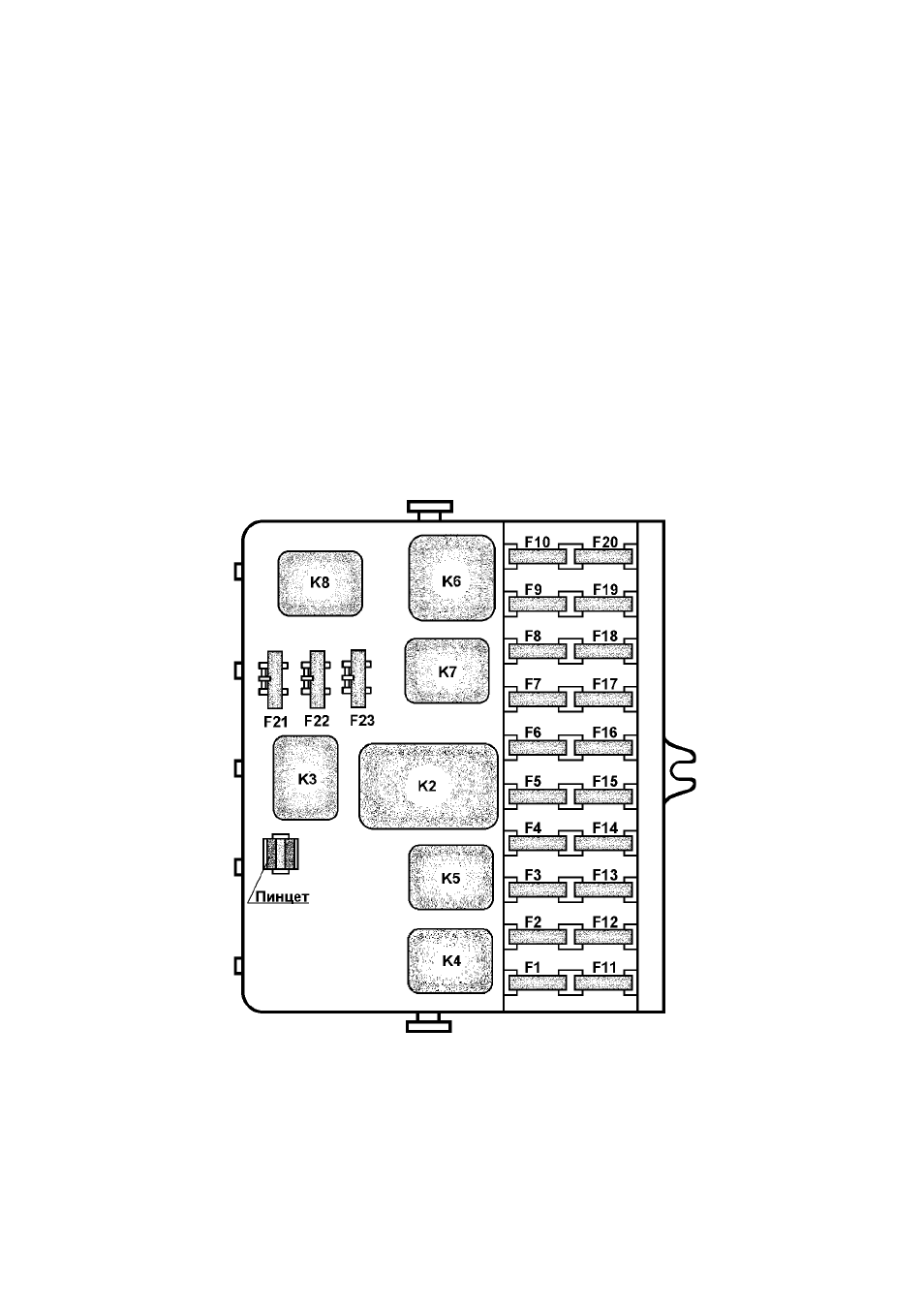

Рис. 9.37. Монтажный блок:
К2 -реле-прерыватель стеклоочистителя; К3 -реле-прерыватель указателей
поворота; К4 -реле включения ближнего света фар; К5 -реле включения
дальнего света фар; К6 -дополнительное (разгрузочное) реле; К7 -реле
включения обогрева заднего стекла; К8 -реле включения противотуманных
фар; F1-F23 -плавкие предохранители (см. таблицу)
