блоку поверните винт на крышке и снимите ее. Освещенность
в зоне монтажного блока обеспечивается плафоном подсветки,
расположенным ниже крышки 21 под панелью приборов.
Подсветка включается при открывании любой боковой двери.
При закрытых дверях включение и выключение плафона
осуществляется расположенным на нем выключателем.
22 -рычаг открывания замка капота.
23 -рулевая колонка с рулевым колесом, выключателем
зажигания, многофункциональными переключателями и рыча-
гом управления углом наклона рулевой колонки (см. рис. 3.8).
На рис. 3.2 изображен модуль управления светотехникой
(МУС).
1 -выключатель наружного освещения. Имеет пять поло-
жений (по часовой стрелке): "P"(парковка) -при выключенном
зажигании включены габаритные огни и освещение
намерного знака (подсветка приборов должна отсутствовать);
" " -освещение выключено; "
" -включены габаритные огни,
освещение намерного знака и подсветка комбинации приборов;
" " -включены габаритные огни, освещение намерного знака,
подсветка комбинации приборов, головные фары); "
"
(автомат) -при включении зажигания автоматически
включаются ближний свет фар, габаритные огни, освещение
номерного знака и подсветка приборов.
2 -регулятор освещения комбинации приборов. Интенсив-
ность освещения изменяется вращением регулятора.
3 -регулятор корректора фар. Вращением регулятора
корректируется угол наклона пучка света фар в зависимости
от загрузки автомобиля: "0" -один водитель или водитель с

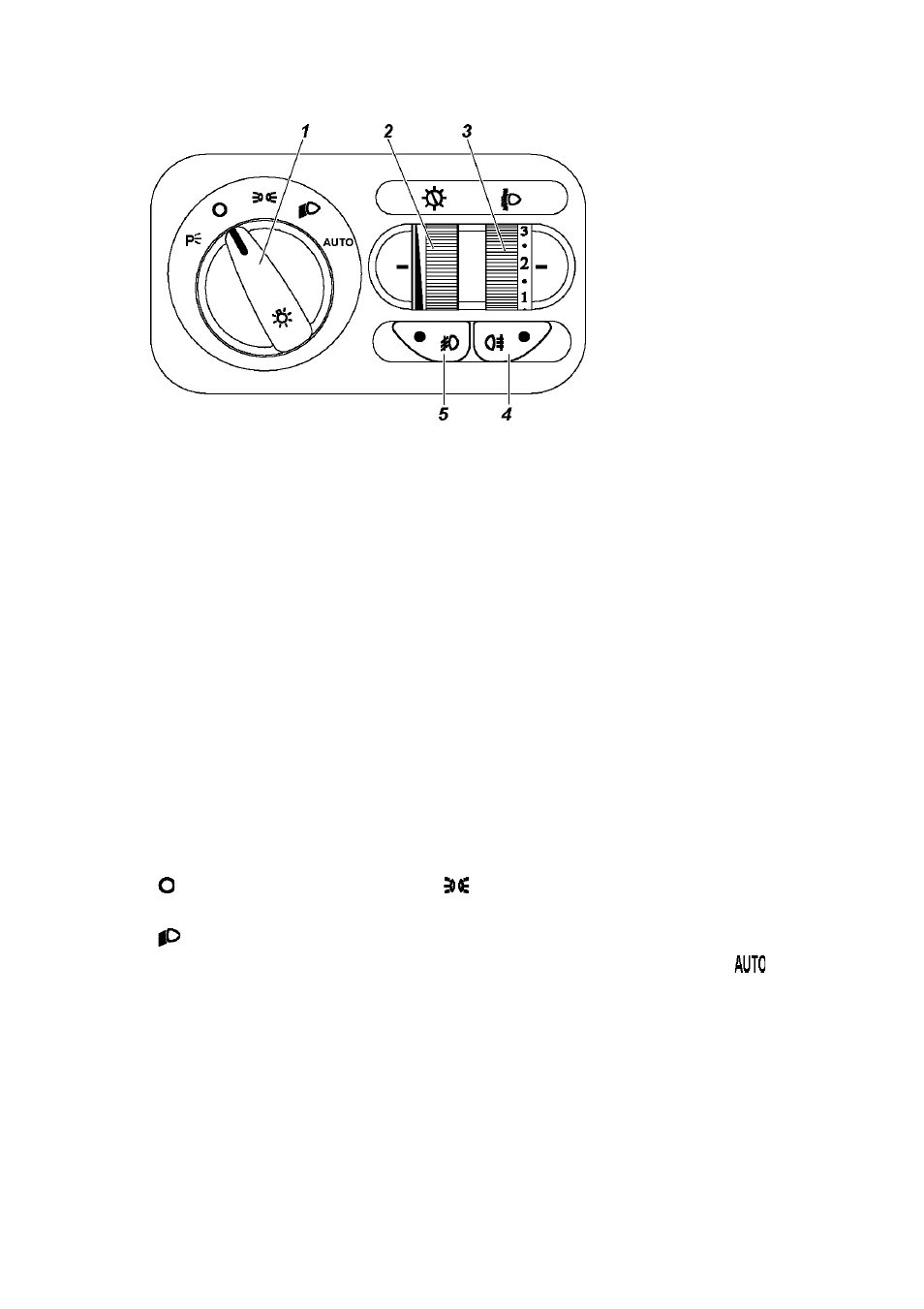

Рис. 3.2. Модуль
управления
светотехникой
(наименование
позиций см. в
тексте)
