112
ДВИГАТЕЛЬ F1A (IVECO) (рис. 9.14, 9.15, 9.16)
Подвеска двигателя
При эксплуатации проверяйте затяжку резьбовых
соединений передней и задней подвесок двигателя, а также
состояние опор. Расслоение и разрыв опор двигателя не
допускается.
Газораспределительный механизм
Привод распределительных валов осуществляется зубчатым
ремнем. Натяжение ремня автоматическое. Через 250000 км
пробега замените ремень и его натяжитель.

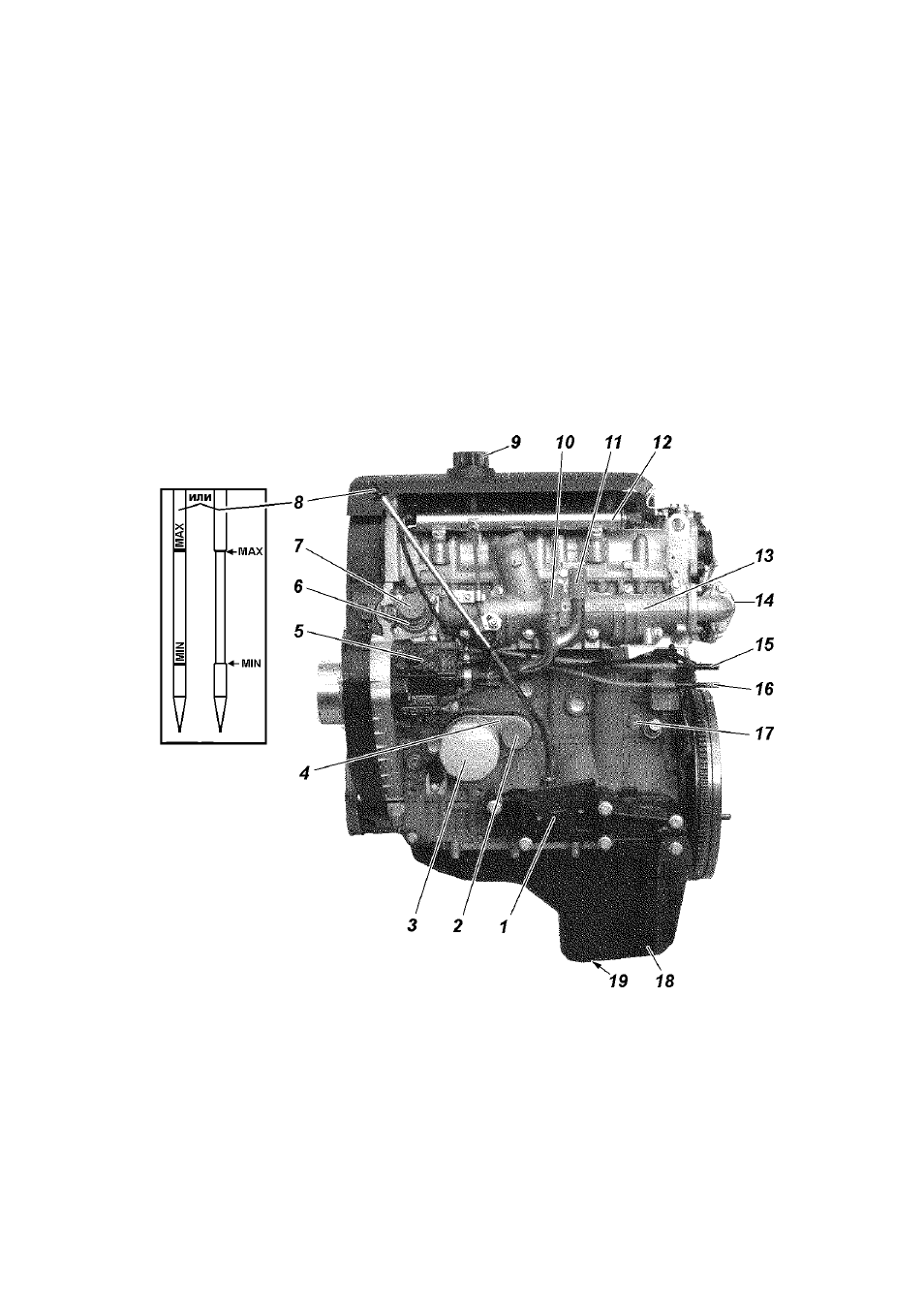

Рис. 9.14. Двигатель (вид
слева):
1 -кронштейн подвески
двигателя; 2 -патрубок
шланга подачи охлаждающей
жидкости из радиатора; 3 -фильтр масляный;
4 -жидкостно-масляный теплообменник;
5 -топливный насос высокого давления; 6 -корпус термостата;
7 -патрубок шланга подачи охлаждающей жидкости в радиатор; 8 -
указатель уровня масла; 9 -крышка маслоналивной горловины; 10 -
патрубок шланга расширительного бачка; 11 -патрубок сливного шланга
отопителя салона; 12 -рампа топливная; 13 -коллектор впускной; 14 -
охладитель системы рециркуляции отработавших газов; 15 -трубка слива
топлива; 16 -трубка подачи топлива; 17 -пробка слива охлаждающей
жидкости из блока цилиндров; 18-картер масляный; 19 -пробка сливного
отверстия масляного картера
