121
Фильтр тонкой очистки топлива (рис. 9.18) установлен под
капотом автомобиля на левом брызговике.
Устройство подогрева топлива включается при включении
зажигания, если температура топлива ниже 10°С.
Управление подогревом осуществляется автоматически с
помощью датчика темпе-ратуры топлива.
Через каждые 10000 км пробега и в случае срабатывания
сигнализатора 13 (см. рис. 3.4) удаляйте отстой из фильтру-
ющего элемента. Для этого отверните на несколько оборотов
датчик 4 (рис. 9.18), слейте отстой до появления струи чистого
топлива и заверните датчик.
Через каждые 20000 км пробега или один раз в год, в
зависимости от того, что раньше наступит, замените
фильтрующий элемент 3 (рис. 9.18). Заменяйте фильтрующий
элемент и в случае срабатывания сигнализатора 10 (см. рис.
3.4).
Перед заменой очистите наружную поверхность фильтра от
грязи. При замене фильтрующего элемента не допускайте
попадания грязи во внутреннюю полость фильтра.

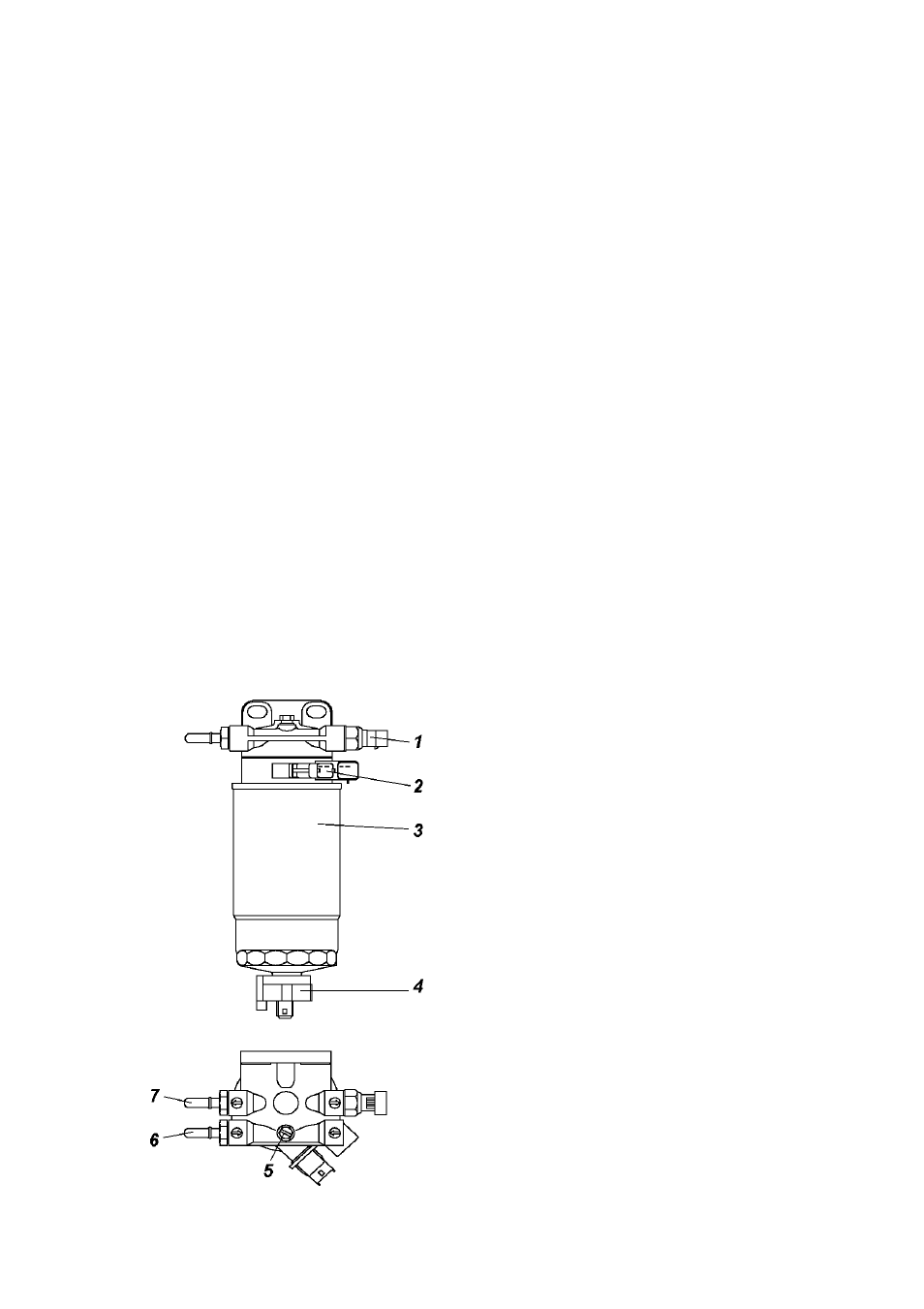

Рис. 9.18. Фильтр тонкой очистки
топлива:
1 -датчик засоренности топливного
фильтра; 2 -подогреватель топлив-
ного фильтра с датчиком темпе-
ратуры; 3 -фильтрующий элемент;
4 -датчик наличия воды; 5 -пробка
для выпуска воздуха; 6 -штуцер
подвода топлива; 7 -штуцер выхода
топлива
