160
Для замены лампы габаритных огней потяните за патрон
7 и выньте его в сборе с лампой.
Противотуманные фары. Для регулировки противо-
туманных фар ослабьте гайки 1 и 2 (рис. 9.42) крепления
фар и, поворачивая корпус фары в горизонтальной и
вертикальной плоскостях, установите фару в положение,

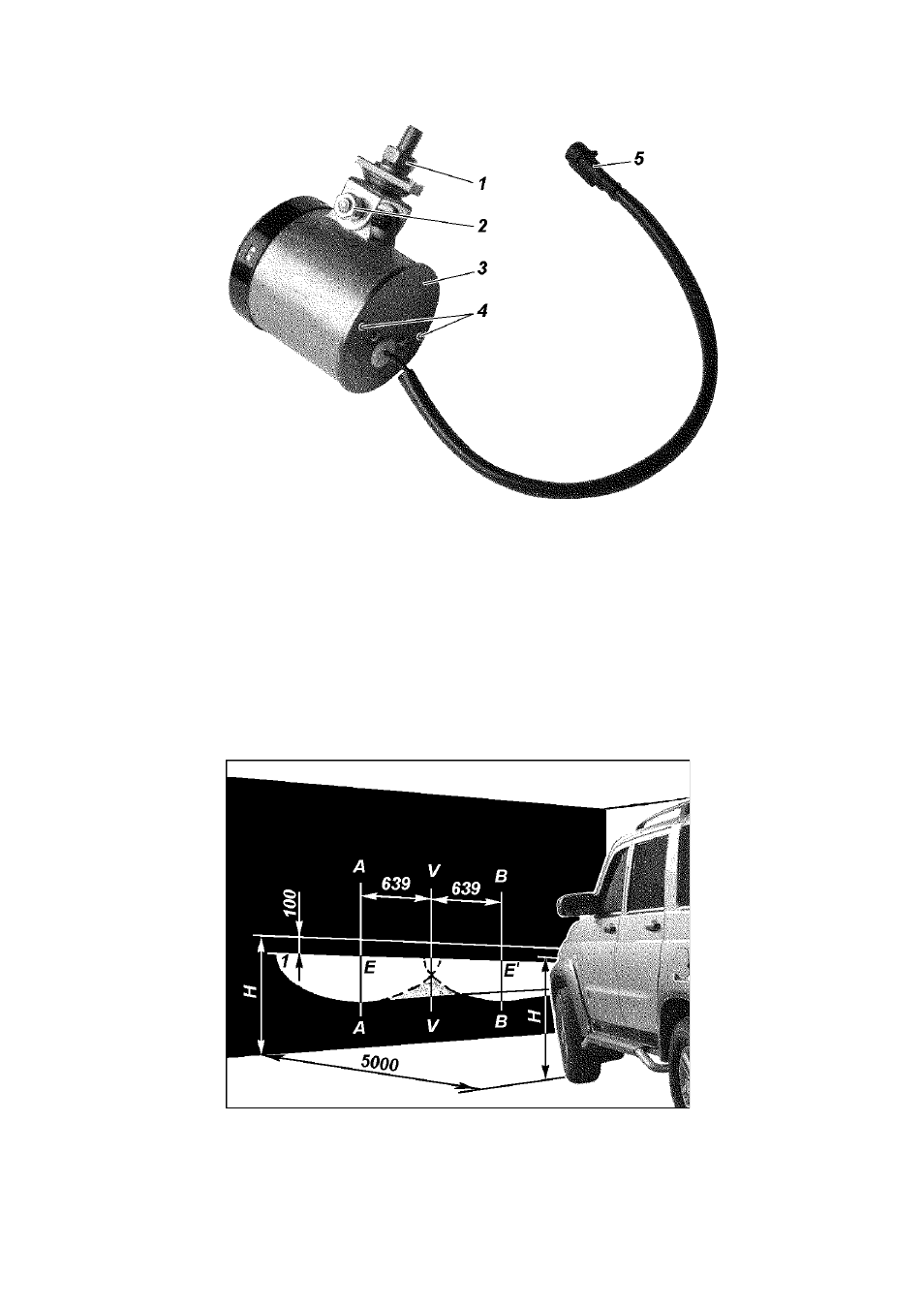

Рис. 9.42. Противотуманная фара:
1, 2 -гайки; 3 -крышка фары; 4 -винты; 5 -провод с колодкой
Рис. 9.43. Разметка ýêpàíà äëÿ påãóëèpîâêè противотуманных фар:
Н - pàññòîÿíèå öåíòpà фаp от ópîâíÿ земли; V-V - проекция продольной
оси автомобиля; А-А, В-В - оси центров фар
