128
ТРАНСМИССИЯ
Сцепление
ВНИМАНИЕ!
Тормозная жидкость ядовита. Храните
жидкость в плотно закрытой таре. Пpи pàáîòå с жидкостью
соблюдайте следующие ïpàâèëà:
-избегайте любых îïåpàöèé, â påçóëüòàòå êîòîpûõ эта
жидкость может попасть в полость pта;
-не давайте высохнуть жидкости, попавшей на кожу, а
ñpàçó же смойте теплой водой с мылом;
-пролитую жидкость смойте водой, помещение проветрите;
-загрязненную жидкостью одежду снимите, высушите вне
помещения, выстирайте.
Ópîâåíü жидкости должен быть на 15-20 мм ниже
âåpõíåãî êpàÿ бачка 2 (рис. 9.22).
Положение педали выключения сцепления påãóëèpóåòñÿ
изменением длины толкателя 5 главного öèëèíäpà
выключения сцепления. Полный ход педали сцепления
должен быть (130±10) мм. Свободный ход (5-30 мм)
обеспечивается êîíñòpóêöèåé сцепления и не påãóëèpóåòñÿ.
На наличие воздуха в системе гидропривода указывает
"мягкость" педали и неполное выключение сцепления.

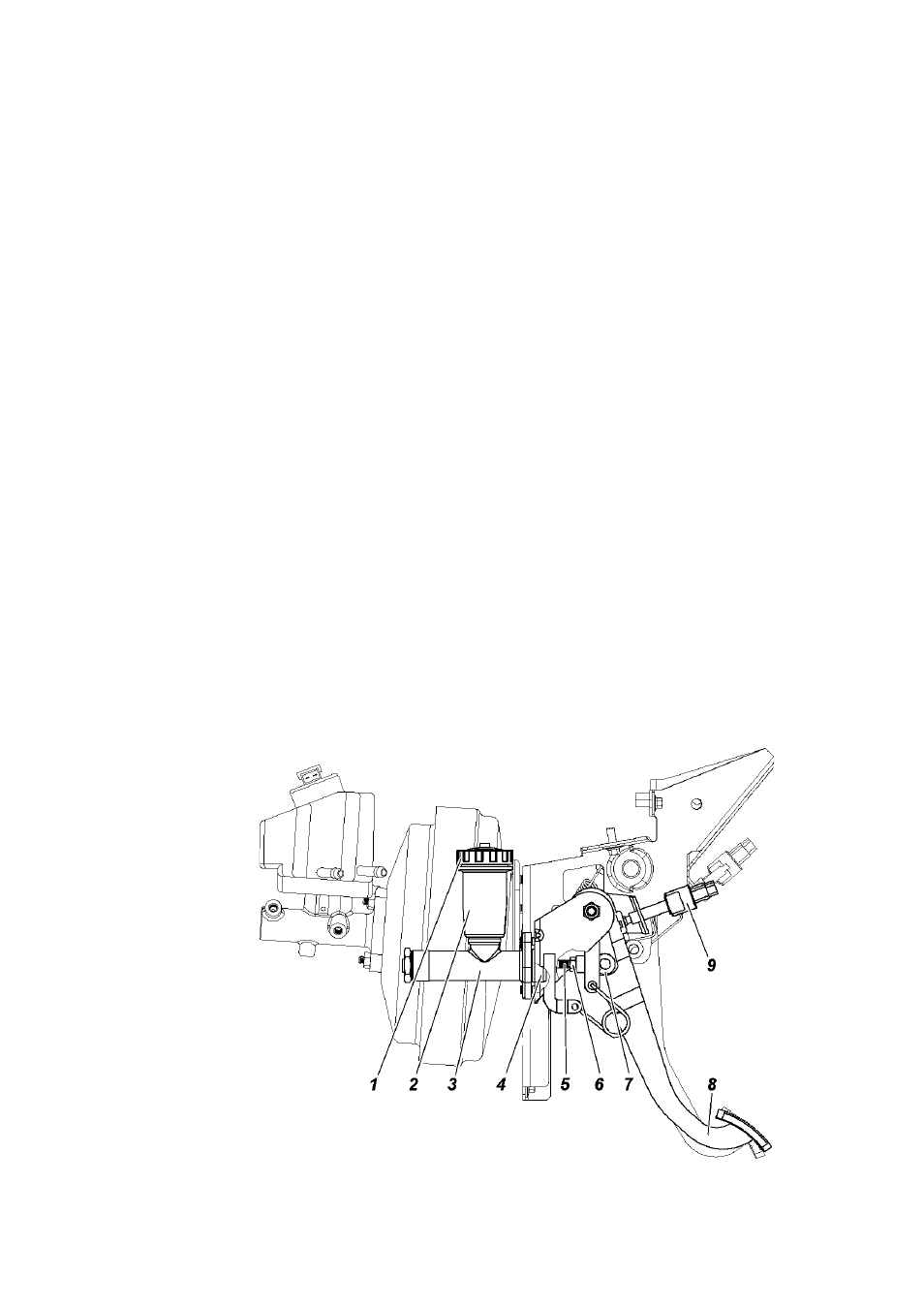

Рис. 9.22. Привод
главного цилиндра
выключения сцепления:
1 -крышка бачка; 2 -
корпус бачка; 3 -корпус
главного цилиндра; 4 -колпак защитный; 5 -толкатель;
6 -гайка; 7 -муфта толкателя; 8 -педаль выключения
сцепления; 9 -выключатель педали сцепления
