7. Для исключения коррозии контактов при чистке двигателя
паром не направляйте сопло на элементы системы.
8. Элементы электроники систем управления рассчита-ны
на очень низкое напряжение, уязвимы для электро-статических
разрядов.
9. Система питания на участке от электробензонасоса до
регулятора давления топлива на работающем двигателе
находится под давлением 3 кгс/см
2 .
ВНИМАНИЕ! Не допускается ослаблять или подтягивать
соединения топливопровода при работающем двигателе или
сразу после его остановки.
10. Электродвигатель бензонасоса охлаждается проходящим
потоком топлива, поэтому во избежание его выхода из строя
не допускается включать электробензонасос "на сухую", когда
в правом баке отсутствует топливо.

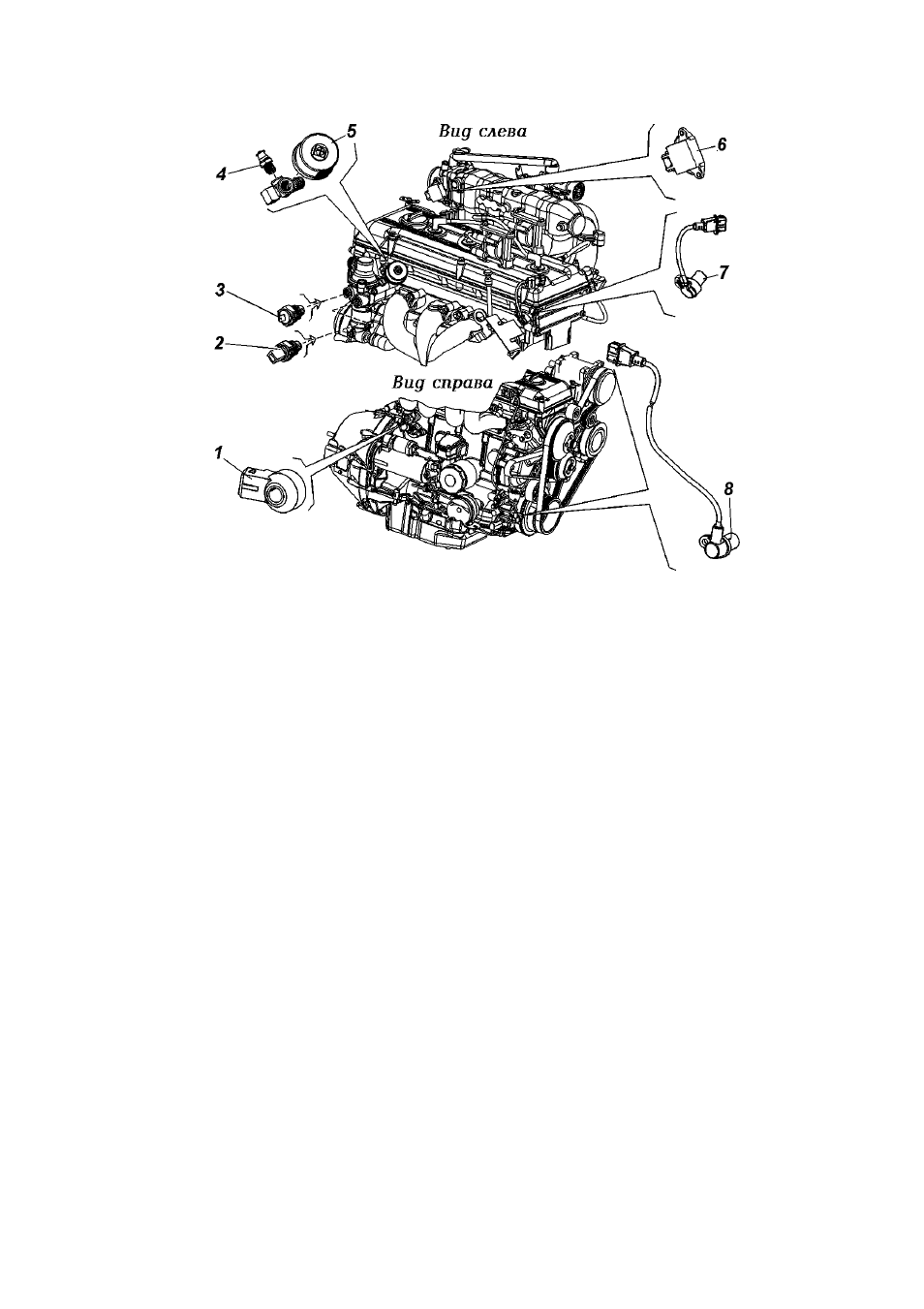

Рис. 9.7. Расположение датчиков на двигателе (Экологический класс 2):
1 -датчик детонации; 2 -датчик температурного состояния двигателя
(температуры охлаждающей жидкости); 3 -датчик указателя температуры
охлаждающей жидкости; 4 -датчик аварийного давления масла; 5 -датчик
указателя давления масла; 6 -датчик положения дроссельной заслонки; 7 -
датчик положения распределительного вала (датчик фазы); 8 -датчик
положения коленчатого вала (датчик синхронизации)
