Инструкция по эксплуатации УАЗ Cargo УАЗ-23602-02
Страница 122
122

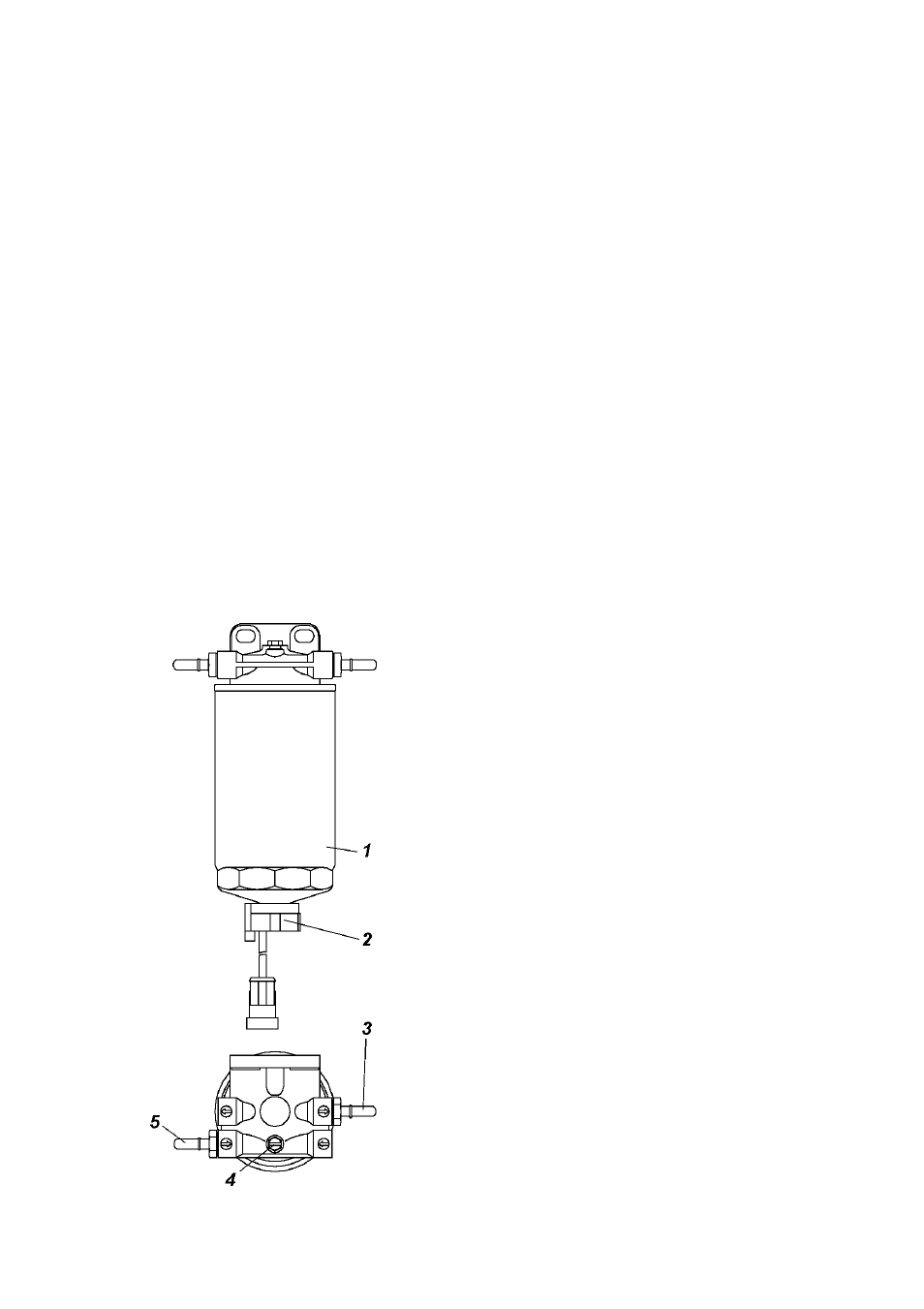

Рис. 9.19. Фильтр грубой очистки
топлива:
1 -фильтрующий элемент; 2 -датчик
наличия воды; 3 -штуцер выхода
топлива; 4 -пробка для выпуска
воздуха; 5 -штуцер подвода топлива
Для замены используйте фильтрующий элемент
00.041.41.А000
Замена фильтрующего элемента:
-слейте топливо из фильтра, отвернув на несколько оборотов
датчик 4;
-отверните фильтрующий элемент 3, выверните из него
датчик 4;
-смажьте прокладку на корпусе нового фильтрующего
элемента чистым дизельным топливом;
-заверните новый фильтрующий элемент;
-заверните датчик 4.
Фильтр грубой очистки топлива установлен на левом ложероне
рамы, доступ к фильтру снизу автомобиля.
Через каждые 10000 км пробега и в случае срабатывания
сигнализатора 13 (см. рис. 3.4) удаляйте отстой из фильтрующего
элемента. Для этого отверните на несколько оборотов датчик
