144
Установите пружину 1, держатель пружины 18 и заверните
болты 16.
При дальнейшей эксплуатации необходимый зазор между
колодками и тормозным диском поддерживается автоматически.
Áàpàáàííûå òîpìîçíûå механизмы задних колес (рис. 9.32).
Ïåpèîäè÷åñêè снимайте òîpìîçíûå áàpàáàíû и очищайте
детали òîpìîçîâ от пыли и ãpÿçè. Ïåpèîäè÷íîñòü этой
îïåpàöèè зависит от условий эксплуатации автомобиля. В
летнее âpåìÿ è пpи езде по ãpÿçíûì äîpîãàì чистка должна
ïpîâîäèòüñÿ чаще, зимой - påæå.
После снятия áàpàáàíà убедитесь в отсутствии течи из
колесных цилиндров, а также в надежности êpåïëåíèÿ колесных
öèëèíäpîâ к щитам. Обращайте внимание на состояние
защитных колпаков 7 колесных цилиндров и их установку,
степень износа ôpèêöèîííûõ накладок, а также состояние
òîpìîçíîãî áàpàáàíà.
Защитные колпаки должны быть плотно установлены в
гнездах поршня и цилиндра и не должны иметь повреждений.

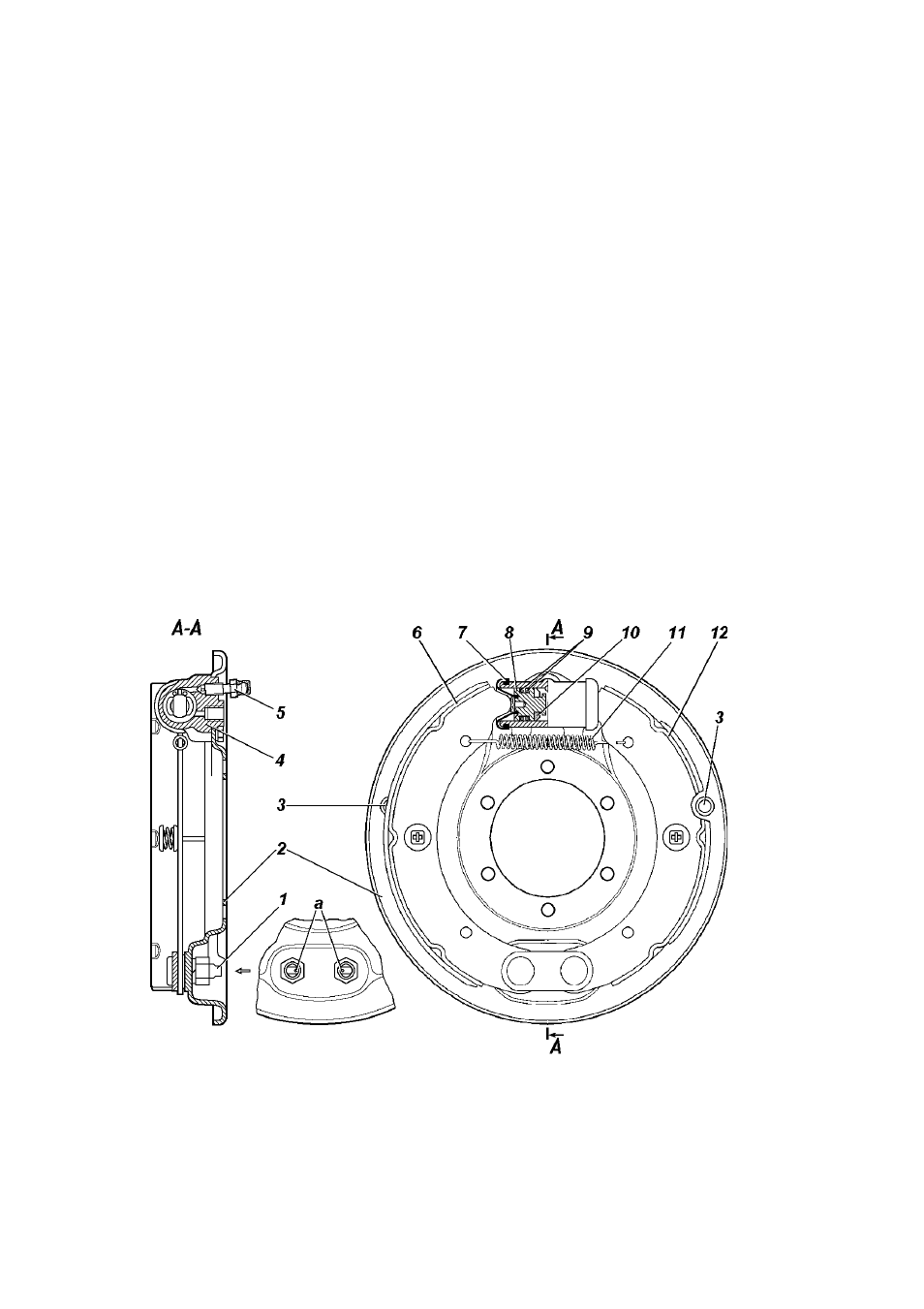

Рис. 9.32. Тормоз заднего колеса:
а -метки на опорных пальцах; 1 -опорные пальцы; 2 -щит; 3 -отверстия
для визуального контроля состояния тормозных накладок; 4 -колесный
тормозной цилиндр; 5 -перепускной клапан; 6,12 -тормозные колодки;
7 -защитный колпак; 8 -поршень; 9 -уплотнительные кольца; 10 -упорное
кольцо; 11 -стяжная пружина
