60
Порядок работы
Включение СБП происходит при включении передачи
заднего хода автомобиля. Включение СБП подтверждается
одиночным кратковременным звуковым сигналом.
При включении осуществляется диагностика СБП. При
отсутствии неисправностей СБП переходит в рабочий режим.
Если в результате диагностики определен отказ блока
управления или имеются нарушения электрических цепей,
отказы датчиков системы, то, при исправном зуммере, подается
звуковая сигнализация об отказе СБП. При этом сигнал
зуммера отличается от сигнала включения и сигналов рабочего
режима. Форма звукового сигнала при отказе СБП для каждого
из датчиков (ДСП) представлена на рис. 3.11.

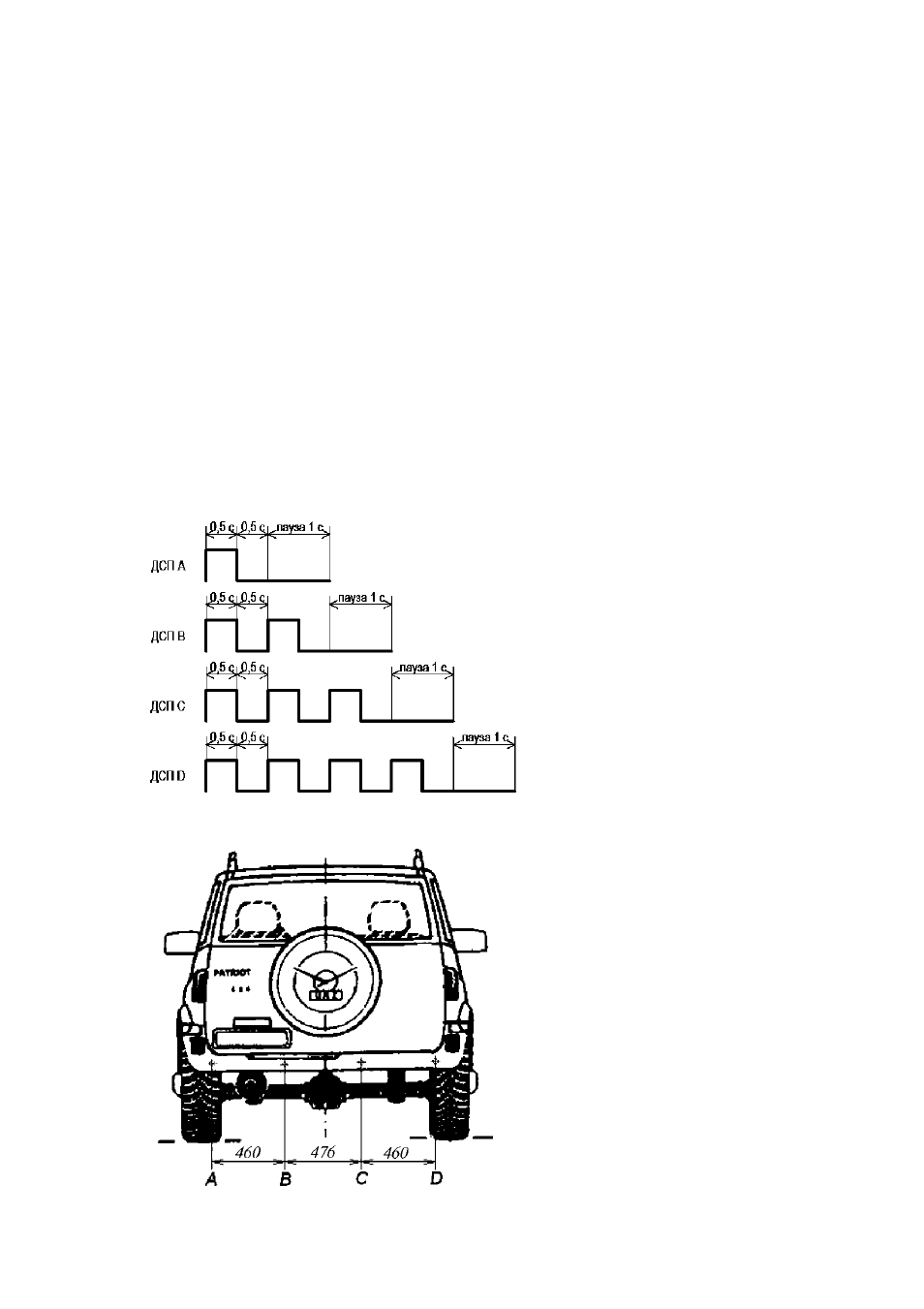

Рис. 3.11. Форма звукового
сигнала при отказе СБП:
ДСП А, ДСП В, ДСП С, ДСП D -
отказ датчика системы (А, В, С, D
Рис.3.12)
Рис. 3.12.
Расположение
датчиков СБП:
А, В, С, D -датчики
