165
Не допускайте понижения ópîâíÿ жидкости в pàäèàòîpå
системы охлаждения, так как пpи этом может выйти из
ñòpîÿ датчик.
Радиооборудование
На внутренних панелях передних дверей предусмотрены
посадочные места для громкоговорителей диаметром
130 мм.
Магнитола должна устанавливаться на накладке консоли
панели приборов. Для подключения питания магнитолы
предусмотрена двухклемная колодка на основном жгуте
проводов, расположенная под панелью приборов (голубой
провод - "+", черный - "масса"), а для подключения
громкоговорителей - 4-х клемные колодки на жгуте проводов
громкоговорителей.
Подключение антенны, магнитолы и громкоговорителей,
а также правила эксплуатации указаны в инструкциях по
эксплуатации на указанные изделия.
КУЗОВ
Для ñîõpàíåíèÿ õîpîøåãî внешнего вида автомобиля
постоянно ïpîâîäèòå ïpîôèëàêòè÷åñêèé уход за ëàêîêpà-
сочным ïîêpûòèåì кузова. Чтобы не появлялись öàpàïèíû íà
îêpàøåííîé ïîâåpõíîñòè, не удаляйте пыль и ãpÿçü сухим
îáòèpî÷íûì ìàòåpèàëîì. Мойку кузова ïpîâîäèòå ñòpóåé
воды небольшого íàïîpà с использованием автомобильного

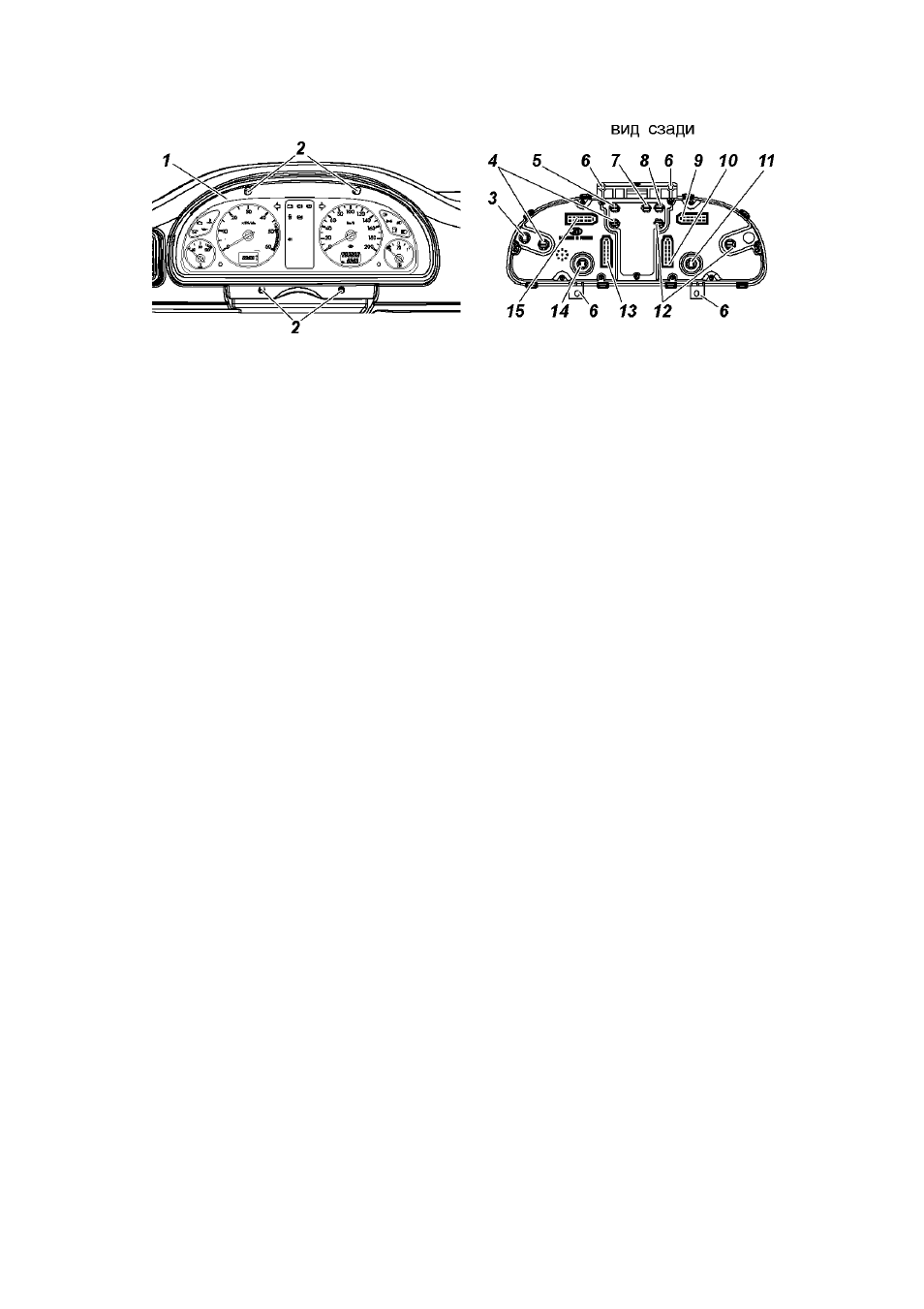

Рис. 9.52. Комбинация приборов:
1 -облицовка комбинации приборов; 2 -винты; 3 -патрон сигнализатора
включения дальнегосвета фар; 4, 12 -патроны ламп подсветки шкал
приборов; 5 -патрон сигнализатора включения указателя правого поворота;
6 -место крепления комбинации приборов; 7 -патрон сигнализатора
разряда АКБ; 8 -патрон сигнализатора включения указателя левого поворота;
9, 10, 13, 15 -колодки; 11, 14 -патроны ламп подсветки индикаторов;
