Перестановка устройств стека – Инструкция по эксплуатации Dell PowerConnect 3548
Страница 8
l
При перераспределении идентификаторов устройств
l
При переходе из стекового режима в автономный и наоборот
При каждой перезагрузке системы
, для конфигурирования стека используется конфигурационный файл запуска главного устройства стека.
Если удалить устройство стека из стека
. а затем заменить его на другое устройство с таким же идентификационным номером, это устройство будет
сконфигурировано в соответствии с конфигурацией оригинального устройства
. На домашней странице приложения PowerConnect OpenManage Switch
Administrator будут отображаться только физически присутствующие порты, и только их можно будет сконфигурировать с помощью сетевой системы
управления
. Отсутствующие порты конфигурируются через интерфейсы CLI или SNMP.
Перестановка устройств стека
Если устройство стека с неким номером идентификатора заменяет существующее устройство с таким же номером
, то конфигурация, установленная
для первого блока
, будет применена к новому. Если новое устройство имеет большее или меньшее число портов, чем предыдущее устройство, то к
новому устройству будет применена конфигурация
, соответствующая числу портов. Например,
l
Если коммутатор
PowerConnect 3524/P устанавливается вместо PowerConnect 3524/P, все конфигурации портов остаются прежними.
l
Если коммутатор
PowerConnect 3548/P устанавливается вместо PowerConnect 3548/P, все конфигурации портов также остаются прежними.

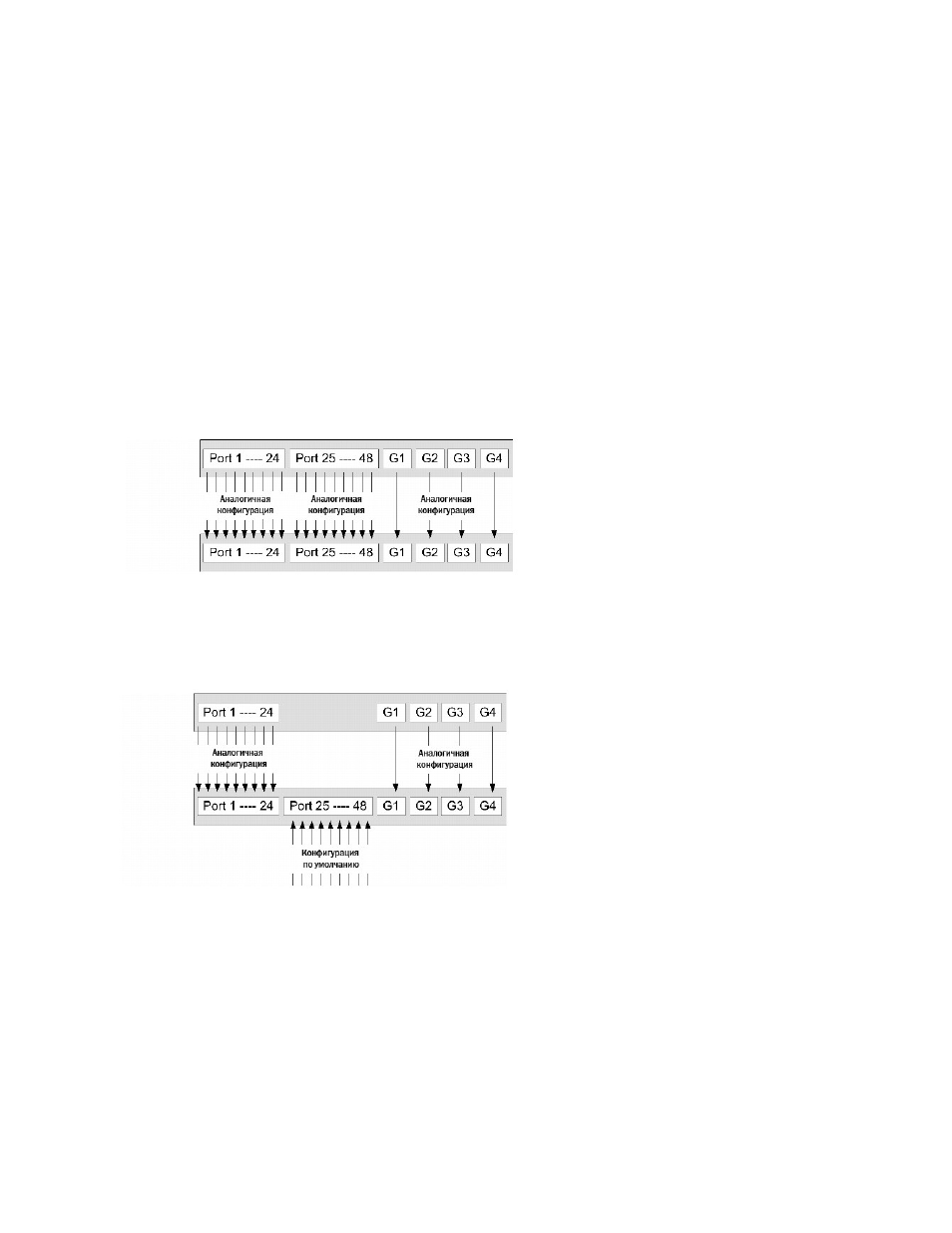

Рис
. 1-4. Установка коммутатора PowerConnect 3548/P вместо PowerConnect 3548/P.
l
Если коммутатор
PowerConnect 3548/P устанавливается вместо PowerConnect 3524/P, то первые 24 порта FE блока 3548/P получают
конфигурацию
, аналогичную первым 24 портам FE блока 3524/P. Конфигурации портов GE остаются неизменными. Остальные порты получают
конфигурацию по умолчанию
.
Рис
.1-5. Замещение порта коммутатора PowerConect 3548/P портом коммутатора PowerConnect 3524/P
l
Если коммутатор
PowerConnect 3524/P устанавливается вместо PowerConnect 3548/P, то 24 порта FE коммутатора PowerConnect 3524/P
получают настройки первых
24 портов FE коммутатора PowerConnect 3548/P. Конфигурации портов GE остаются неизменными.
Рис
. 1-6. Порт коммутатора PowerConnect 3548/P замещает собой порт коммутатора PowerConect 3524/P
