Инструкция по эксплуатации Dell PowerConnect 3548
Страница 179
l
ACL Name (Имя ACL). Отображает определенные пользователем списки ACL, основанные на MAC-адресах.
l
New ACE Priority (Новый приоритет ACE). Приоритет ACE, определяющий, какая запись ACE соответствует пакету на основе схемы первого
совпадения
. Возможные значения: 1-2147483647.
l
Source Address (Адрес источника). Сопоставляет исходный MAC-адрес, на который адресованы пакеты, с записью ACE. Маски ввода указывают,
какие биты используются
, а какие игнорируются. Маска ввода 0.0.0.0 указывает, что все биты важны.
l
Destination Address (Адрес назначения). Сопоставляет MAC-адрес назначения, на который адресованы пакеты, с записью ACE. Маски ввода
указывают
, какие биты используются, а какие игнорируются. Маска ввода 0.0.0.0 указывает, что все биты важны.
l
VLAN ID (Идентификатор сети VLAN). Сопоставляет идентификатор сети VLAN пакета с записью ACE. Возможные значения этого поля от 1 до
4095.
l
CoS. Указывает значения CoS, по которым фильтруются пакеты.
l
Cos Mask (Маска Cos). Указывает маску CoS, по которой фильтруются пакеты.
l
Ethertype. Указывает пакет Ethertype, по которому фильтруются пакеты.
l
Action (Действие). Указывает операцию передачи для ACL. Возможные значения этого поля:
¡
Permit (Разрешить). Пересылает пакеты, отвечающие критериям ACL.
¡
Deny(Запретить). Отбрасывает пакеты, отвечающие критериям ACL.
¡
Shutdown (Завершение работы). Отбрасывает пакет, отвечающий критериям ACL, и отключает порт, на который он был адресован.
Добавление записей
ACE к спискам ACL, основанных на IP-адресах
1.
Откройте страницу
Network Security - MAC Based ACL (Безопасность сети - ACL, основанный на MAC-адресах).
2.
Выберите
ACL.
3.
Измените соответствующие поля
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Добавление списков
ACL, основанных на MAC-адресах
1.
Откройте страницу
MAC Based ACL (ACL, основанный на MAC-адресах):
2.
Нажмите кнопку
Add (Добавить).
Откроется страница
Network Security - MAC Based ACL (Безопасность сети - ACL, основанный на MAC-адресах).

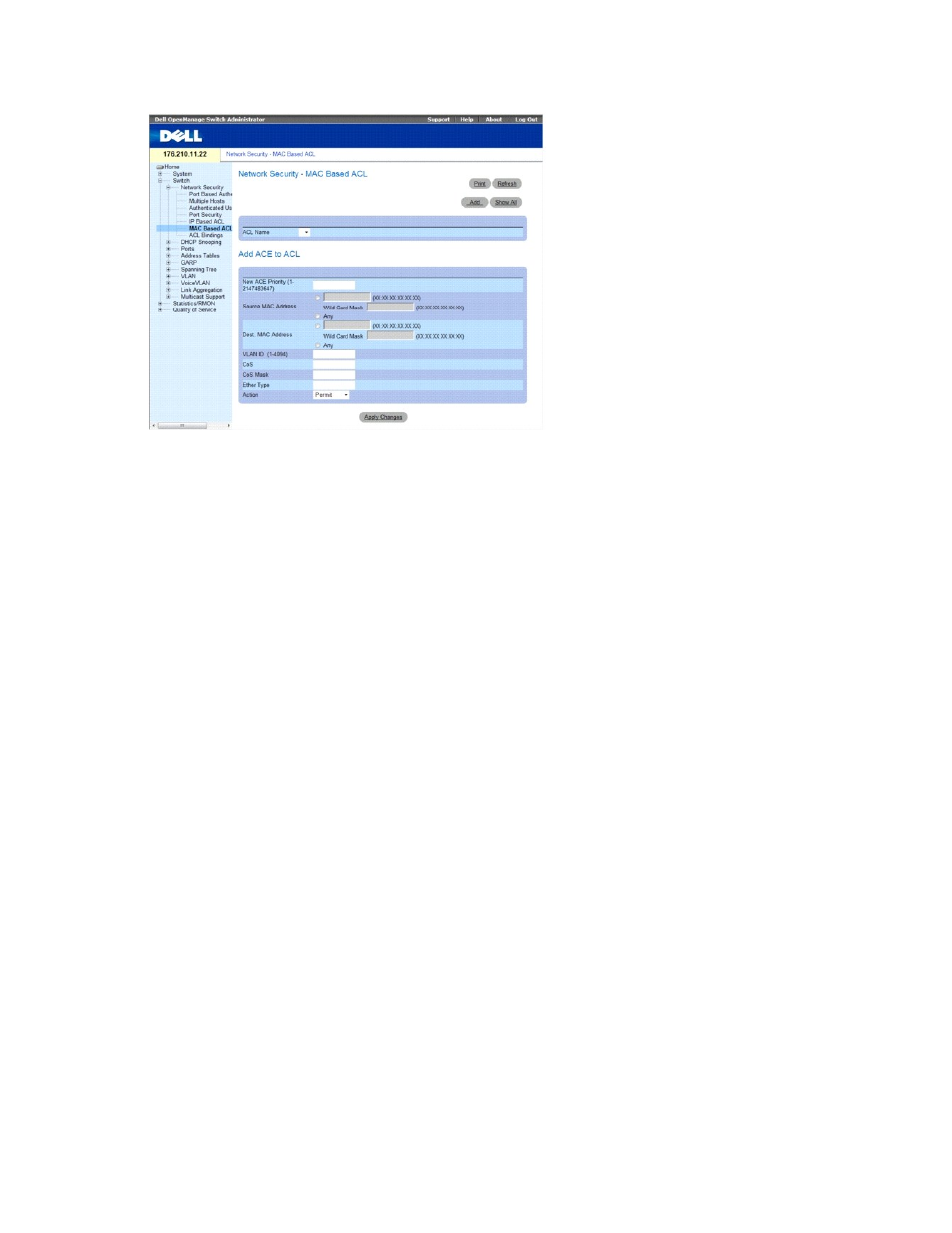

Рис
. 7-12. Страница Add Mac Based ACL (Добавление ACL, основанного на MAC-адресах)
