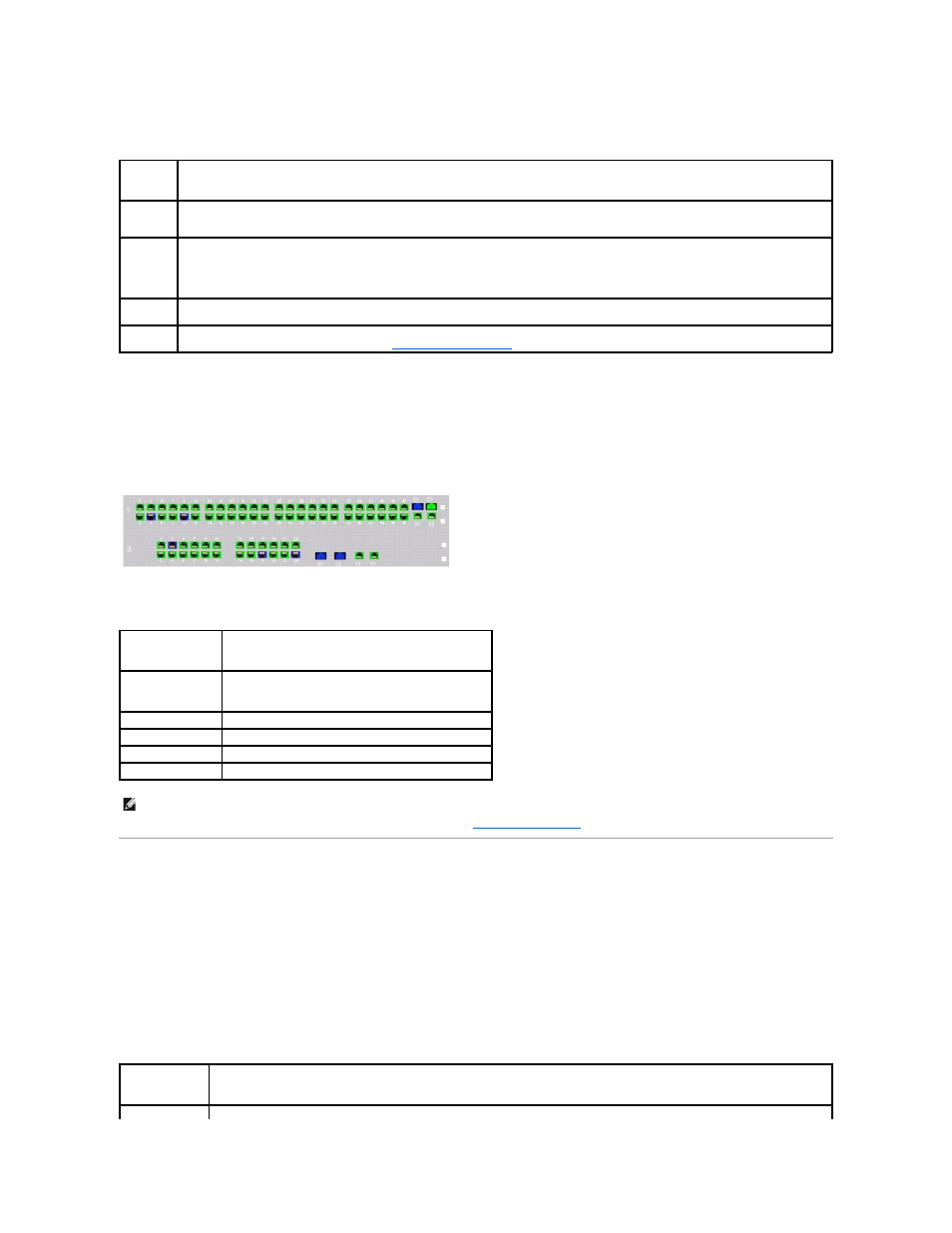

Табл . 5-1. Компоненты интерфейса
Представление устройства
Главная страница содержит графическое изображение передней панели устройства .
Рис . 5-2. Индикаторы портов устройства PowerConnect
Цвет порта показывает , активен ли определенный порт в настоящий момент. Порты могут отображаться следующими цветами:
Таблица 5-2. Индикаторы портов и стековые индикаторы коммутатора PowerConnect
Использование кнопок программы Switch Administrator
В этом разделе описаны кнопки , которые находятся в интерфейсе OpenManage Switch Administrator. Кнопки интерфейсов делятся на следующие
категории :
Информационные кнопки
Информационные кнопки обеспечивают доступ к онлайновой помощи и связи с центром технической поддержки , а также информацию об
интерфейсах приложения OpenManage Switch Administrator.
Таблица 5-3. Информационные кнопки
Компонент Описание
1 Панель дерева содержит список различных параметров устройства . Ветви дерева можно раскрывать для просмотра всех компонентов
параметра или сворачивать , скрывая эти компоненты. Чтобы расширить панель дерева для просмотра полного названия компонента,
перетащите вертикальную полосу вправо .
2 На панели устройства приведены сведения о портах устройства , текущей настройке и состоянии устройства, табличная информация и
компоненты параметров .
В зависимости от выбранного параметра , в нижней области панели устройства отображается прочая информация об устройстве и
диалоговые окна для настройки параметров .
3 В списке компонентов приведен список компонентов параметров . Компоненты также можно просмотреть, раскрыв параметр на панели
дерева .
4 Информационные кнопки предоставляют доступ к сведениям об устройстве , а также доступ на веб-узел поддержки Dell.
Дополнительную информацию см . в разделе Информационные кнопки .
Компонент Описание
Индикаторы портов
Зеленый Порт включен .
Красный Произошла ошибка порта .
Синий Порт отключен .
Красный Устройство в настоящий момент не подключено к стеку .
ПРИМЕЧАНИЕ . Индикаторы портов не отражены на изображении передней панели коммутатора в приложении OpenManage Switch Administrator.
Состояние индикаторов можно выяснить , только посмотрев на реальное устройство. Однако, стековые индикаторы отображают состояние
портов . Более подробную информацию об индикаторах см. в разделе Описания индикаторов .
Кнопка Описание
Support Открывает страницу службы поддержки Dell support.dell.com
