Установка устройства на стене
1. Установите монтажный кронштейн , входящий в комплект поставки, на боковую панель устройства, совмещая монтажные отверстия на корпусе
устройства с отверстиями кронштейна . На следующем рисунке показано, куда следует устанавливать кронштейны.

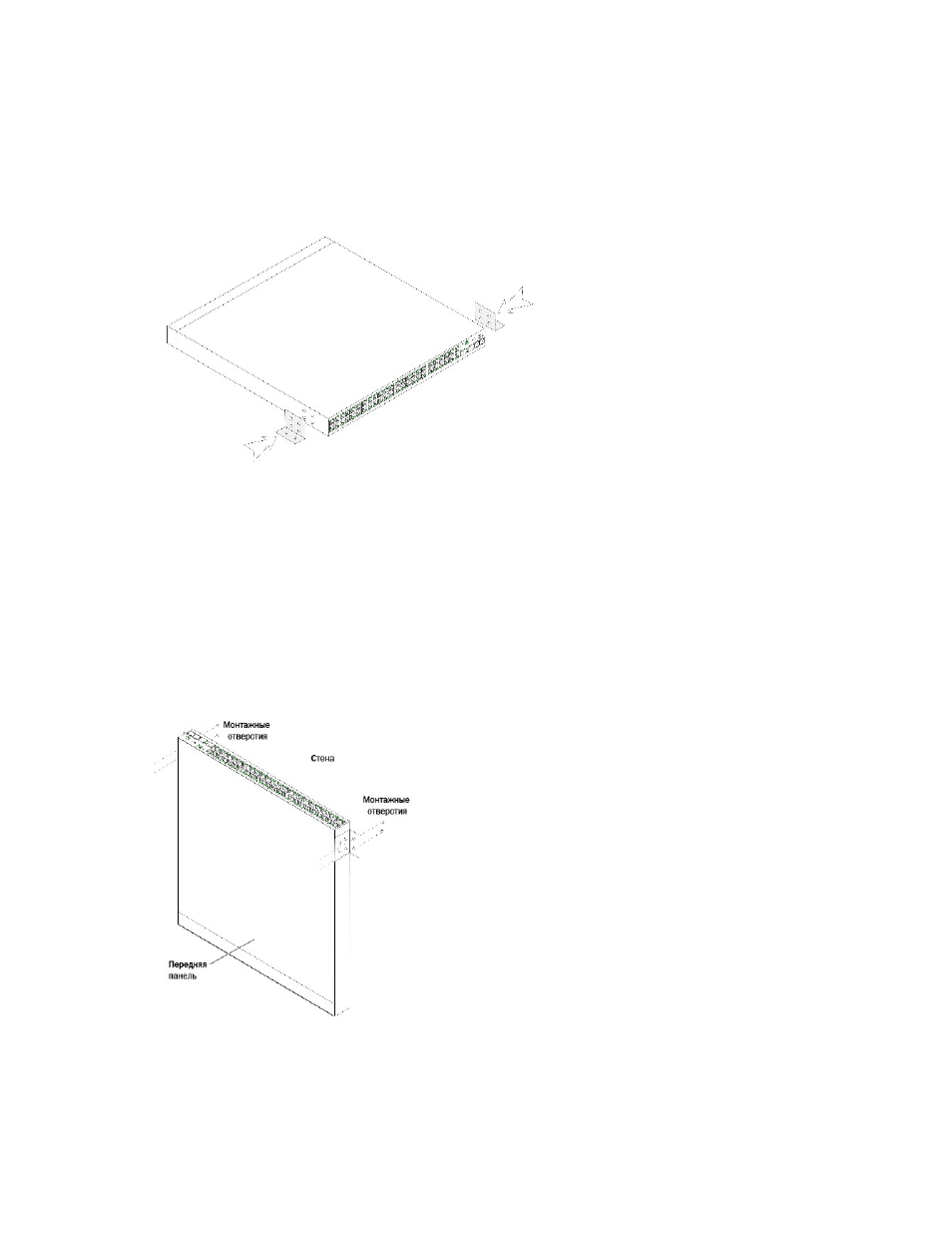

Рис . 3-2. Установка скобы для настенного крепления
2. Вставьте прилагаемые винты в отверстия и затяните с помощью отвертки .
3. Повторите процедуру для другой стороны корпуса устройства .
4. Приложите устройство на стене в месте установки .
5. Разметьте место для монтажных винтов на стене .
6. В размеченных местах просверлите отверстия и вставьте дюбеля (не входят в комплект).
7. Закрепите устройство на стене винтами (в комплект поставки не входят). Убедитесь, что вентиляционные отверстия не закрыты.
Рис . 3-3. Крепление устройства на стене
Подключение к терминалу
1. Подсоедините кроссоверный кабель RS-232 к терминалу ASCII или к разъему последовательного интерфейса настольного компьютера, на
котором установлено программное обеспечение эмуляции терминала .
