2. Подключите штекер DB-9 кабеля к последовательному порту на задней панели устройства.
Подключение устройства к источнику питания
Подключите сетевой кабель к гнезду питания , находящемуся на задней панели устройства.

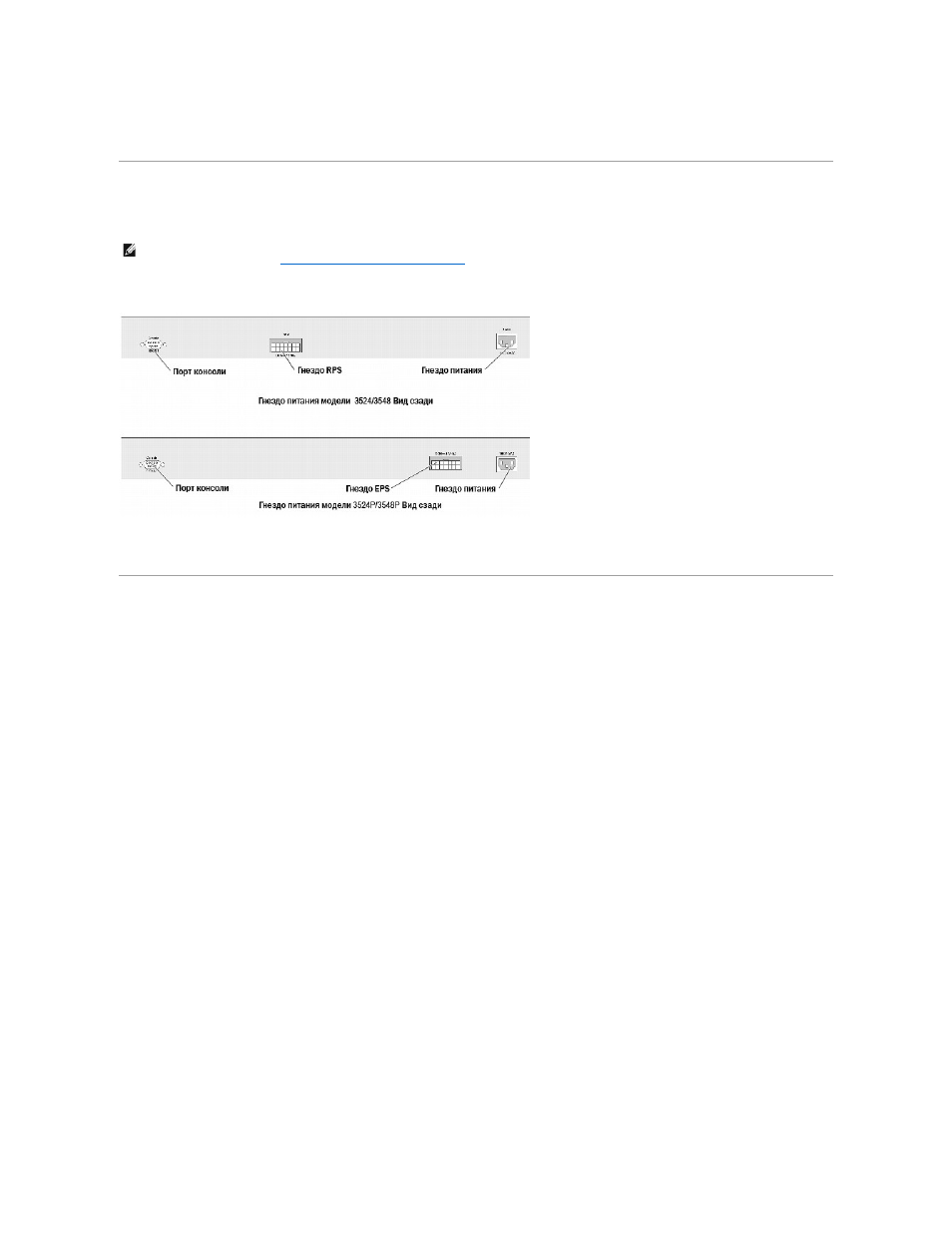

Рис . 3-4. Гнездо питания на задней панели устройства
После подключения устройства к источнику питания убедитесь , что устройство подключено правильно и работает. Для этого проверьте показания
индикаторов на передней панели .
Установка стека
Общие сведения
Каждое устройство может работать как в автономном режиме , так и в качестве одного из устройств стека. В стеке можно объединить до 8 устройств
или до 384 портов.
Все стеки должны иметь "Главное устройство" и могут иметь "Резервное устройство", все остальные устройства стека являются рядовыми.
Подключение в стек коммутаторов серии Stacking PowerConnect 35xx
Каждый стек коммутаторов серии PowerConnect 35xx должен иметь одно главное устройство и может иметь одно резервное устройство, все остальные
устройства стека являются рядовыми .
Для объединения в стек коммутаторы серии PowerConnect 35xx используют порты RJ-45 Gigabit Ethernet (G3 и G4). Это позволяет добавлять новые
стековые возможности без установки дополнительных принадлежностей стековых устройств . Для объединения устройства в стек, вставьте
стандартный кабель категории 5 в гнездо порта G3 самого верхнего устройства стека, и в гнездо порта G4 следующего за ним устройства в стеке.
Повторяйте эту процедуру , пока не будут подключены все устройства стека. Подключите порт G3 самого последнего устройства стека к порту G4
верхнего устройства стека .
Рис . 3-5. Электрическая схема стека
ПРИМЕЧАНИЕ . На этом этапе не подключайте кабель питания к заземленной розетке . Процедура подключения устройства к источнику питания
подробно описана в разделе Начало работы и настройка устройства .
