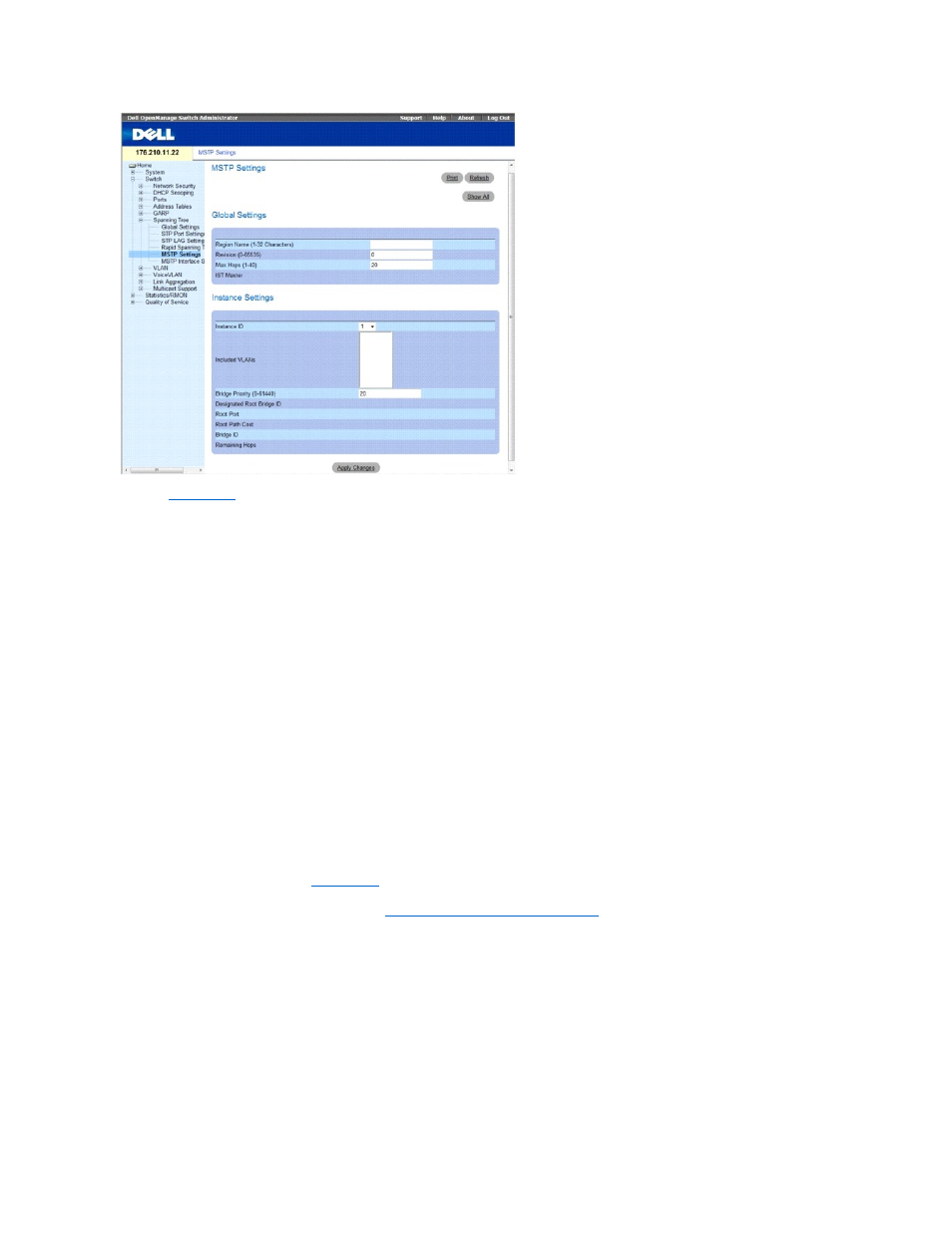

Страница MSTP Settings (Параметры MSTP) содержит следующие поля:
l Region Name (1-32) (Имя области) - указывает имя области MSTP, определяемое пользователем.
l Revision (0-65535) (Версия) - указывает 16-битное число без знака, определяющее версию текущей настройки MST. Номер версии необходим
для настройки MST. Возможные значения поля: 0-65535.
l Max Hops (1-40) (Максимальное число узлов) - указывает общее число узлов, возникающих в определенной области, перед тем как пакеты
BPDU будут отброшены. После того как пакеты BPDU будут отброшены, срок хранения информации о порте истечет. Возможные значения поля:
1-40. Значение по умолчанию: 2 узла.
l IST Master (Мастер IST). Указывает идентификатор мастера Internal Spanning Tree. IST Master (Мастер IST) - корень указанного экземпляра 0.
l Instance ID (Идентификатор экземпляра) - определяет экземпляр протокола MSTP. Диапазон значений поля: 1-15.
l Included VLANs (Включаемые VLAN). Отображает сети VLAN, привязанные к данному экземпляру. Каждая сеть VLAN принадлежит одному
экземпляру .
l Bridge Priority (0-61440) (Приоритет моста). Указывает приоритет устройства для выбора экземпляра протокола STP. Диапазон изменения
поля 0-61440 с шагом 4096.
l Designated Root Bridge ID (Идентификатор назначенного корневого моста). Указывает идентификатор моста, который является корневым для
выбранного экземпляра .
l Root Port (Корневой порт). Указывает корневой порт выбранного экземпляра.
l Root Path Cost (Стоимость пути к корю). Указывает стоимость пути выбранного экземпляра.
l Bridge ID (Идентификатор моста). Указывает идентификатор моста выбранного экземпляра.
l Remaining Hops (Осталось узлов). Указывает оставшееся число узлов до следующей сети назначения.
Отображение страницы MSTP VLAN to Instance Mapping Table (Таблица привязки экземпляра к MSTP VLAN)
1. Откройте страницу Spanning Tree MSTP Settings (Параметры MSTP).
2. Выберите Show All (Показать все), чтобы открыть таблицу привязки экземпляра к MSTP VLAN (MSTP VLAN to Instance Mapping Table).
Рис . 7-43. Страница MSTP VLAN to Instance Mapping Table (Таблица привязки экземпляра к MSTP VLAN)
