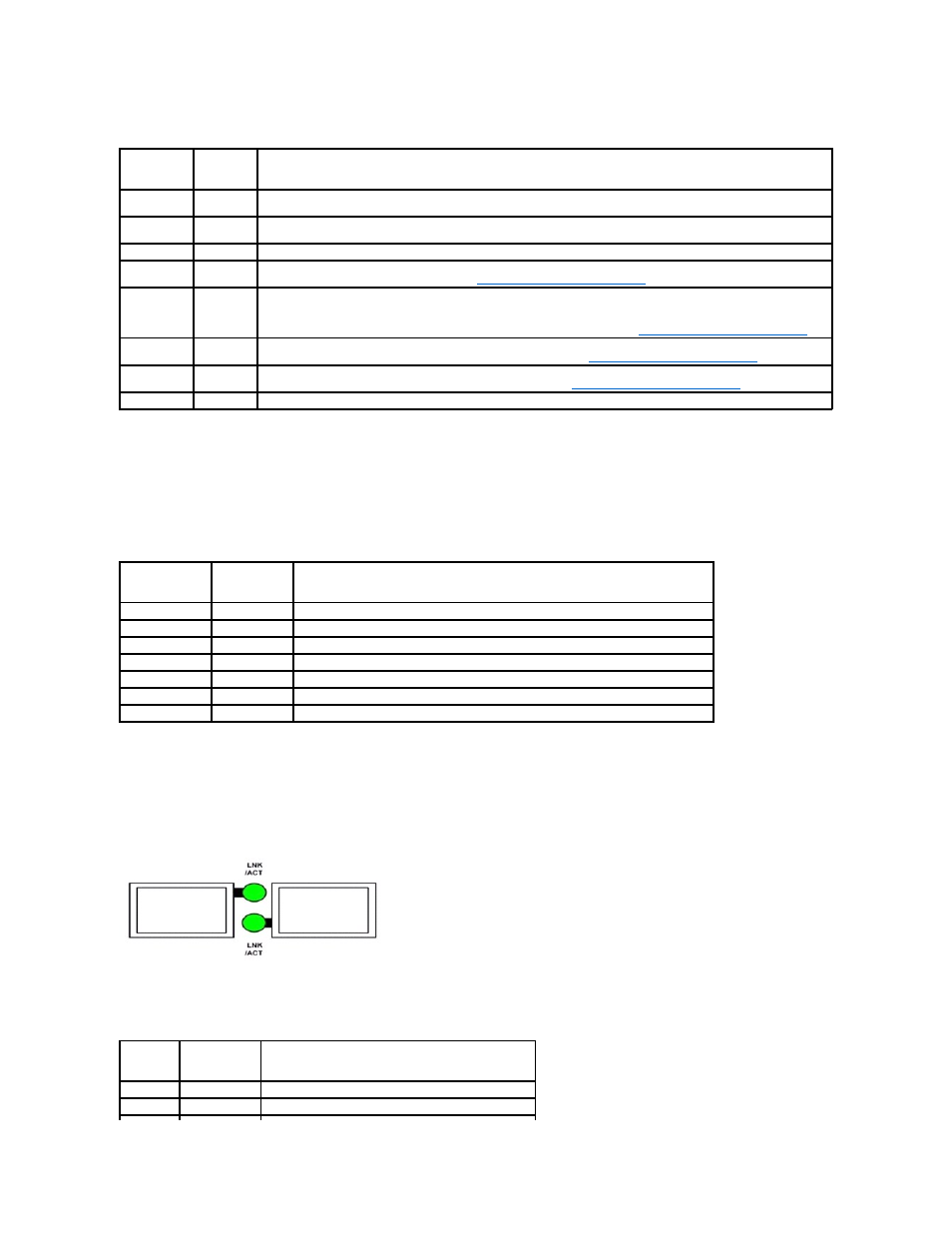

Таблица 2-2. Режимы работы индикаторов портов RJ-45 100BaseT для медных кабелей коммутаторов PowerConnect 3524P и
PowerConnect 3548P
Индикаторы гигабитных портов
В таблице (см. ниже) показаны индикаторы стековых (гигабитных) портов:
Таблица 2-3. Режимы работы индикаторов портов RJ-45 100BaseT для медных кабелей коммутаторов PowerConnect 3524 и
PowerConnect 3548
Индикаторы SFP
Каждый и портов SFP снабжен одним индикатором, обозначенным LNK/ACT. У коммутаторов PowerConnect 3524/P и PowerConnect 3548/P индикаторы
имеют круглую форму и расположены между портами . На рисунках (см. ниже) показаны индикаторы портов каждого из устройств.
Рис . 2-8. Индикаторы порта SFP
Описание показаний индикаторов порта SFP приведено в следующей таблице.
Табл . 2-4. Показания индикаторов порта SFP
Индикатор Цвет Описание
Speed/Link/Act Горит
зеленым
Порт соединяется на скорости 100 Мбит/с.
Мигает
зеленым Порт работает на скорости 100 Мбит/с.
Не горит Порт в настоящий момент работает на скорости 10 Мбит/с или не соединен.
FDX Горит
зеленым Обнаружен включенный потребитель (PD), работающий на нормальной нагрузке. Подробную информацию о
включенных потребителях (PD), см. в разделе Управление питанием через Ethernet .
Мигает
зеленым Порт работает в неустановившемся режиме . Идет процесс поиска потребителя или потребитель работает с
неполадками .
Более подробная информация по питанию через Ethernet приведена в разделе Управление питанием через Ethernet .
Горит
желтым Обнаружена перегрузка или короткое замыкание в подключенном потребителе . Более подробная информация по
неполадкам в режиме питания по сети Ethernet приведена в разделе Управление питанием через Ethernet .
Мигает
желтым Потребляемая мощность потребителя превышает установленные для него пределы . Более подробная информация по
установке пределов потребления мощности приведена в разделе Управление питанием через Ethernet .
Не горит Потребители не обнаружены .
Индикатор Цвет Описание
Link/Activity/Speed Горит зеленым Порт работает на скорости 1000 Мбит/с.
Мигает зеленым Порт получает или пересылает данные на скорости 1000 Мбит/с.
Горит желтым Порт работает на скорости 10 или 100 Мбит/с.
Мигает желтым Через порт осуществляется прием или передача данных на скорости 10 или 100 Мбит/с.
Не горит В настоящее время порт не работает .
FDX Горит зеленым В настоящее время порт работает в режиме полного дуплекса .
Не горит В настоящее время порт работает в полудуплексном режиме .
Индикатор Цвет Описание
Link/Activity Горит зеленым Связь установлена .
Мигает зеленым Через порт осуществляется прием или передача данных.
