Модель без функции PoE:
l Ширина — 440 мм (17,32 дюйма)
l Длина— 257 мм (10,118 дюймов)
l Высота — 43,2 мм (1,7 дюйма)
Описание индикаторов
На передней панели находятся светодиодные индикаторы , которые показывают состояние связи, питания, вентиляторов и системы диагностики.
Индикаторы портов
У каждого порта 10/100/1000 Base-T и 10/100 Base-T имеется по два индикатора. Индикатор скорости расположен слева от порта, а индикатор
связь /дуплекс/активность расположен с правой стороны.

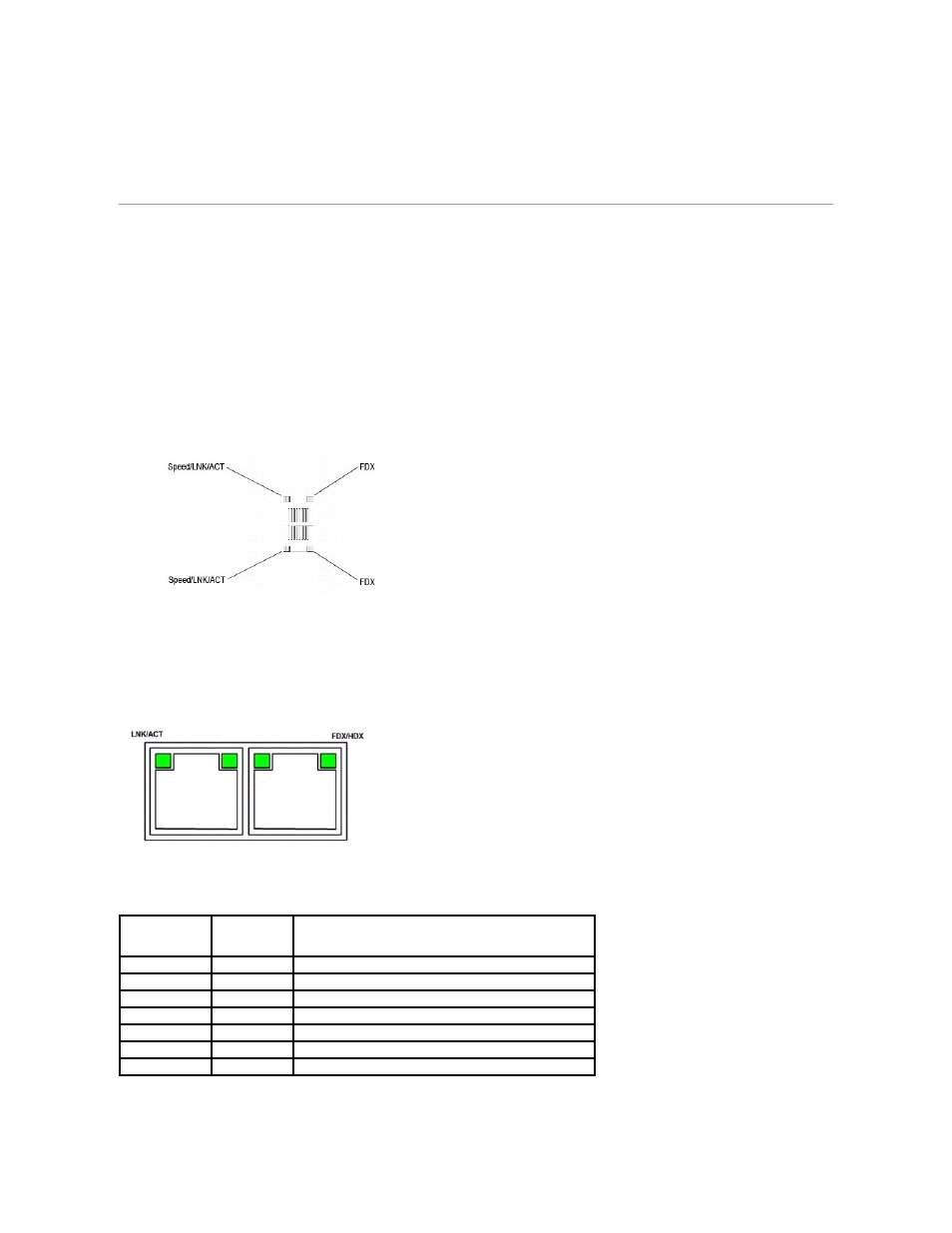

На рисунке (см. ниже) показаны индикаторы порта 10/100 Base-T коммутаторов PowerConnect 3524 /P и PowerConnect 3548/P:
Рис . 2-6. Светодиодные индикаторы портов медных кабелей RJ-45 10/100 BaseT
Порты RJ-45 100 Base-T коммутатора PowerConnect 3524 /P и PowerConnect 3548/P имеют два светодиодных индикатора, обозначенные как LNK/ACT.
На рисунке (см. ниже) показаны индикаторы портов 100 Base-T.
Рис . 2-7. Индикатор порта RJ-45 1000 BaseT
Индикаторы RJ-45 LED коммутатора PowerConnect 3524 и PowerConnect 3548 описаны в следующей таблице:
Таблица 2-1. Режимы работы индикаторов портов RJ-45 100BaseT коммутаторов PowerConnect 3524 и PowerConnect 3548
Индикаторы порта RJ-45 коммутаторов PowerConnect 3524P и PowerConnect 3548P описаны в следующей таблице:
Индикатор Цвет Описание
Link/Activity/Speed Горит зеленым Порт работает на скорости 100 Мбит/с.
Мигает зеленым Порт получает или передает данные со скоростью 100 Мбит/с.
Горит желтым Порт работает на скорости 10 Мбит/с.
Мигает желтым Порт получает или передает данные со скоростью 10 Мбит/с.
Не горит Порт в данный момент не работает .
FDX Горит зеленым Порт работает в режиме полного дуплекса .
Не горит Порт работает в полудуплексном режиме
