l Порт для консоли — порт консоли RS-232

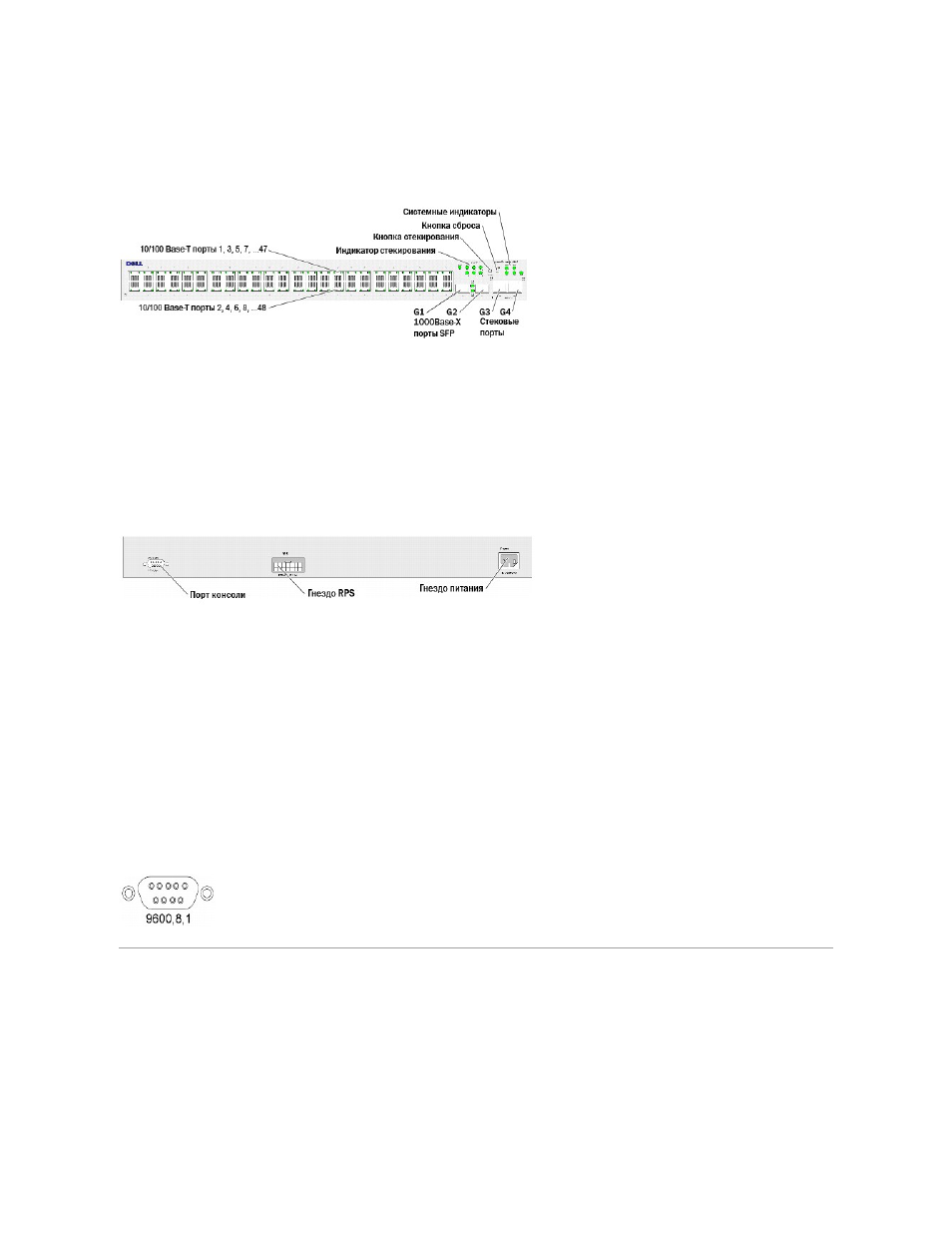

На рисунке (см. ниже) изображена передняя панель устройства PowerConnect 3548.
Рис 2-3. Передняя панель устройства PowerConnect 3548
На передней панели находятся 48 портов RJ-45 с номерами 1-48. Верхний ряд портов обозначен нечетными номерами (1-47), а нижний - четными (2-
48). Кроме того, на передней панели имеются оптоволоконные порты G1 - G2 и порты G3- G4 для подключения медных кабелей. Порты G3- G4 могут
использоваться как для стекирования
, так и для переадресации сетевого трафика в автономном режиме работы устройства.
На передней панели имеется две кнопки . Кнопка Stack ID (идентификатор стека) используется для выбора номера устройства. Вторая кнопка - кнопка
перезагрузки Reset, которая используется для ручной перезагрузки устройства. Кнопка перезагрузки не выходит за габариты плоскости передней
панели , поэтому случайное ее нажатие невозможно. На передней панели имеются светодиодные индикаторы всех устройств.
На рисунке (см. ниже) показана задняя панель коммутатора PowerConnect 3548:
Рис . 2-4. Задняя панель коммутатора PowerConnect 3548
На задней панели находятся гнездо RPS, порт для консоли и гнездо для подключения блока питания.
Порты SFP
Порты (SFP) являются волоконными трансиверами, назначенными как 10000 Base-SX или LX. В них имеются двухпроводные последовательные
интерфейсы TWSI и внутренние ППЗУ.
Порт консоли RS-232
Одно гнездо DB-9 для подключения терминала используется для наладки, загрузки программного обеспечения и т.п. Скорость передачи по умолчанию
для этого порта равна 9600 бит/с. Скорость передачи данных можно настроить в диапазоне от 2400 до 115200 бит/с.
Рис . 2-5. Порт консоли
Габаритные размеры
Коммутаторы PowerConnect 3524/P и PowerConnect 3548/P имеют следующие габаритные размеры:
Модель с питанием через Ethernet (PoE):
l Ширина — 440 мм (17,32 дюйма)
l Длина — 387 мм (15,236 дюйма)
l Высота — 43,2 мм (1,7 дюйма)
