Определение параметров интерфейса MSTP
На странице MSTP Interface Settings (Параметры интерфейса MSTP) содержатся параметры, позволяющие назначить параметры MSTP для
определенных интерфейсов .
Чтобы открыть страницу MSTP Interface Settings (Параметры MSTP), выберите Switch (Коммутатор)® Spanning Tree (Протокол STP)® MSTP Interface
Settings (Параметры интерфейса MSTP) на панели дерева.

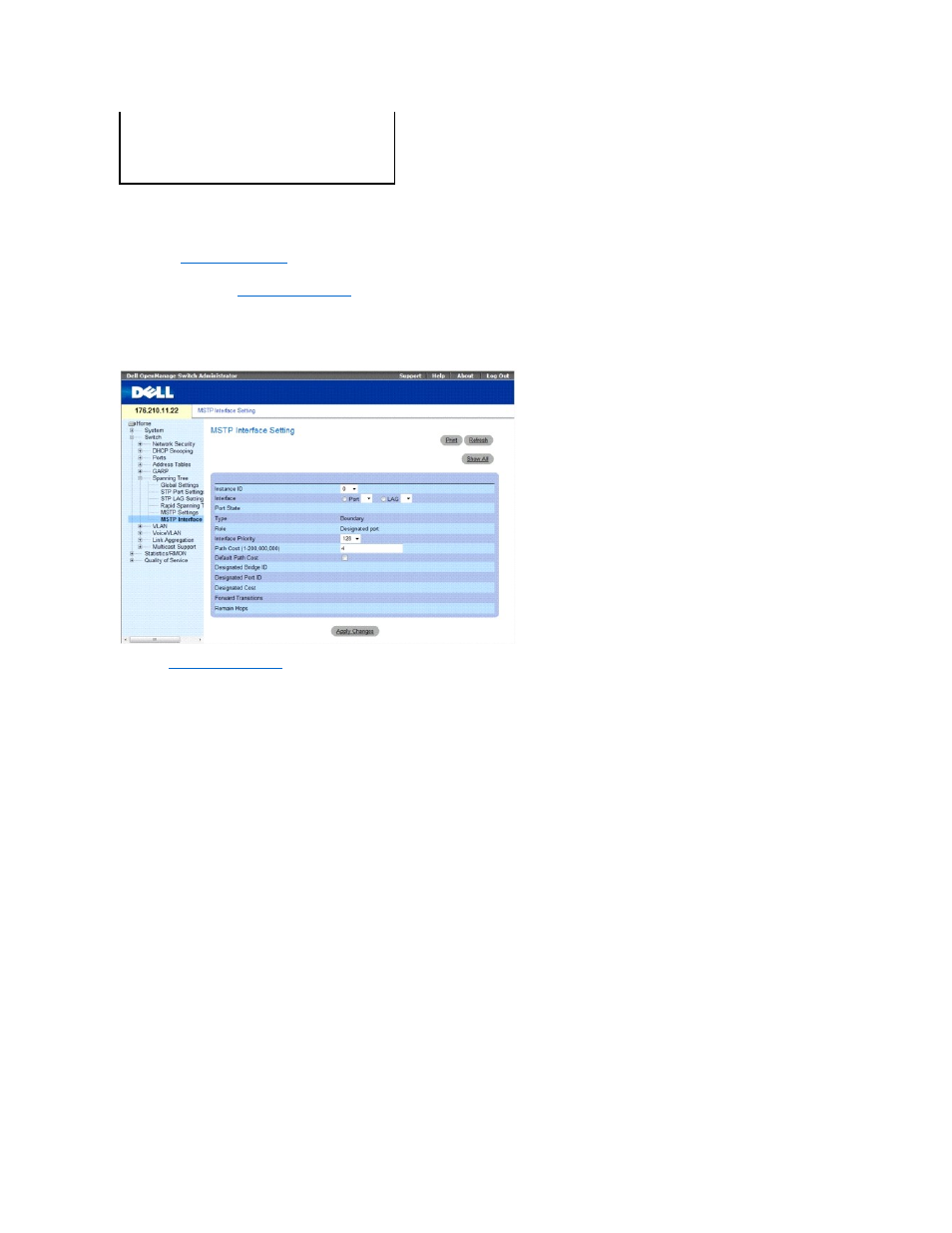

Рис . 7-44. MSTP Interface Settings (Параметры интерфейса MSTP)
Страница MSTP Interface Settings (Параметры интерфейса MSTP) содержит следующие поля:
l Instance ID (Идентификатор экземпляра). Перечисляет экземпляры MSTP, настроенные на устройстве. Возможные значения поля: 0-15.
l Interface (Интерфейс). Назначает порты или LAG для выбранного экземпляра MSTP.
l Port State(Состояние порта). Указывает, включен или выключен порт в определенном экземпляре.
l Type (Тип). Указывает, является ли порт для MSTP двухточечным или он подключен к концентратору, а также является ли порт внутренним для
области MSTP или граничным. Порт главного устройства обеспечивает соединяемость области MSTP с внешним корнем CIST. Граничный порт
соединяет мосты MST с сетями LAN во внешней области. Если порт является граничным, параметр также указывает, работает ли устройство на
другом конце линии в режиме RSTP или STP.
l Role (Роль). Указывает роль порта, назначаемого алгоритмом STP для указания для путей STP. Возможные значения:
¡ Root (Корневой) - предоставляет путь с наименьшими затратами для пересылки пакетов в корневое устройство.
¡ Designated (Назначенный). Указывает порт или группу LAG, с помощью которых назначенное устройство подключено к LAN.
¡ Alternate (Альтернативный). Предлагает альтернативный путь к корневому устройству из корневого интерфейса.
¡ Backup (Резервный). Предлагает резервный путь к указанному пути порта к «листьям» протокола STP. Резервные порты требуются
только в том случае , когда два порта соединены в петлю с помощью соединения «точка-точка». Резервные порты также необходимы,
когда LAN имеет два или более соединений к сегменту с общим доступом.
¡ Disabled (Отключено). Указывает, что порт не участвует в соединении по протоколу STP.
l Interface Priority (Приоритет интерфейса) . Определяет приоритет интерфейса для указанного экземпляра. Значение по умолчанию: 128.
l Path Cost (Стоимость пути). Указывает долю, которую порт вносит в экземпляр протокола STP. Возможные значения поля: 1-200000000.
l Default Path Cost (Стоимость пути по умолчанию). Указывает, что устройство использует метод определения стоимости пути по умолчанию.
Возможные значения :
¡ Флажок установлен . Устройство использует метод определения стоимости пути по умолчанию.
¡ Флажок снят . Устройство использует метод определения стоимости пути, установленный пользователем.
l Designated Bridge ID (Идентификатор назначенного моста) - номер идентификатора моста, связывающего соединение или общую LAN с
корнем .
l Designated Port ID (Идентификатор назначенного порта) - номер идентификатора порта на назначенном мосту, связывающем соединение или
общую LAN с корнем.
l Designated Cost (Назначенная стоимость) - стоимость пути от соединения или общей LAN к корню.
