Описание аппаратного обеспечения
Руководство пользователя систем Dell™ PowerConnect™ 35xx
Описание портов
Описание портов коммутатора
PowerConnect 3524
Устройство
PowerConnect 3524 оборудовано следующими портами.
l
24 порта Fast Ethernet — порты RJ-45, назначенные как порты 10/100Base-T
l
2 оптоволоконных порта — назначены как порты 1000Base-X SFP
l
2 гигабитных порта — назначены как порты 1000Base-T
l
Порт для подключения консоли —
порт на базе RS-232

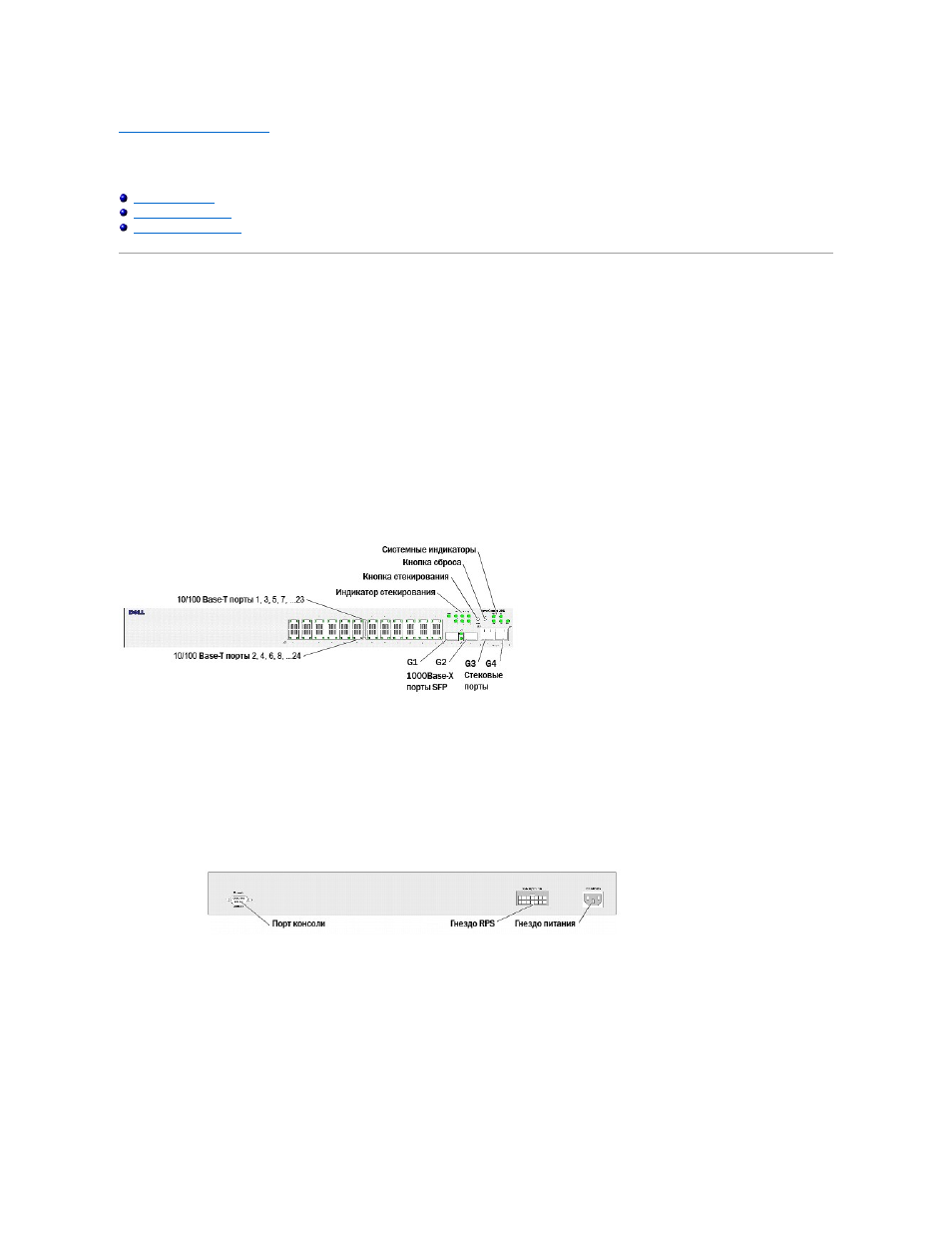

На рисунке
(см. ниже) изображена передняя панель устройства PowerConnect 3524.
Рис
2-1. Передняя панель устройства PowerConnect 3524
На передней панели находятся
24 порта RJ-45 с номерами 1-24. Верхний ряд портов помечен нечетными номерами (1-23), и нижний - четными (2-24).
Кроме этого
, на передней панели находятся два оптоволоконных порта G1 - G2 и два порта для медных кабелей G3- G4. Порты G3 - G4 могут
использоваться как порты для стекирования или для переадресации сетевого трафика в автономном режиме работы
.
На передней панели имеются две кнопки
. Кнопка Stack ID (идентификатор стека) используется для выбора номера устройства. Вторая кнопка - кнопка
перезагрузки
Reset, которая используется для ручной перезагрузки устройства. Кнопка перезагрузки не выходит за габариты плоскости передней
панели
, поэтому случайное ее нажатие невозможно. На передней панели имеются светодиодные индикаторы всех устройств.
На рисунке
(см. ниже) показана задняя панель коммутатора PowerConnect 3524:
Рис
. 2-2. Задняя панель коммутатора PowerConnect 3524
На задней панели устройства находятся гнездо
RPS, порт для подключения консоли и гнездо для подключения блока питания.
Описание портов коммутатора
PowerConnect 3548
Устройство
PowerConnect 3548 оборудовано следующими портами.
l
48 портов FE — порты RJ-45, назначенные как порты 10/100Base-T
l
2 оптоволоконных порта — назначены как порты 1000Base-X SFP
l
2 гигабитных порта — назначены как порты 1000Base-T
