l Interface (Интерфейс). Номер порта или группы LAG добавляемых в группу протоколов.
l Group ID (Идентификатор группы). Идентификатор группы протоколов, в которую добавляется интерфейс. Идентификатор группы протоколов
определяется в таблице группы протоколов .
l VLAN ID (Идентификатор сети VLAN). Связывает интерфейс с идентификатором VLAN, определенным пользователем. Идентификатор VLAN
определяется на странице Create a New VLAN (Создание новой VLAN). Порт протокола может быть добавлен с использованием идентификатора
VLAN или имени VLAN. Возможны следующие значения: 1-4095. VLAN 4095 определяется в соответствии со стандартом и принятой практикой в
отрасли
, как «discard VLAN».
l Remove (Удалить). Указывает на удаление выбранного интерфейса из группы протокола.
¡ Флажок установлен . Удаляет выбранный интерфейс.
¡ Флажок снят . Оставляет выбранный интерфейс.
Добавление нового порта протокола к сети VLAN
Порты протокола можно определить только на портах , которые определены как общие (General) на странице VLAN Port Settings (Параметры VLAN
для порта ).
1. Откройте страницу Protocol Port (Порт протокола).
2. Нажмите кнопку Add (Добавить).
Откроется страница Assign Protocol Port To VLAN (Назначение порта протокола сети VLAN).

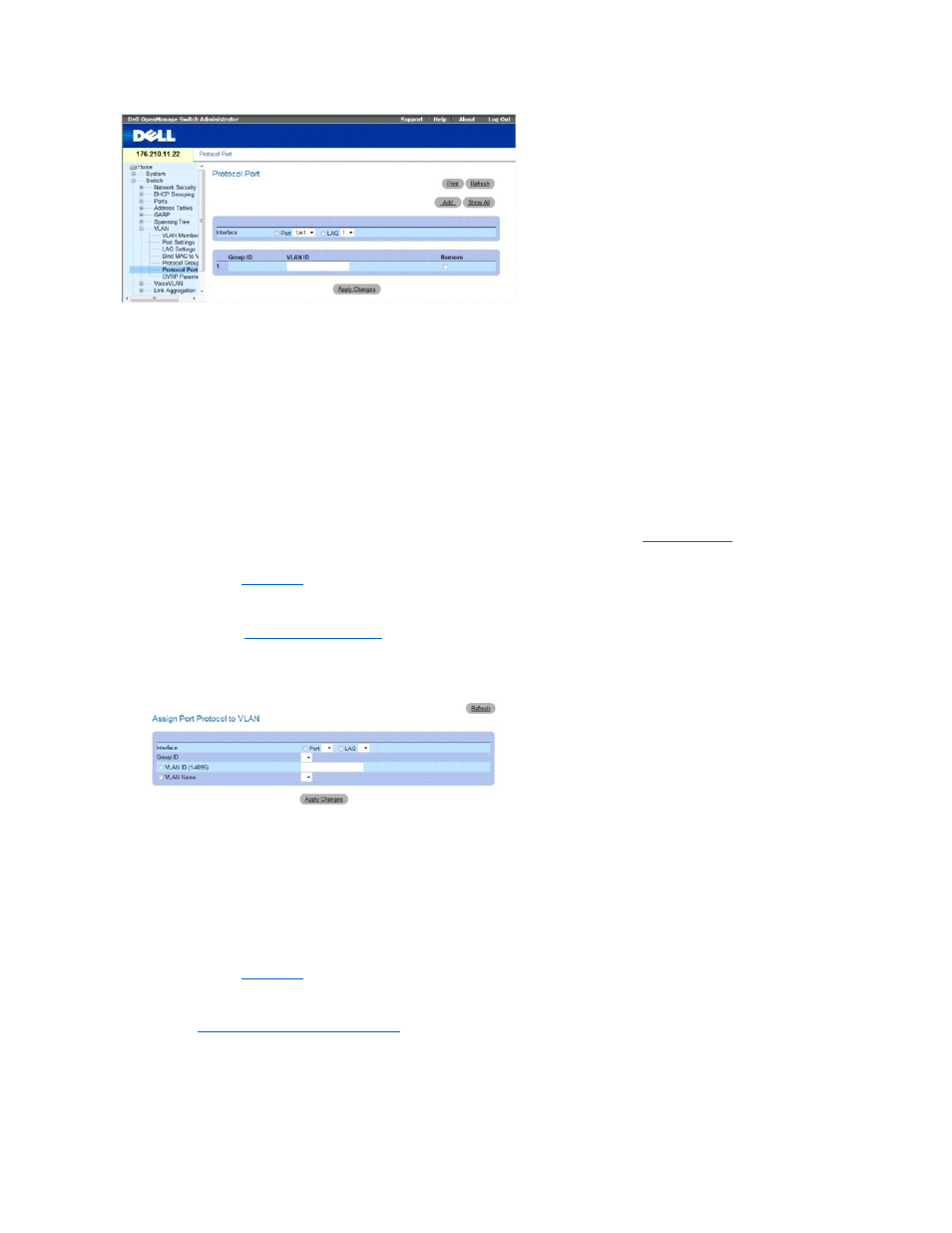

Рис . 7-58. Назначение порта протокола сети VLAN
3. Введите значения в полях диалогового окна .
4. Нажмите кнопку Apply Changes (Применить изменения).
Новая группа протоколов VLAN будет добавлена в Protocol Port Table (Таблица группы протоколов), а устройство обновлено.
Вывод на просмотр протоколов , назначенных портам
1. Откройте страницу Protocol Port (Порт протокола).
2. Нажмите кнопку Show All (Показать все).
Откроется таблица сетей VLAN на основе протокола (Protocol Based VLAN Table).
Рис . 7-59. Таблица сетей VLAN на основе протокола
