Определение параметров STP для LAG
Чтобы назначить параметры STP для объединенных портов, используйте страницу STP LAG Settings (Параметры STP для LAG).
Чтобы открыть страницу STP LAG Settings (Параметры STP для LAG), выберите Switch (Коммутатор)® Spanning Tree® (Протокол STP)® LAG Settings
(Параметры LAG) на панели дерева.

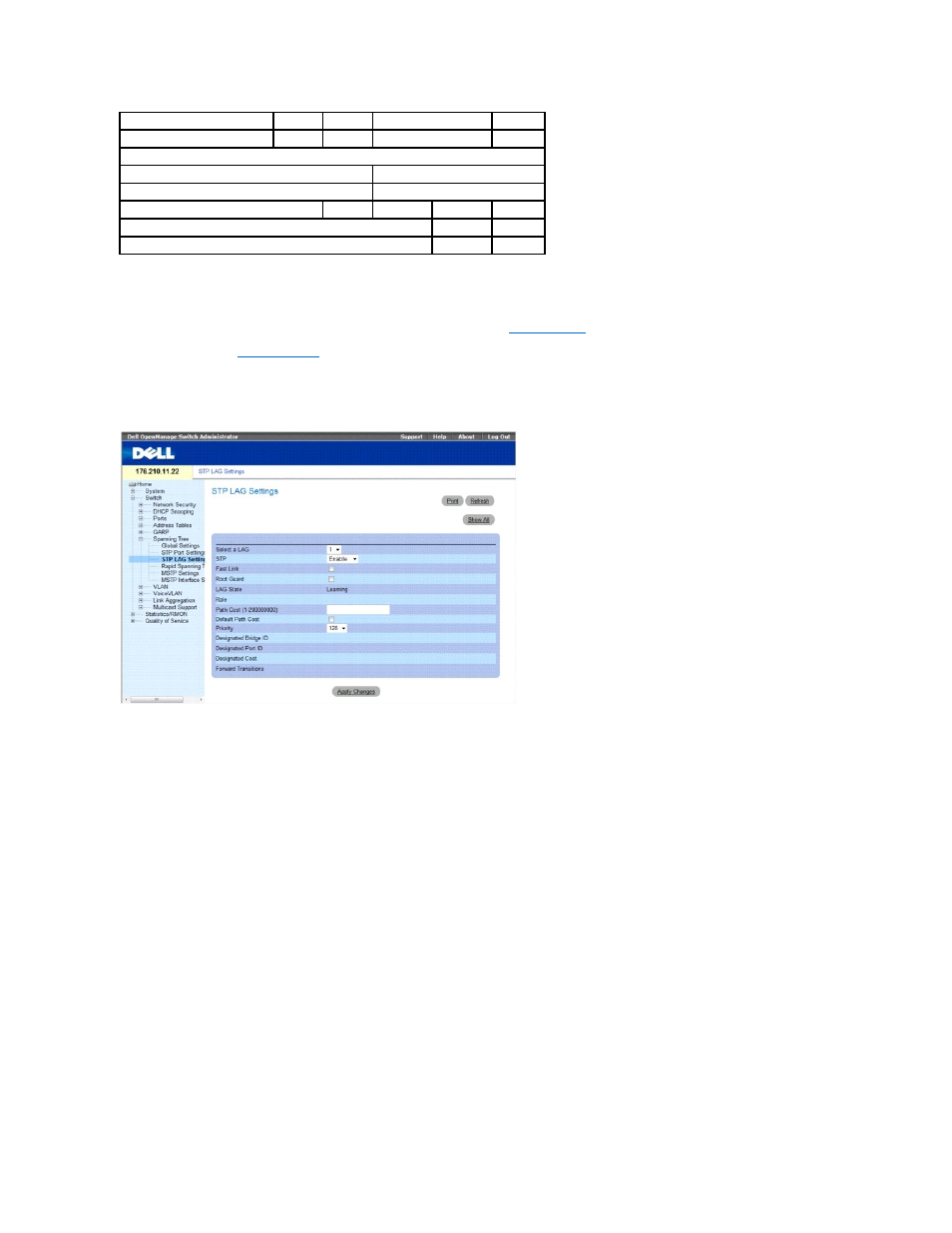

Рис . 7-38. Страница STP LAG Settings (Параметры STP для LAG)
Страница Spanning Tree LAG Settings (Общие параметры STP LAG) содержит следующие поля:
l Select a LAG (Выбор LAG). Номер LAG, для которого необходимо изменить параметры STP.
l STP (Протокол STP). Включает или отключает протокол STP для группы LAG. Возможные значения:
¡ Enable (Включить). Протокол STP для группы LAG включен.
¡ Disable (Выключить). Протокол STP для группы LAG выключен.
l Fast Link (Быстрая связь). Включает режим быстрой связи для LAG. Если режим быстрой связи для группы LAG включен, то LAG State
(Состояние LAG) автоматически переводится в состояние Forwarding (Пересылка) сразу после появления связи. Режим Fast Link (Быстрая связь)
оптимизирует время
, которое требуется протоколу STP для сходимости. Для сходимости протокола STP в больших сетях может потребоваться от
30 до 60 секунд. Возможные значения:
¡ Флажок установлен . Режим быстрой связи включен.
¡ Флажок снят . Режим быстрой связи выключен.
l Root Guard (Защита корня). Предотвращает назначение устройств за пределами ядра сети в качестве корня по протоколу STP.
¡ Флажок установлен . Защита корня для порта включена.
¡ Флажок снят . Защита корня для порта выключена.
l LAG State (Состояние LAG) - текущее состояние протокола STP для группы LAG. Если этот параметр включен, действие пересылки, которое
выполняется с трафиком , определяется по состоянию LAG. Если мост выявляет неполадки в работе группы LAG, то она переводится в состояние
Broken (Оборвано). Ниже указаны возможные состояния LAG.
¡ Disabled (Отключено). Протокол STP отключен для LAG. LAG будет передавить весь трафик при распознавании MAC-адресов.
¡ Blocking (Блокирование). Группа LAG в данный момент заблокирована и не может использоваться для передачи трафика или
распознавания MAC-адресов.
¡ RSTP Discarding State (Состояние отбраковывания RSTP). В этом состоянии порт не определяет MAC-адреса и не переадресовывает
фреймы .
¡ Это состояние является объединенным режимом состояний блокировки и определения , являющихся режимами работы протокола STP
(802.1.D).
State: discarding Role: alternate
Port id: 128.15 Port cost: 19
Type: P2p (configured: Auto) Internal Port Fast: No (configured: No)
Designated bridge Priority : 32768 Address: 00:00:b0:07:07:49
Designated port id: 128.11 Designated path cost: 0
Guard root: Disabled
Number of transitions to forwarding state: 3
BPDU: sent 482, received 1035
