3. Заполните поля на этой странице .
4. Нажмите кнопку Apply Changes (Применить изменения).
Будет назначена группа протоколов , а устройство обновлено.
Назначение параметров группе протоколов VLAN
1. Откройте страницу Protocol Group (Группа протоколов).
2. Заполните поля на этой странице .
3. Нажмите кнопку Apply Changes (Применить изменения).
Параметры группы протоколов VLAN будут определены, а устройство обновлено.
Удаление протоколов из таблицы группы протоколов
1. Откройте страницу Protocol Group (Группа протоколов).
2. Нажмите кнопку Show All (Показать все).
Откроется страница Protocol Group Table (Таблица группы протоколов).

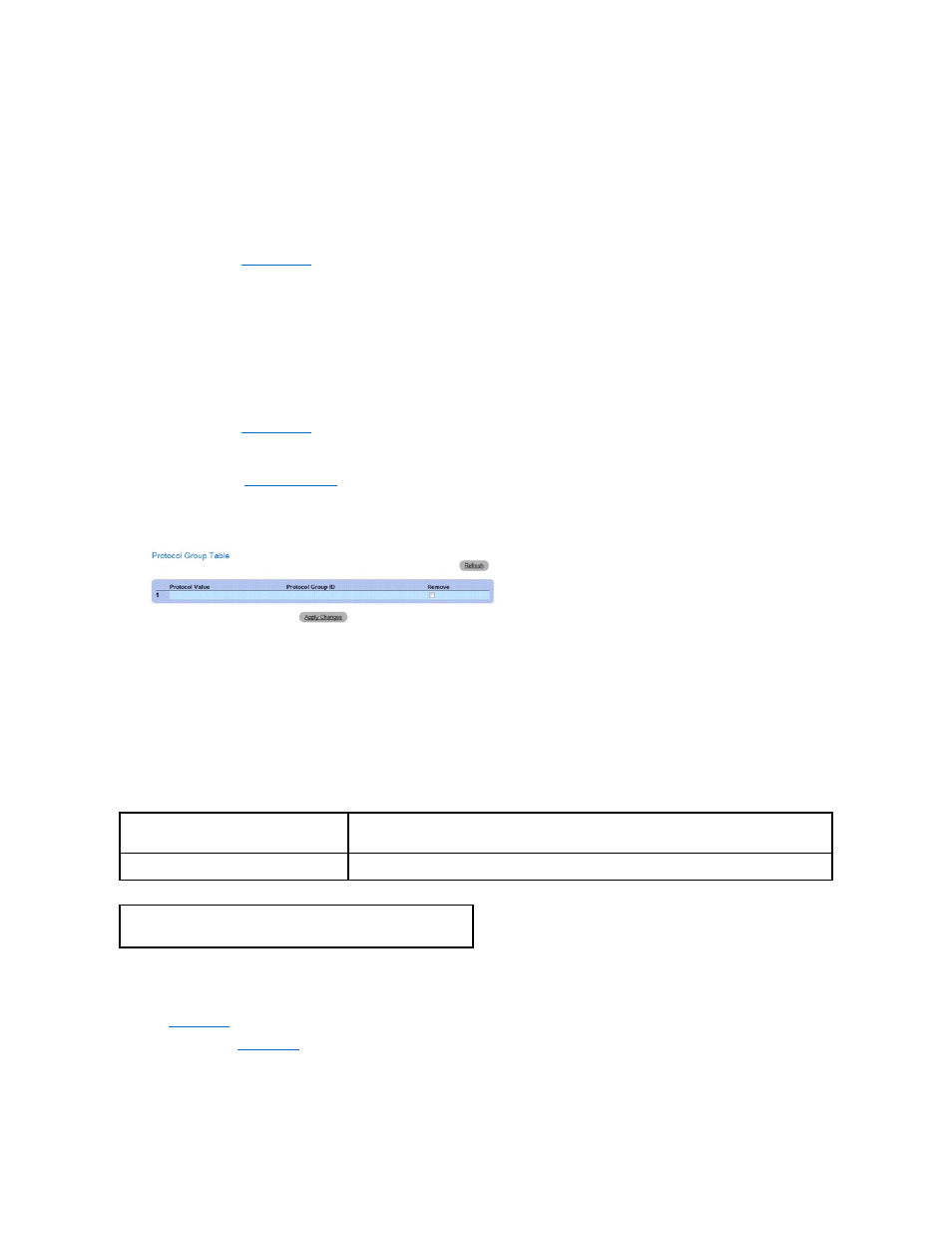

Рис . 7-56. Таблица Protocol Group (Группа протоколов)
3. Установите флажок Remove (Удалить) для тех групп протоколов, которые необходимо удалить.
4. Нажмите кнопку Apply Changes (Применить изменения).
Протокол будет удален , а устройство обновлено.
Определение групп протоколов VLAN с помощью команд консоли
В следующей таблице приведены эквивалентные команды консоли для настройки групп протоколов .
Таблица 7-30. Команды консоли для определения групп протоколов VLAN
Следующий пример протокол ip-arp назначается для группы «213»:
Добавление интерфейсов к группам протоколов
Страница Protocol Port (Порт протокола) используется для добавления интерфейса в группу протоколов.
Чтобы открыть страницу Protocol Port (Порт протокола), выберите Switch (Коммутатор)® VLAN® Protocol Port (Порт протокола) на панели дерева.
Рис . 7-57. Страница Protocol Port (Порт протокола)
Команда консоли Описание
map protocol протокол [инкапсуляция]
protocols-group группа Выполняет привязку протокола к группе протоколов . Группы протоколов используются для
назначения группы VLAN, основанной на протоколах.
Console (config)# vlan database
Console (config-vlan)# map protocol ip-arp protocols-group 213
