Определение параметров
Rapid STP с помощью команд консоли
В следующей таблице приведены эквивалентные команды консоли для определения параметров

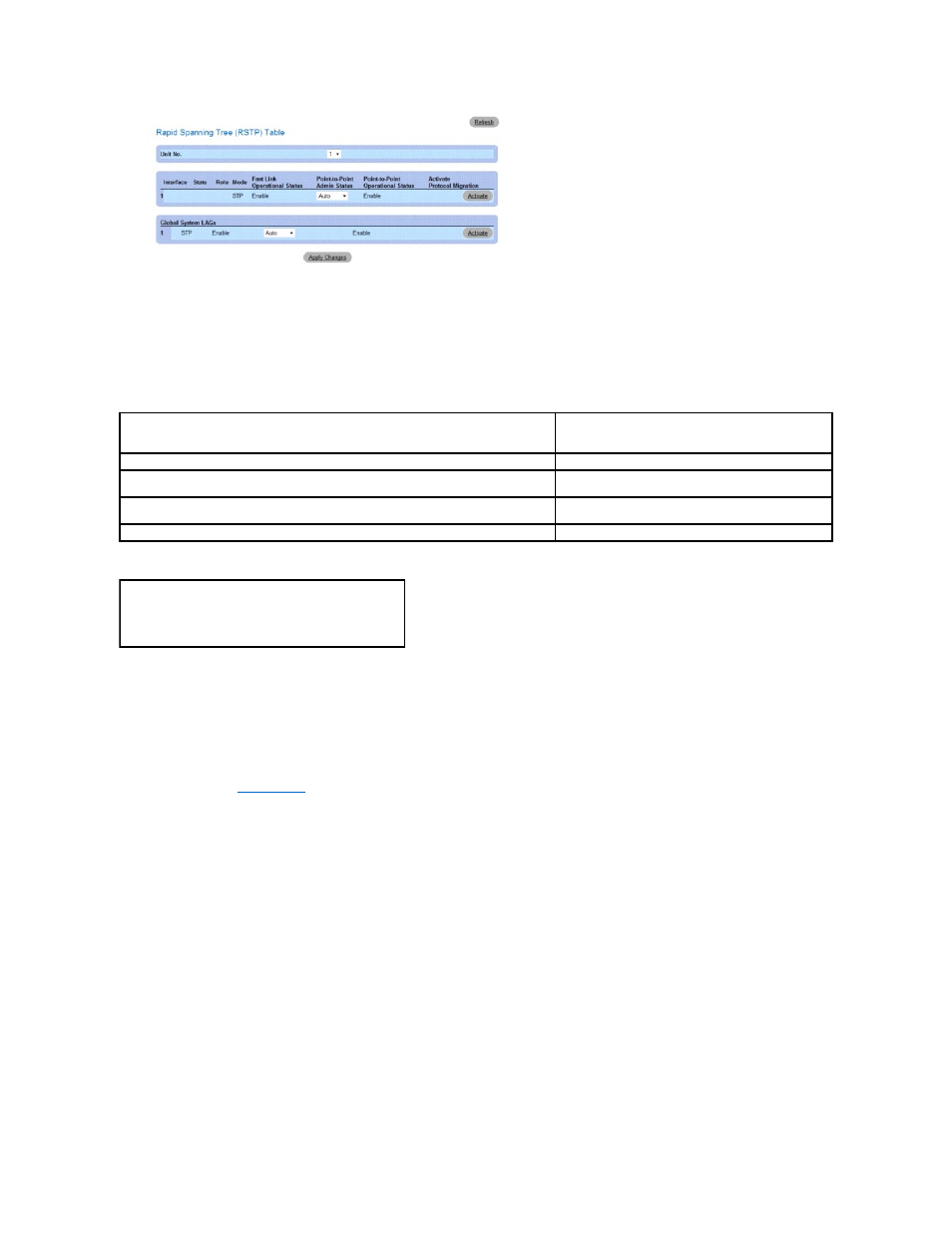

Rapid RSTP, как показано на странице Rapid Spanning
Tree (RSTP).
Таблица
7-22. Команды консоли для определения параметров Rapid STP
Далее приведен пример команд консоли
.
Настройка протокола
Multiple Spanning Tree
Протокол
MSTP сопоставляет сети VLAN в экземплярах STP. Данный протокол обеспечивает другой сценарий выравнивания нагрузки. Например, при
блокировке порта
A в одном экземпляре STP этот порт переходит в состояние пересылки в другом экземпляре STP.
Кроме того
, пакеты, назначенные разным VLAN, передаются через разные пути в областях MST. Областями являются один или несколько мостов Multiple
Spanning Tree, по которым передаются кадры.
(Параметры MSTP), выберите Switch (Коммутатор)® Spanning Tree (Протокол STP)®
MSTP Settings (Настройка
области
MSTP) на панели дерева.
Рис
. 7-42. Страница MSTP Settings (Параметры MSTP)
Команда консоли
Описание
spanning-tree link-type {point-to-point | shared}
Переопределяет тип связи по умолчанию
.
spanning tree mode {stp | rstp | mstp}
Настраивает работающий в данный момент протокол
STP.
clear spanning-tree detected-protocols [ethernet interface | port-channel port-channel-
number]
Перезапускает процесс миграции протоколов
.
show spanning-tree [ethernetинтерфейсport-channelномер_канала_порта
Отображает конфигурацию протокола
STP.
console(config)# interface ethernet 1/e5
console(config-if)# spanning-tree link-type shared
console(config-if)# spanning tree mode rstp
