Идентификация устройства стека выполняется на передней панели устройства , с помощью кнопки Stack ID.

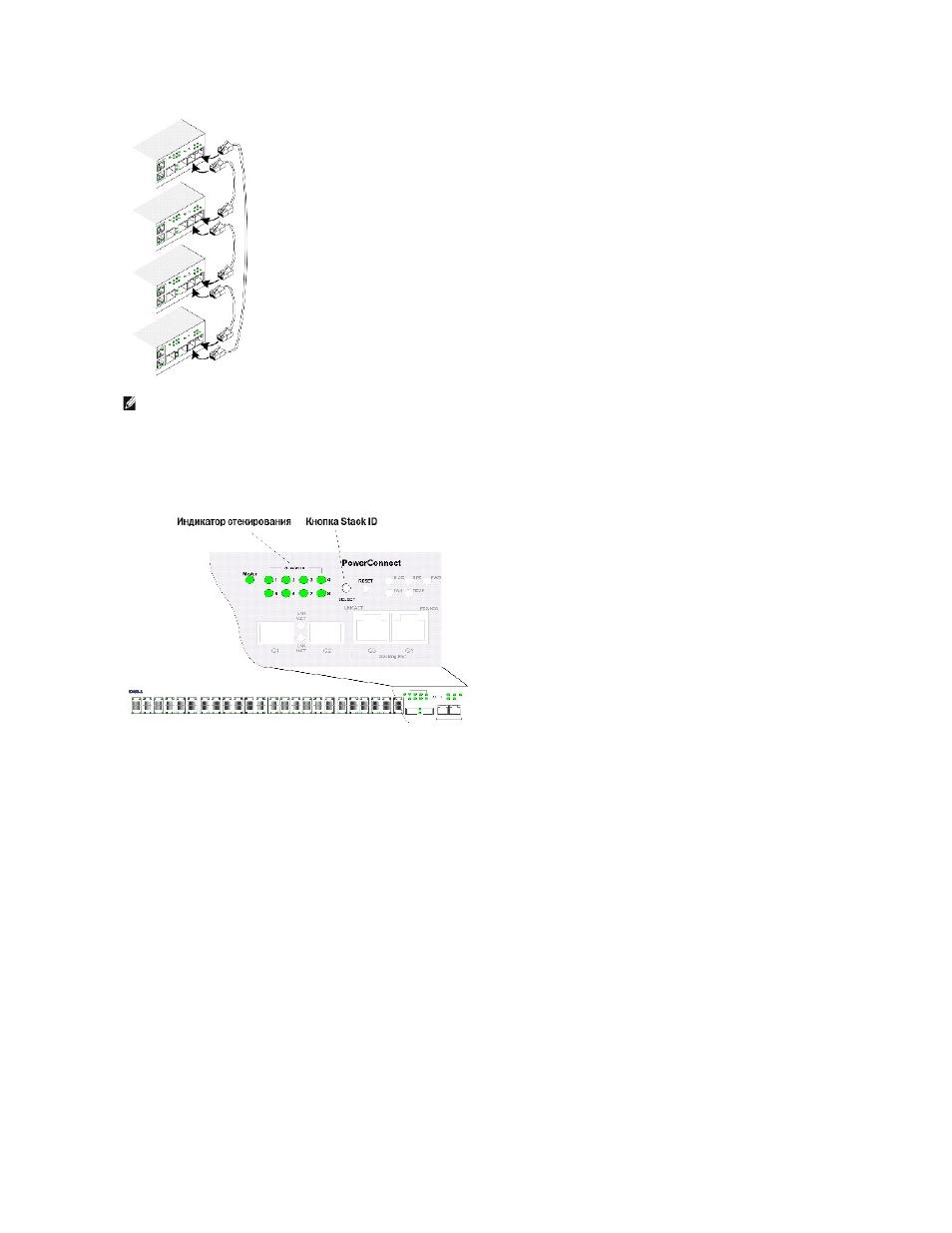

Рис . 3-6. Настройка стека и идентификационная табличка
Каждое устройство стека имеет уникальный идентификационный номер , определяющий положение и функционал элемента в стеке. Если устройство
работает в качестве автономного блока , светодиодный индикатор стека не горит. Установка устройства по умолчанию - автономный режим.
Установка идентификатора устройства производится вручную кнопкой Stack ID. Идентификационный номер устройства отображается светодиодными
индикаторами . Идентификационные номера 1 и 2 зарезервированы для главного устройства стека и резервного устройства стека, а номера 3-8
зарезервированы для остальных устройств .
Установка идентификатора устройства
Идентификационный номер устройства устанавливается следующим образом :
1. Убедитесь , что порт консоли автономного/главного устройства подключен к устройству терминала VT100 или эмулятору терминала VT100 с
помощью кроссоверного кабеля RS-232.
2. Найдите розетку питания переменного тока .
3. Обесточьте розетку питания переменного тока .
4. Подключите устройство к розетке сети переменного тока .
5. Подайте напряжение на розетку питания переменного тока .
При включении устройства , начинает мигать светодиодный индикатор, соответствующий идентификатору устройства (в соответствии с ранее
запрограммированным и сохраненным номером ). Этот индикатор мигает в течение 15 cекунд. В течение этого периода необходимо вручную
установить конкретный номер идентификатора нажатиями кнопки Stack ID, пока не загорится индикатор нужного номера.
ПРИМЕЧАНИЕ . В стековом режиме порты G3 и G4 не отображаются во встроенном веб-сервере EWS. Эффект будет таким, как если бы этих
портов в устройстве не было . Причина этого в том, что эти порты получают различные индексы стекирования.
