Общее описание стекирования
Коммутаторы PowerConnect 3524/P и PowerConnect 3548/P обеспечивают стекирование и управление несколькими коммутаторами из одной точки, как
если бы все компоненты стека были единым устройством . Доступ ко всем компонентам стека может осуществляться через один IP-адрес, через который
и происходит управление стеком . Управление стеком осуществляется через:
l веб -интерфейс (сетевой интерфейс)
l станцию управления SNMP
l интерфейс командной строки (CLI)
Коммутаторы PowerConnect 3524/P и PowerConnect 3548/P поддерживают стекирование до восьми устройств в стеке, или могут работать как
автономные устройства .
При настройке стекирования один коммутатор выбирается в качестве главного устройства (Stack Master) а другой компонент стека выбирается в
качестве резервного устройства (Backup Master). Все остальные устройства выбираются в качестве компонентов стека, и им присваиваются уникальные
идентификационные номера .
Программное обеспечение коммутатора загружается на каждый из компонентов стека отдельно . Однако, все блоки стека должны работать с одной и
той же версией ПО .
Стекирование и настройка коммутаторов осуществляется через главное устройство . Главное устройство стека определяет и переконфигурирует
порты с минимальным вмешательством в систему в следующих случаях ::
l При возникновении неполадки устройства
l При возникновении неполадки стековой связи между блоками одного стека
l При установке блока в стек
l При удалении блока из стека
Описание технологии стекирования
Системы серии PowerConnect 35xx работают по кольцевой топологии сети. Кольцевая топология предусматривает подключение всех устройств стека
таким образом , что они образуют замкнутое кольцо. Каждое устройство стека осуществляет получение и пересылку данных только от тех или к тем
устройствам , к которым оно подключено. Пакет данных перемещается по стеку до тех пор, пока не достигнет места назначения. Такая система
определяет оптимальный путь пересылки трафика .

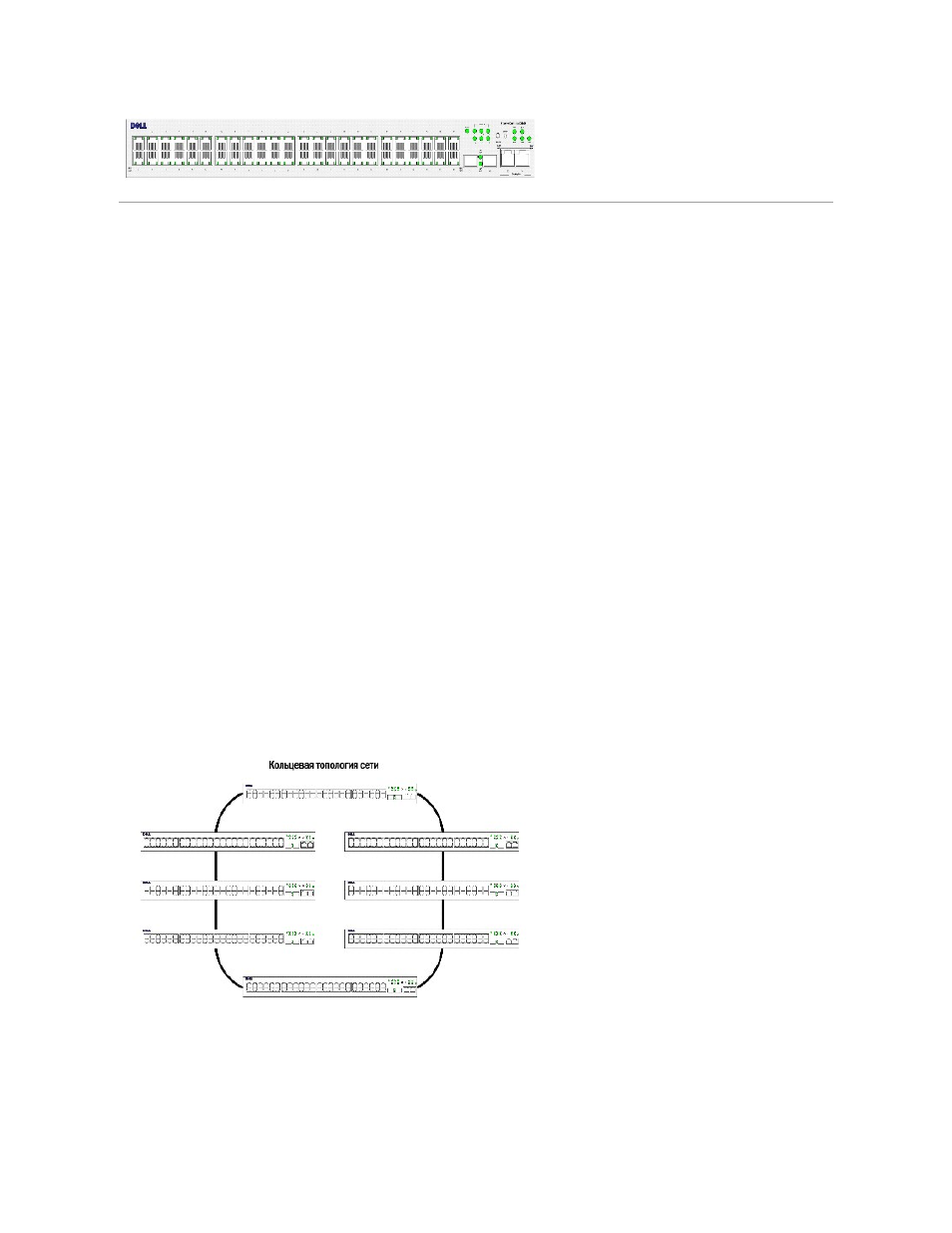

Рис .1-3. Кольцевая схема стека
Основные неполадки в кольцевой схеме происходят тогда , когда одно из устройств кольца перестает работать или связь между устройствами
прерывается . В стеке коммутаторов PowerConnect 3524/P и PowerConnect 3548/P система автоматически переключает работу в режим восстановления
после отказа (Stacking Failover) без перехода в нерабочий режим. Автоматически генерируется сообщение SNMP, но предпринимать какие-либо
действия по управлению стеком не нужно . Однако, для обеспечения целостности стека, необходимо произвести ремонт стекового устройства или
стековой связи .
После разрешения проблем устройство может быть подключено в стек снова , без прерывания работы, и кольцевая топология стека будет
восстановлена .
