Системные индикаторы
Системные индикаторы устройств
PowerConnect 3524 /P и PowerConnect 3548/P выдают информацию об источниках питания, работе вентиляторов,
температурных условиях работы и диагностике
. На рисунке (см. ниже) показаны системные индикаторы.

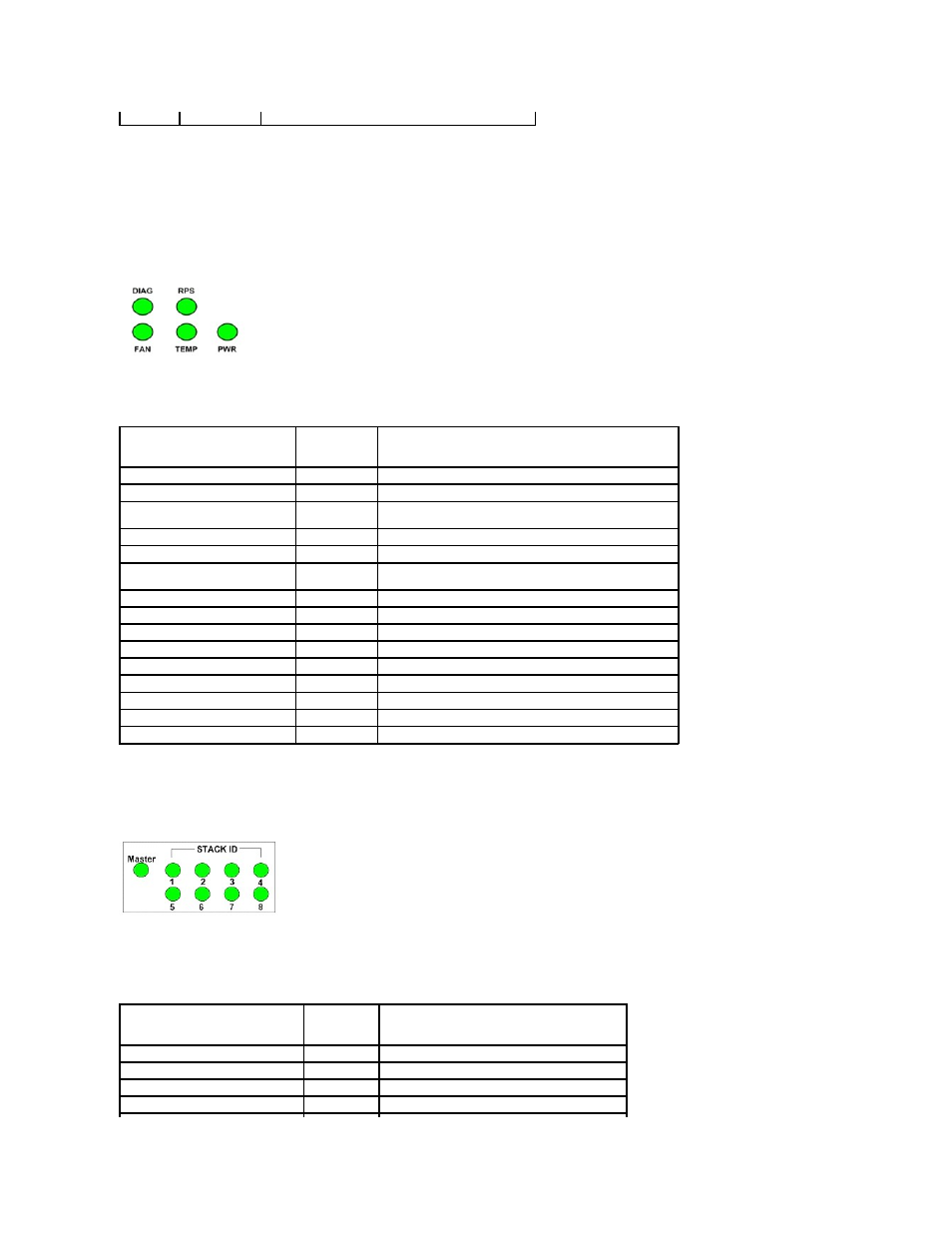

Рис
. 2-9. Системные индикаторы
Описание показаний индикаторов приведено в следующей таблице
.
Таблица
2-5. Системные светодиодные индикаторы
Индикация стековых индикаторов показывает место устройства в стеке
. На рисунке (см. ниже) показаны индикатора на передней панели устройства.
Рис
. 2-10. Стековые индикаторы
Стековые индикаторы имеют номера
1- 8. Каждый из элементов стека включает один из индикаторов, и номер индикатора соответствует
идентификационному номеру элемента в стеке
. Если горит стековый индикатор й или 2, то устройство является главным устройством стека или
резервным устройством стека
.
Таблица
2-6. Режим работы стековых индикаторов
Не горит
Связь с портом не установлена
.
Индикатор
Цвет
Описание
Питание
(PWR)
Горит зеленым
Коммутатор включен
.
Не горит
Коммутатор выключен
.
Резервные источники питания
(RPS)
(модели: 3524 и 3548 )
Горит зеленым
RPS работает.
Горит красным
Неполадка
RPS.
Не горит
Резервный источник питания не подключен
.
Резервные источники питания
(RPS)
(модели: 3524P и 3548P )
Горит зеленым
RPS работает.
Не горит
Неполадка
RPS или он не подключен.
Диагностика
(DIAG)
Мигает зеленым
Идет процесс диагностики системы.
Горит зеленым
Диагностика систему прошла успешно
.
Горит красным
Диагностика завершилась неудовлетворительно
.
Не горит
Система работает нормально
.
Температура
(TEMP)
Горит красным
Превышен допустимый температурный диапазон
.
Не горит
Устройство работает в допустимом температурном диапазоне
.
Вентилятор
(FAN)
Горит зеленым
Вентиляторы устройства работают нормально
.
Горит красным
Один или несколько вентиляторов устройства не работают
.
Индикатор
Цвет
Описание
Все стековые индикаторы
Не горит
Коммутатор находится в автономном режиме
.
Стековые индикаторы
1-8 (S1-S8)
Горит зеленым
Устройство включено в стек под номером N.
Не горит
Устройство не включено в стек
.
Индикатор главного устройства стека
Горит зеленым Устройство является главным устройством стека.
