l Для этого порта не включен протокол GVRP.
l Порт не входит в сеть VLAN.
l Можно определить только один порт назначения .
К портам , настроенным как порты-источники, применяются следующие ограничения.
l Порты -источники не могут входить в группу LAG.
l Порты нельзя настроить в качестве портов назначения .
l Функция зеркалирования поддерживает до 4 портов на устройстве.
Чтобы открыть страницу Port Mirroring (Зеркалирование портов), выберите Switch (Коммутатор)® Ports (Порты)® Port Mirroring (Зеркалирование
портов ) на панели дерева.
Если порт выбран в качестве порта назначения для сеанса с зеркалированием портов , все обычные операции с ним откладываются. К ним относятся
операции Spanning Tree и LACP.

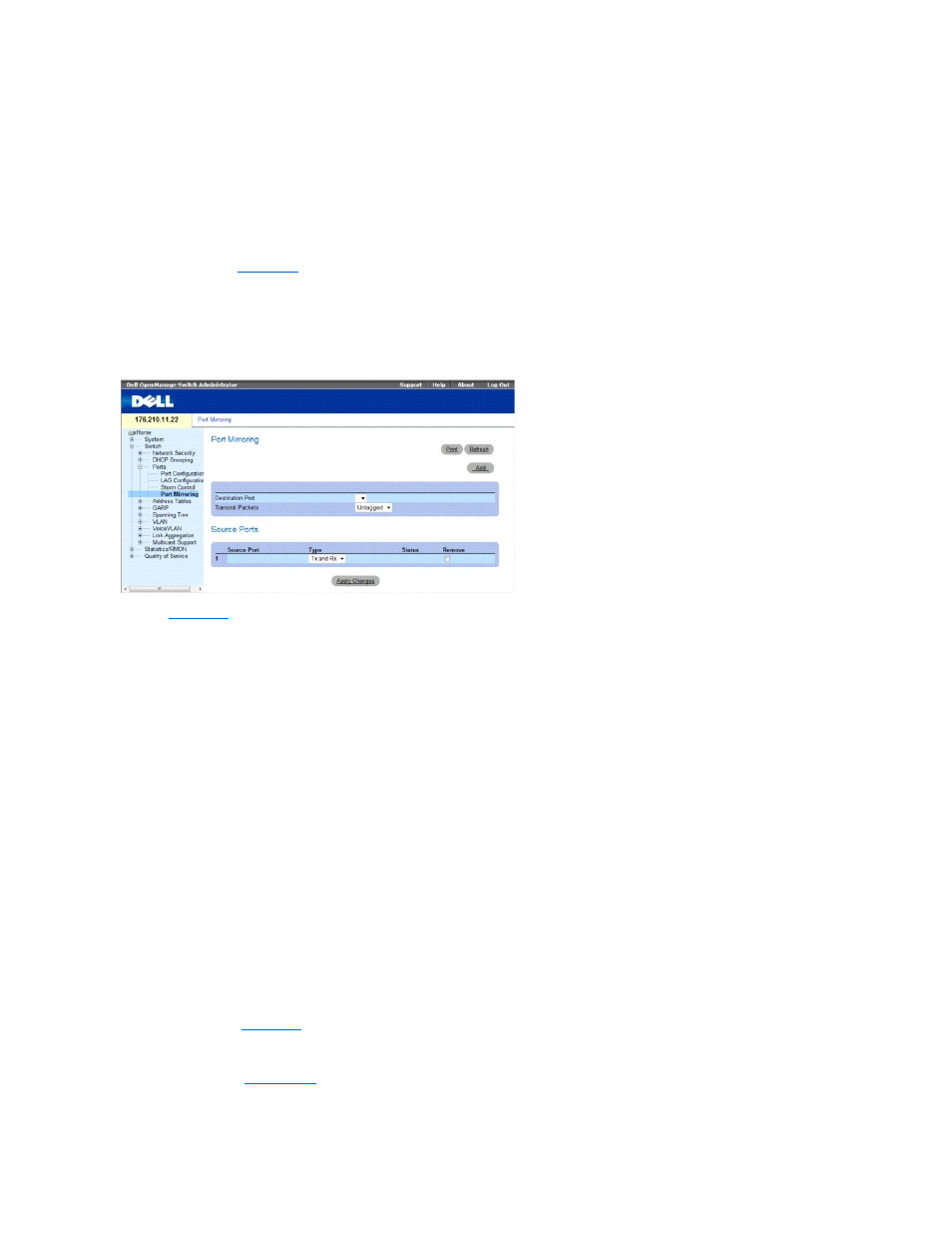

Рис . 7-27. Страница Port Mirroring (Зеркалирование портов)
Страница Port Mirroring (Зеркалирование портов) содержит следующие поля:
l Destination Port (Порт назначения). Определяет номер порта, в который копируется трафик.
l Transmit Packets (Передача пакетов). Определяет, каким образом происходит зеркалирование пакетов. Возможные значения:
¡ Untagged (Без меток). Зеркалирует пакеты как непомеченные пакеты VLAN. Это значение по умолчанию.
¡ Tagged (С метками). Зеркалирует пакеты как помеченные пакеты VLAN.
Порты -источники
l Source Port (Порт-источник). Определяет номер порта, с которого копируется трафик.
l Type (Тип). Показывает, являются ли зеркалированные порты портами для приема, передачи или бифункциональными портами. Возможные
значения :
¡ RxOnly (Только прием). Зеркалирование портов приема. Это значение по умолчанию.
¡ TxOnly (Только передача). Зеркалирование портов передачи.
¡ Tx and Rx (Прием и передача). Зеркалирование портов приема и передачи.
l Status (Состояние). Показывает, выполняется ли в настоящий момент контроль порта (Active) или не выполняется (Ready).
l Remove (Удалить). Удаление сеанса зеркалирования портов. Возможные значения:
¡ Флажок установлен . Удаляет текущие сеансы зеркалирования портов.
¡ Флажок снят . Оставляет сеанс зеркалирования портов.
Добавление сеанса с зеркалирования портов
1. Откройте страницу Port Mirroring (Зеркалирование портов).
2. Нажмите кнопку Add (Добавить).
Откроется страница Add Source Port (Добавление порта-источника).
Рис . 7-28. Добавление порта-источника
