Назначение параметров порта
1. Откройте страницу VLAN Port Settings (Параметры VLAN для порта).
2. Выберите порт , для которого необходимо назначить параметры, в раскрывающемся списке Port (Порт).
3. Введите значения в необходимые поля
4. Нажмите кнопку Apply Changes (Применить изменения).
Параметры порта VLAN будут определены, а устройство будет обновлено.
Отображение таблицы портов VLAN
1. Откройте страницу VLAN Port Settings (Параметры VLAN для порта).
2. Нажмите кнопку Show All (Показать все).
Откроется страница VLAN Port Table (Таблица портов VLAN).

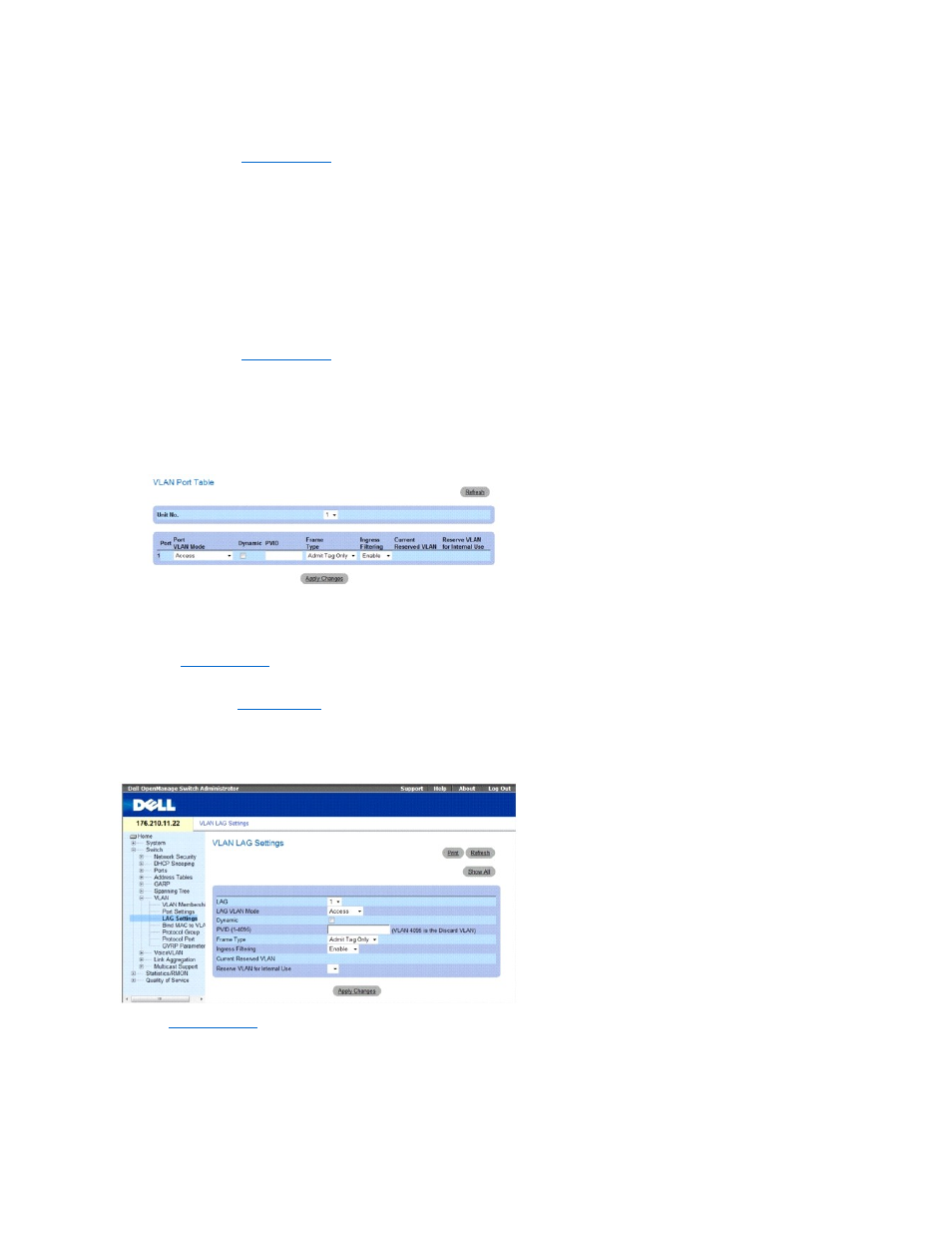

Рис . 7-49. VLAN Port Table (Таблица портов VLAN)
Определение параметров VLAN групп LAG
На странице VLAN LAG Settings (Параметры группы LAG сети VLAN) приведены параметры для управления группами LAG, входящими в состав VLAN.
Сети VLAN состоят из отдельных портов или групп LAG. Непомеченные пакеты, поступающие на устройство, помечаются с помощью идентификатора
групп LAG в соответствии с идентификатором PVID.
Чтобы открыть страницу VLAN LAG Setting (Параметры группы LAG сети VLAN), выберите Switch (Коммутатор)® VLAN® LAG Settings (Параметры
группы LAG) на панели дерева.
Рис . 7-50. Страница VLAN LAG Setting (Параметры группы LAG сети VLAN)
Страница VLAN LAG Settings (Параметры группы LAG сети VLAN) содержит следующие поля:
l LAG - номер LAG, входящей в сеть VLAN.
l LAG VLAN Mode (Режим LAG VLAN). Режим VLAN LAG. Возможные значения:
¡ Customer (Настраиваемый). Группа LAG принадлежит к сети VLAN. Если группа LAG находится в режиме Customer (Настраиваемый),
дополнительная метка является для каждого клиента идентификатором VLAN (VLAN ID), что обеспечивает частный характер сетевого
трафика и его изолированность .
