¡ General (Общий). Порт принадлежит нескольким группам VLAN, каждая из них определена пользователем как помеченная или
непомеченная (дуплексный режим 802.1Q).
¡ Access (Доступна). Группа LAG принадлежит одной непомеченной группе VLAN.
¡ Trunk (Транк). Группа LAG принадлежат группе VLAN, в которой все порты помечаются (кроме одного порта, который может остаться
непомеченным ).
l Dynamic (Динамический). Назначает группу LAG MAC-адресу, подключенному к порту, и определенном на основе сети VLAN. Возможные
значения :
¡ Флажок установлен . Группа LAG может быть зарегистрирована в динамической сети VLAN.
¡ Флажок снят . Группа LAG может быть зарегистрирована в динамической сети VLAN.
l PVID (1-4095) . Присваивает идентификатор VLAN непомеченным пакетам. Возможные значения: 1-4095. VLAN 4095 определяется в
соответствии со стандартом и принятой практикой в отрасли , как «discard VLAN». Пакеты, определенные в эту группу VLAN, опускаются.
l Frame Type (Тип кадра). Тип пакетов, принимаемый группой LAG. Возможные значения:
¡ Admit Tag Only (Разрешить только помеченные). Группа LAG принимает только помеченные пакеты.
¡ Admit All (Разрешить все). Группа LAG принимает и помеченные, и непомеченные пакеты.
l Ingress Filtering (Фильтрация на входе). Включает или отключает фильтрацию на входе для LAG. При фильтрации на входе отклоняются
пакеты , предназначенные для групп VLAN, к которым не принадлежит определенная группа LAG. Возможные значения:
¡ Enable (Включить). Фильтрация на входе для группы LAG включена.
¡ Disable (Выключить). Фильтрация на входе для группы LAG выключена.
l Current Reserve VLAN (Текущая резервная группа VLAN). Группа VLAN в настоящее время выделенная в качестве резервной группы VLAN.
l Reserve VLAN for Internal Use (Резервная группа VLAN для внутреннего использования). Группа VLAN, назначенная в качестве резервной
группы VLAN после выполнения сброса устройства.
Назначение параметров группы LAG группы VLAN:
1. Откройте страницу VLAN LAG Settings (Параметры группы LAG сети VLAN).
2. Выберите LAG в раскрывающемся меню LAG и заполните поля на странице.
3. Нажмите кнопку Apply Changes (Применить изменения).
Параметры группы LAG сети VLAN будут определены, а устройство обновлено.
Отображение таблицы групп LAG для VLAN
1. Откройте страницу VLAN LAG Settings (Параметры группы LAG сети VLAN).
2. Нажмите кнопку Show All (Показать все).
Откроется страница VLAN LAG Table (Таблица групп LAG для VLAN).

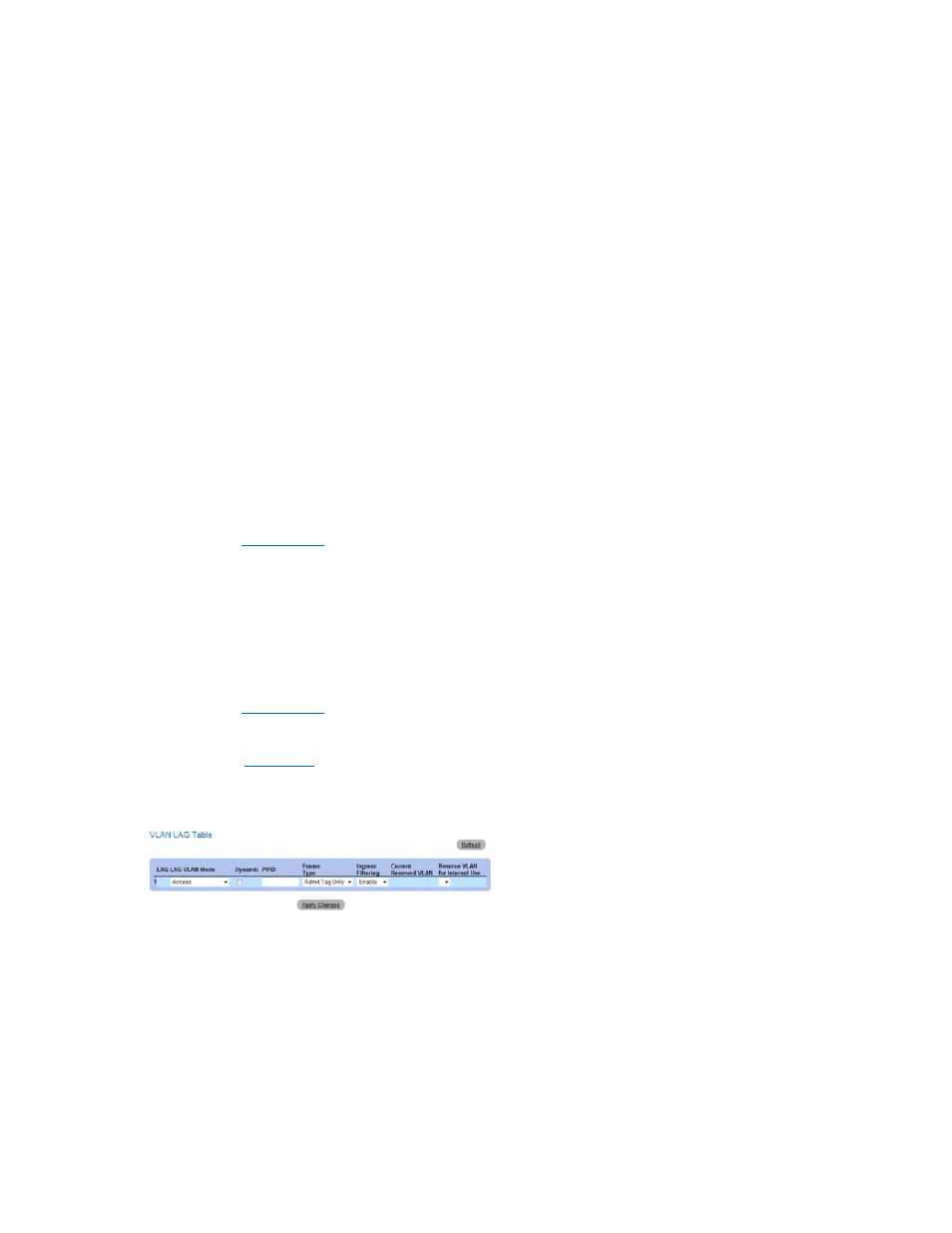

Рис . 7-51. Таблица групп LAG для VLAN
3. Чтобы изменить параметры LAG, изменяйте значения полей в таблице для любой из групп LAG.
4. Нажмите кнопку Apply Changes (Применить изменения).
Параметры группы LAG сети VLAN будут определены, а устройство обновлено.
Назначение групп LAG в сети VLAN с помощью команд консоли
В следующей таблице приведены эквивалентные команды консоли для назначения групп LAG группам VLAN, как показано на странице VLAN LAG
Settings (Параметры группы LAG VLAN).
