Инструкция по эксплуатации Dell PowerConnect 3548
Страница 107

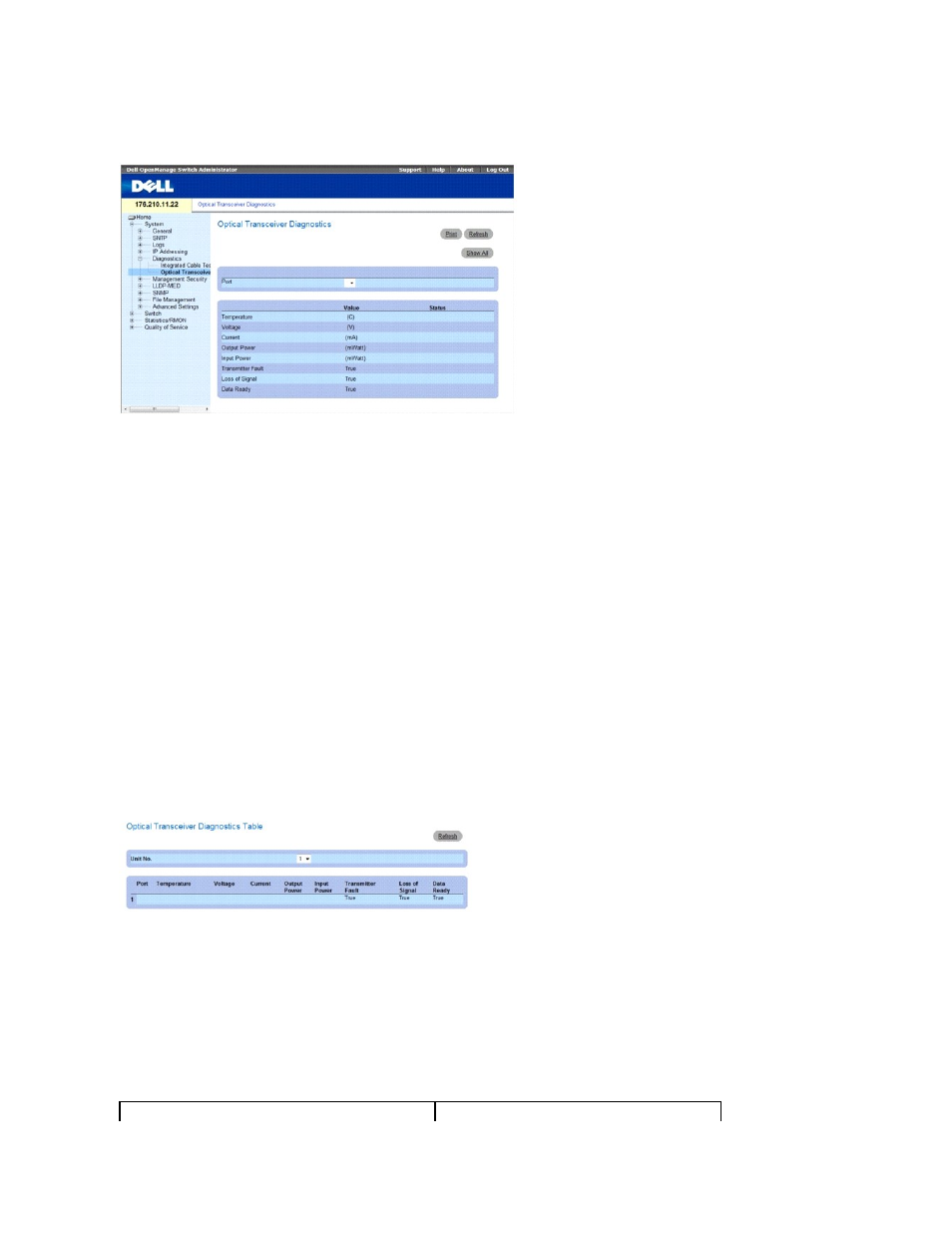

Рис
. 6-53. Диагностика оптического трансивера
Страница
Optical Transceiver Diagnostics (Диагностика оптического трансивера) содержит следующие поля.
l
Port (Порт). номер порта, кабель которого подвергается тестированию.
l
Temperature (Температура). рабочая температура (C) кабеля.
l
Voltage (Напряжение). рабочее напряжение кабеля.
l
Current (Ток). рабочий ток кабеля.
l
Output Power (Выходная мощность). значение выходной мощности.
l
Input Power (Входная мощность). значение входной мощности.
l
Transmitter Fault (Сбой передатчика). указывает, что произошла ошибка во время передачи.
l
Loss of Signal (Потеря сигнала). указывает, возникла ли потеря сигнала.
l
Data Ready (Готовность к передаче данных). на трансивер подается питание и он готов к передаче данных.
Отображение таблицы тестов диагностики оптического трансивера
1.
Откройте страницу
Optical Transceiver Diagnostics (Диагностика оптического трансивера).
2.
Нажмите кнопку
Show All (Показать все).
Начнется тестирование и откроется таблица
Optical Transceiver Diagnostics Table (Диагностика оптоволоконного трансивера).
Рис
. 6-54. Диагностика оптического трансивера
Помимо полей
, имеющихся на странице Optical Transceiver Diagnostics (Диагностика оптоволоконного трансивера), таблица Optical Transceiver
Diagnostics Table (Диагностика оптоволоконного трансивера) содержит следующее поле:
l
Unit No. (Номер устройства). номер устройства, для которого производится диагностика кабеля.
l
N/A. недоступно, N/S - не поддерживается, W - предупреждение, E - ошибка
Выполнение тестирования оптоволоконных кабелей с помощью команд консоли
В следующей таблице приведены команды консоли для выполнения тестирования оптических кабелей
.
