Монитор - Контроль качества электроэнергии
Таблица регистрации событий
16
16-7
Таблица регистрации событий

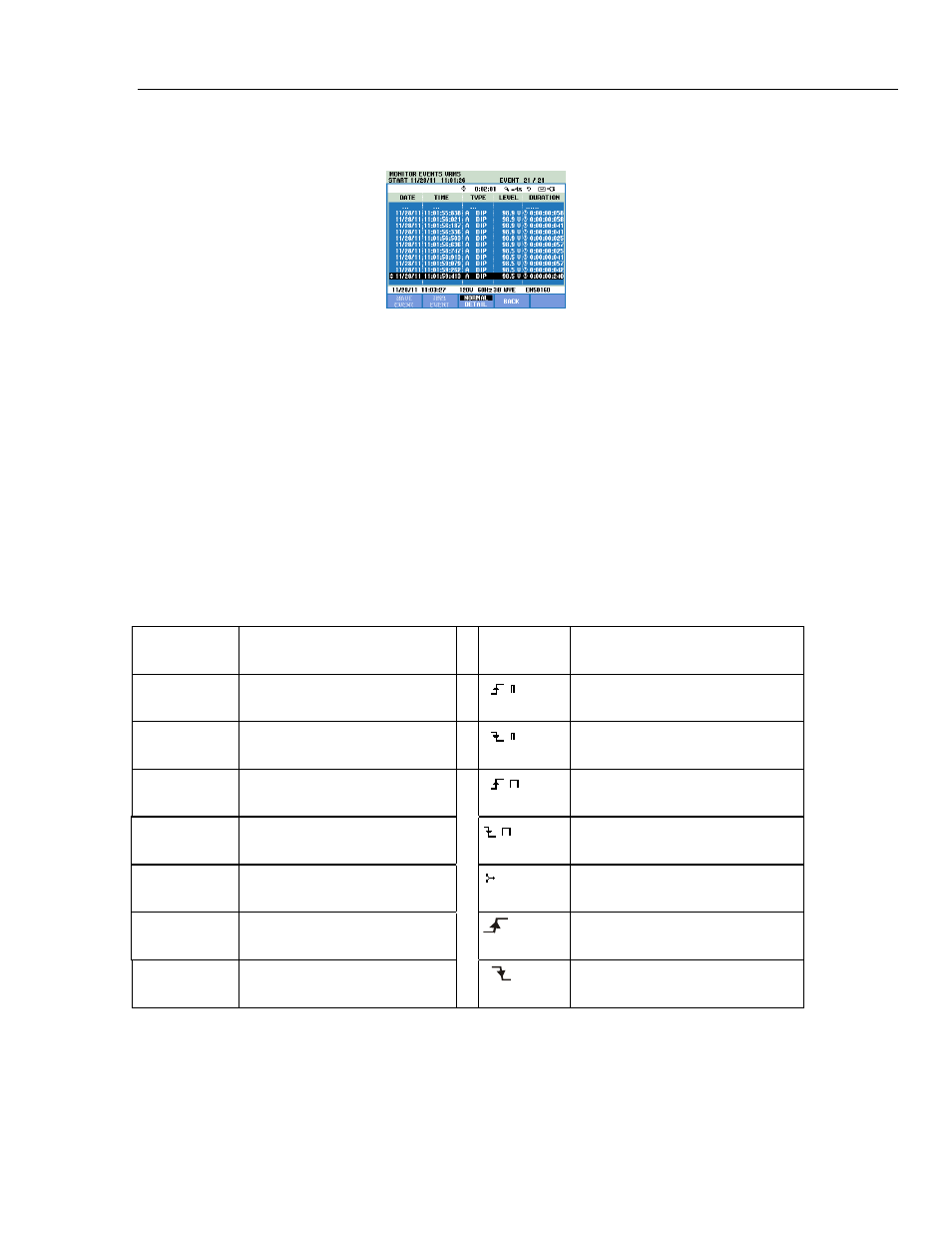

Рис. 16-3 Таблица регистрации событий
Таблица регистрации событий перечисляет события, произошедшие во время
измерения с указанием таких данных, как дата/время начала, фаза и
продолжительность. Объем информации в таблице можно выбирать с помощью
функциональной клавиши F3.
Опция Нормальный объем перечисляет все основные характеристики событий:
дата/время начала, продолжительность, тип события и величину.
Опция Детальный объем включает информацию о нарушениях пороговых значений
для каждой фазы события.
Событие волны показывает осциллограмму до и после выбранного события.
Событие среднеквадратичных значений показывает тенденцию
среднеквадратичного значение на 1/2 цикла до и после выбранного события. Оба
эти события предусмотрены в моделях Fluke 435-II и 437-II.
Ниже перечислены сокращения и символы, использующиеся в таблицах:
Сокращен
ия
Значение
Символ
Значение
CHG
Скачкообразное изменение
напряжения
Нарушено верхнее значение
100 % предела
DIP
Кратковременное понижение
напряжения
Нарушено нижнее значение
100 % предела
INT
Кратковременное
исчезновение напряжения
Нарушено верхнее значение х
% предела
SWL
Кратковременное повышение
напряжения
Нарушено нижнее значение х %
предела
Hx
Количество гармоник,
нарушивших данные пределы
Событие дисбаланса
TRA
Переходный процесс
Изменение в восходящем
направлении
Ампер
Значение силы тока
превышена
Изменение в нисходящем
направлении
