Инструкция по эксплуатации Fluke 437-II
Страница 83
Пусковой бросок
Дисплей тренда пусковых токов
15
15-3
pretrigger
THRESHOLD
(=TRIGGER)
HYSTERESIS
DURATION
AMPLITUDE WINDOW
inrush time
rms during inrush
1
12.3 A
t 35 s
3
1.5 A
2
12.3 A
}

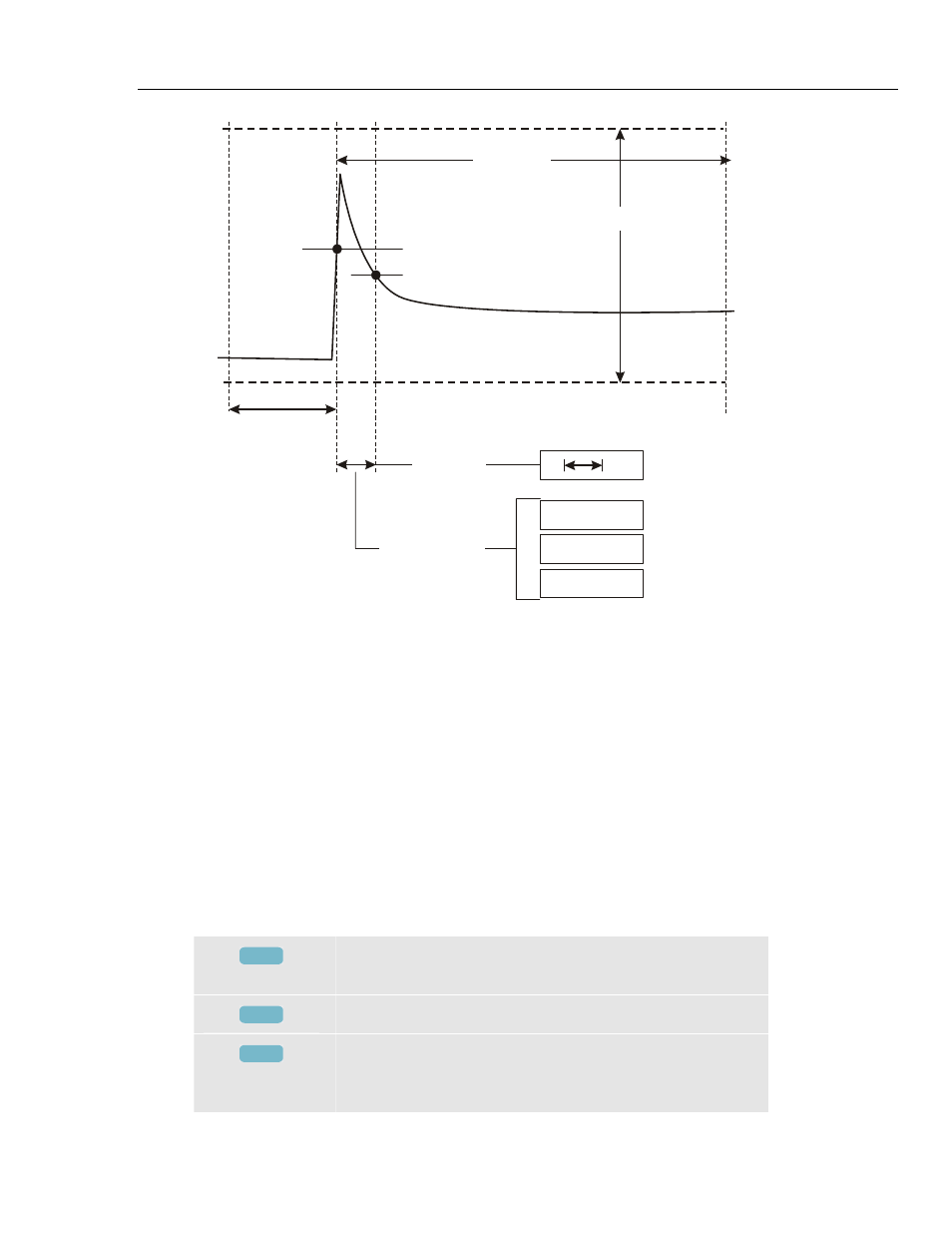

Рис. 15-1 Характеристики пускового броска и соотношение с меню пуска
При помощи курсора и масштабирования можно изучить подробные сведения о
зарегистрированных трендах. Выбор каналов, выводимых на экран, осуществляется
клавишами со стрелками вверх/вниз. Нажмите функциональную клавишу F1,
чтобы назначить клавиши с изображением стрелок для этой операции.
Вход в меню регулировки осуществляется клавишами SETUP (настройка), F4 -
MANUAL SETUP (ручная настройка), F3 - FUNCTION PREF (настройка функций)
и F2 – INRUSH (пусковой бросок). Также можно задать значения по умолчанию
для предельных значений условий запуска (ожидаемое время пускового броска,
номинальный ток, пороговое значение, гистерезис).
Для настройки смещения и диапазона экрана трендов среднеквадратичных
значений напряжения и тока половины цикла следует нажать клавиши SETUP
(настройка), F4 - MANUAL SETUP (ручная настройка), F1 – TREND SCALE
(масштаб тенденции). Более подробную информацию см. в главе 24 FUNCTION
PREF (настройка функций).
Предусмотренные функциональные клавиши
F1
Для вертикальной прокрутки экрана показа результатов
предназначены клавиши со стрелками вверх/вниз.
F2
Доступ в меню курсора и масштабирования.
F3
Доступ на экран показа результатов, где выведены
среднеквадратичные значения на по-цикла для
напряжения и тока.
