23-1
Глава 23
Курсор и Масштабирование
Введение
В настоящей главе разъясняется порядок использования функций Курсора и
Масштабирования для отображения на экране и изучения деталей отображений
осциллограмм, трендов и гистограмм. Курсор и Масштабирование имеют
определенную степень взаимосвязи и оба управляются клавишами со стрелками.
Курсор представляет собой вертикальную линию, которую можно разместить на
любой точке Осциллограммы, Тренда или Гистограммы. Измеренные в этой точке
значения отображаются в заголовке экране.
Масштабирование позволяет растягивать и сжимать графику с тем, чтобы получить
оптимальный вид деталей. Горизонтальное масштабирование предусмотрено для
осциллограмм и трендов.
Установить анализатор в режим HOLD (приостановить), если включить курсор
невозможно.
Курсор на экранах осциллограммы
В качестве примера приведен экран осциллограммы. Курсор и Масштабирование
для переходных процессов работают одинаково.
На Рис. 23.1 показан экран осциллограммы с выключенным режимом Курсора. В
заголовке экрана показаны среднеквадратичные значения отображаемых
осциллограмм.

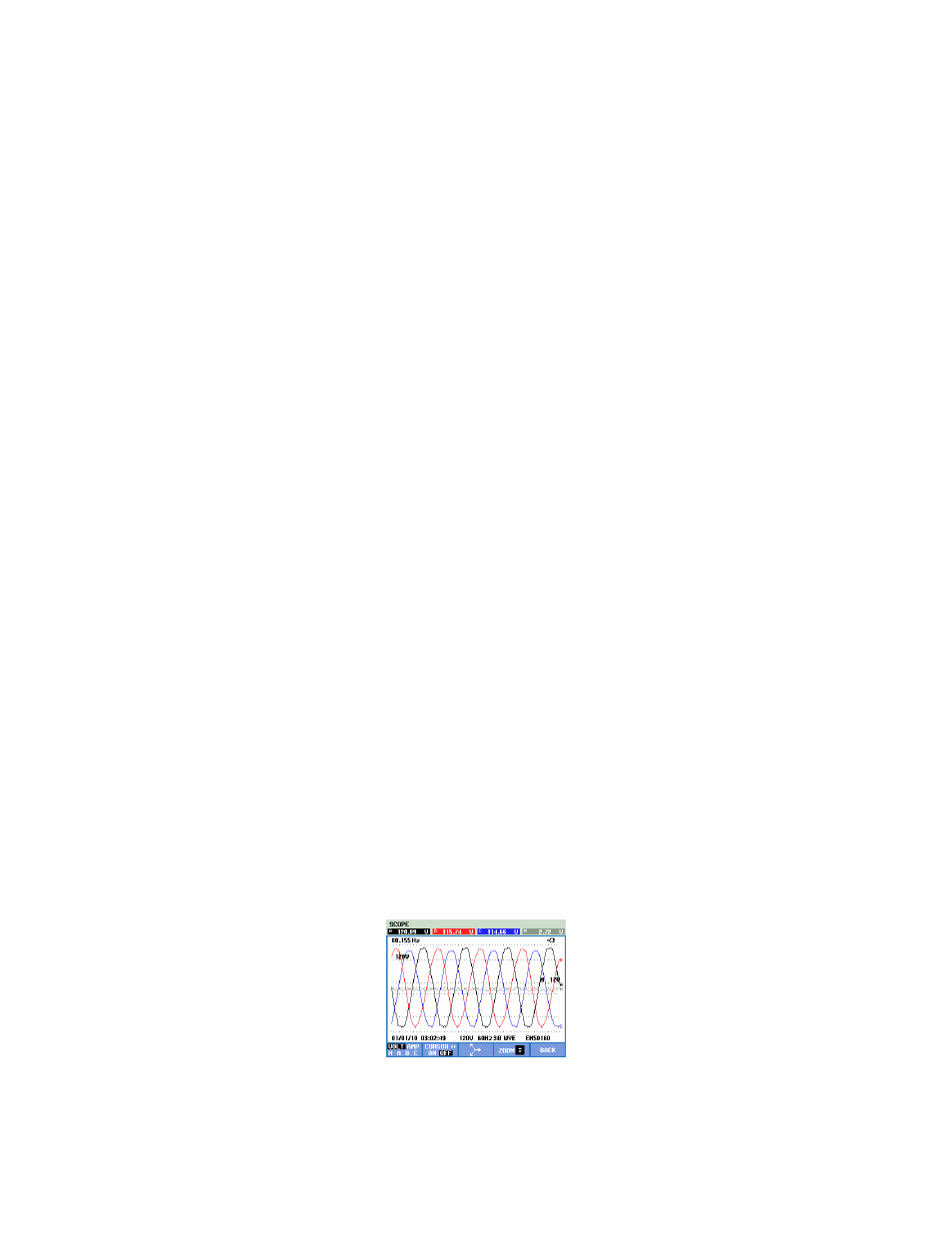

Рис. 23-1 Отображение осциллограмм, курсор выключен
