7-1
Глава 7
Волна и Фазор осциллографа
Введение
Режим осциллографа демонстрирует величины напряжения и тока в испытуемой
системе электроснабжения посредством кривых или векторных диаграмм. Кроме
того, выводятся числовые значения, включая фазовые напряжения
(среднеквадратичные, основные и на курсоре), фазовые токи (среднеквадратичные,
основные и на курсоре), частоту и углы фазы между значениями напряжения и
тока.
Волну и Фазор осциллографа можно использовать и в сочетании с другим
активным измерением, например, Напряжение/ток/частота, и при этом данный
режим не будет мешать регистрации показаний.
Волна осциллографа

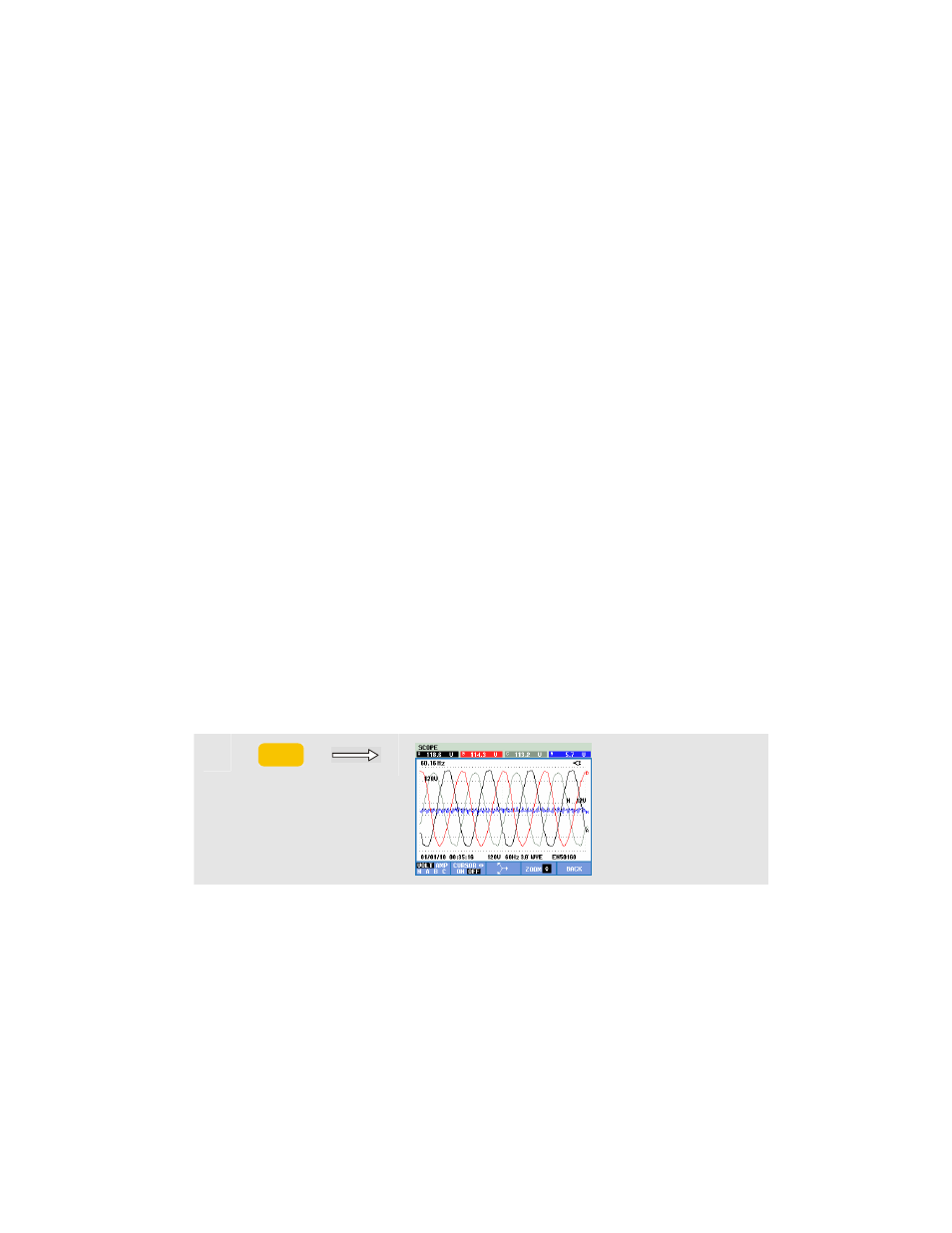

Для доступа на экран "Волна осциллографа":
c
SCOPE
На экране Волна осциллографа отображение кривых напряжения и/или тока
осуществляется как на осциллографе, с высокой скоростью обновления. В
заголовке экрана при этом показаны соответствующие среднеквадратичные
значения напряжения/тока (среднеквадратичные величины 10/12 периодов или
150/180 периодов). Одновременно отображаются четыре периода осциллограммы.
Канал A (L1) является эталонным.
