Входные разъемы
Входные разъемы
6
6-3
Прежде всего, установите токоизмерительные клещи на провода фазы A (L1), B
(L2), C (L3) и N (нейтраль). Для простоты соблюдения полярности сигнала на
клещах предусмотрена указательная стрелка.
Затем, подключите датчики напряжения: начните с заземления, затем в следующей
последовательности - N, A (L1), B (L2) и C (L3). Для получения правильных
результатов измерения обязательно подключайте вход заземления. Обязательно
дважды проверьте соединения. Убедитесь в том, что токоизмерительные клещи
закреплены и полностью замкнуты на проводах.
Для измерений однофазной сети, используйте токовые входы A (L1) и входы
напряжения "заземление", N (нейтраль) и фаза A (L1).
A (L1) является эталонной фазой для всех измерений.
Перед тем как начать любые измерения, настройте анализатор на сетевое
напряжение, частоту и конфигурацию проводки, применяемые в системе
электроснабжения, на которой будут проводиться измерения. Порядок действий
описан в главе 24 "Общие установочные настройки".
Дисплей Волна и Фазор осциллографа полезно использовать для проверки
правильности подключения проводов датчиков напряжения и токоизмерительных
клещей. На векторной диаграмме при этом должны появиться одна за другой
величины напряжения и тока по фазам A (L1), B (L2) и C (L3), при условии их
обследования по часовой стрелке, как показано на примере (см. Рис. 6-3).

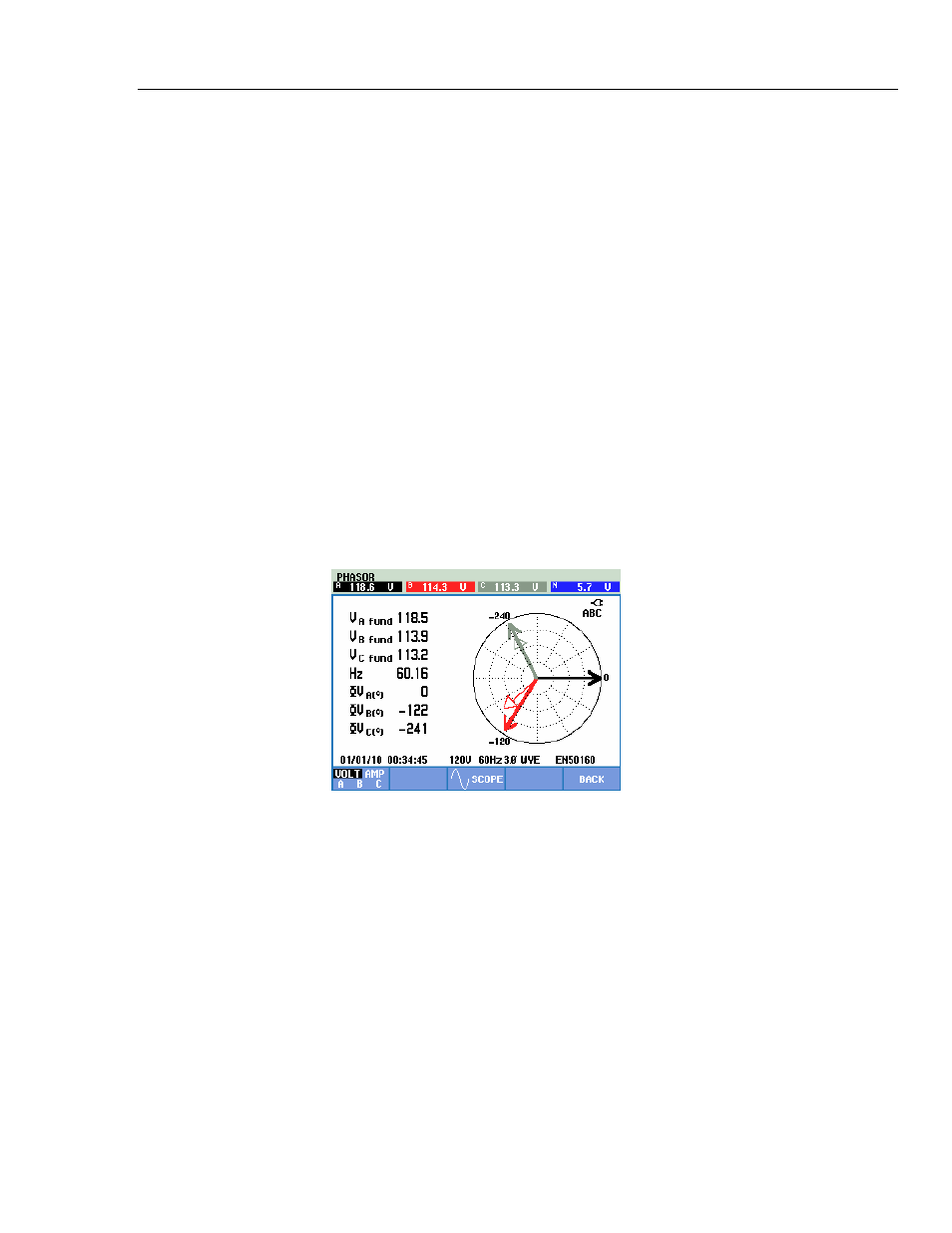

Рис. 6-3 Векторная диаграмма для правильно подключенного анализатора
