Fluke 434-II/435-II/437-II
Руководство пользователя
9-2

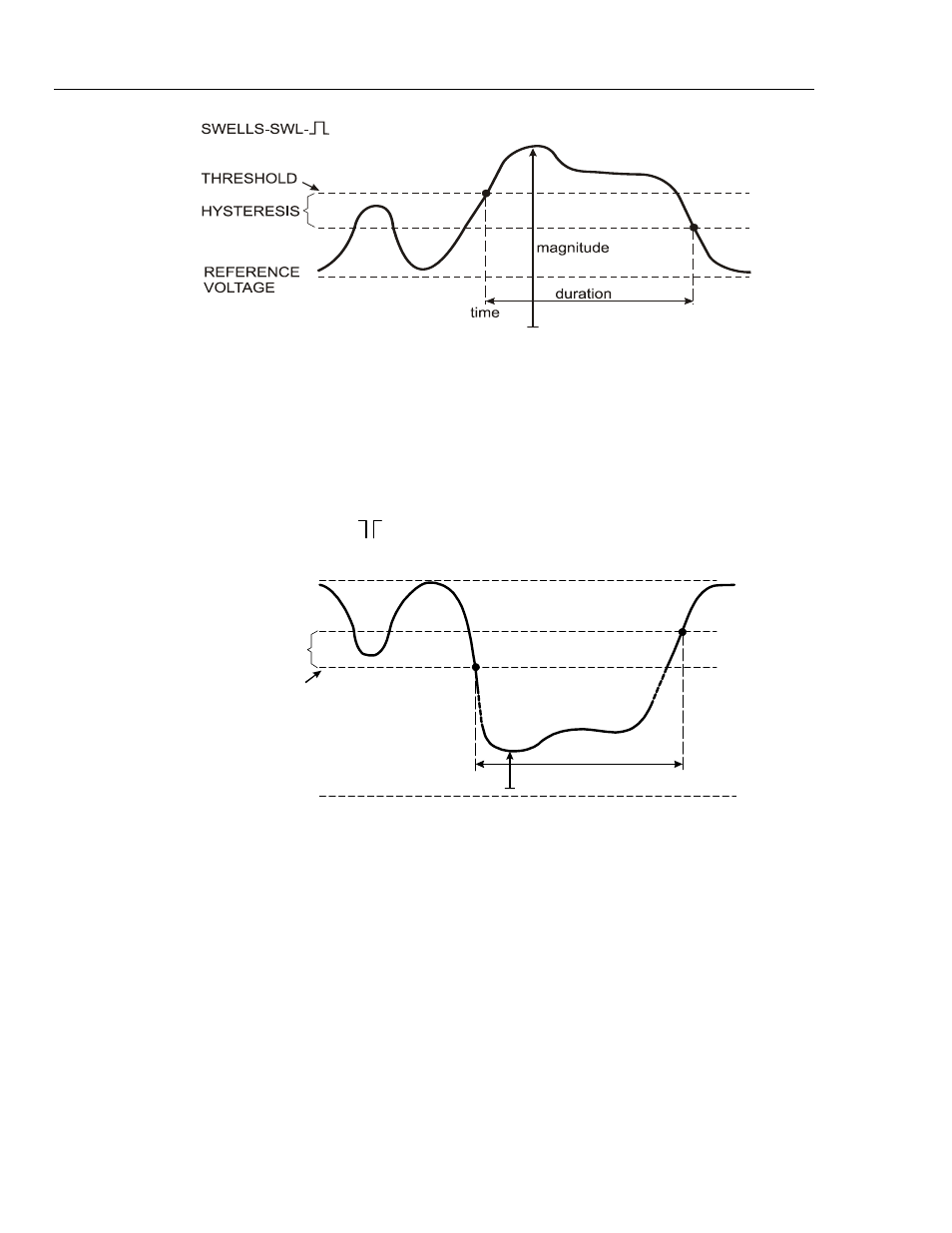

Рис. 9-2 Характеристики выброса напряжения
Во время прерывания напряжение падает значительно ниже номинального
значения. В трехфазных системах прерывание начинается, когда напряжение на
всех фазах падает ниже порога, и заканчивается, когда все фазы имеют
напряжение, равное или превышающее порог прерывания плюс гистерезис.
Условиями запуска для учета прерываний являются порог и гистерезис. Для
описания прерываний используются продолжительность, величина, а также время
наступления. На рисунке 9-3 дается пояснение этому процессу.
duration
time magnitude
NOMINAL
VOLTAGE
INTERRUPTION-INT-
HYSTERESIS
0 VOLT
THRESHOLD
Рис. 9-3 Характеристики прерывания напряжения
Быстрые изменения напряжения - это быстрые переходные состояния
среднеквадратичного значения напряжения между двумя устойчивыми
состояниями. Быстрые изменения напряжения регистрируются на основе
допустимых значений устойчивого напряжения, времени устойчивого состояния,
минимальный обнаруженный шаг и минимальный темп (%/сек). Когда величина
напряжения превышает порог для кратковременного понижения или понижения
напряжения, то такие явления рассматриваются как кратковременное понижение
или повышение напряжения, а не как скачкообразное изменение напряжения. В
дополнение к выявлению скачка напряжений, при установке пределов можно
задать также выявление максимального скачка напряжения. Обратите внимание,
что на норвежских волоконно-оптических линиях связи требуется выявление
максимального скачка напряжения. В перечне событий показывается скачок
напряжения и продолжительность этого процесса. В детальном перечне событий
показывается максимальная величина скачка напряжения относительно
номинальной величины напряжения. На рисунке 9-4 дается пояснение этому
процессу.
