Fluke 434-II/435-II/437-II
Руководство пользователя
8-4
В большинстве случаев Смещение и Диапазон трендов регулируются
автоматически в целях оптимизации просмотра. При желании, можно изменить
величину Смещения и Диапазон активных измерений. Для этого следует
последовательно нажать:
клавишу SETUP (настройка), F4 - MANUAL SETUP (ручная настройка), FF1 –
TREND SCALE (масштаб тенденции). При помощи клавиш со стрелками
вверх/вниз выберите пункт, который следует настроить, а клавиши со стрелками
влево/вправо используйте для настройки. Существуют раздельные регулировки для
фазы PHASE и нейтрали NEUTRAL (выбор которых осуществляется при помощи
функциональной клавиши F3). Дополнительную информацию см. в главе 24.

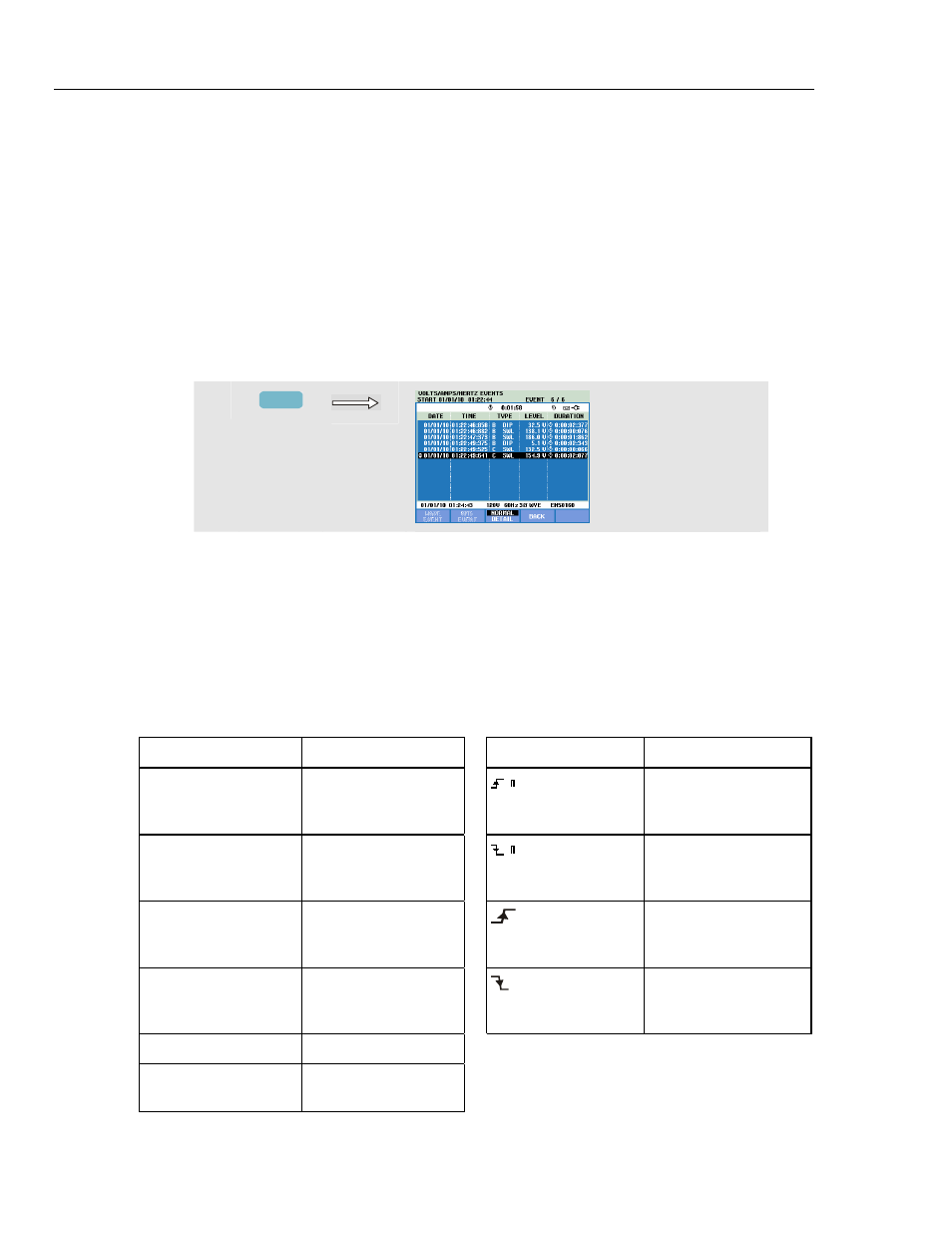

Таблица регистрации событий
Для доступа на экран событий НАПРЯЖЕНИЕ/ТОК/ЧАСТОТА:
f
F4
В таблице регистрации событий фиксируются все случаи превышения порогов
фазного напряжения. Могут использоваться пороговые величины, принятые в
международных стандартах. Вместе с тем, пороговые величины могут
устанавливаться пользователем. Вход в режим корректировки пороговых величин
осуществляется при помощи клавиши SETUP в пункте меню "Limits" (Пределы).
Более детально корректировка пределов рассматривается в главе 23.
В нормальном показываются основные характеристики событий: время начала,
продолжительность, величина напряжения. В детальном режиме показываются
случаи превышения порога на фазу.
Ниже перечислены сокращения и символы, использующиеся в таблицах.
Сокращения
Описание
Символ
Описание
CHG
Скачкообразное
изменение
напряжения
Скачок напряжения
вверх
DIP
Кратковременное
понижение
напряжения
Скачок напряжения
вниз
INT
Кратковременное
исчезновение
напряжения
Изменение в
восходящем
направлении
SWL
Кратковременное
повышение
напряжения
Изменение в
нисходящем
направлении
TRA
Переходный процесс
Ампер
Значение силы тока
превышена
