Fluke 434-II/435-II/437-II
Руководство пользователя
10-2
Экран гистограммы

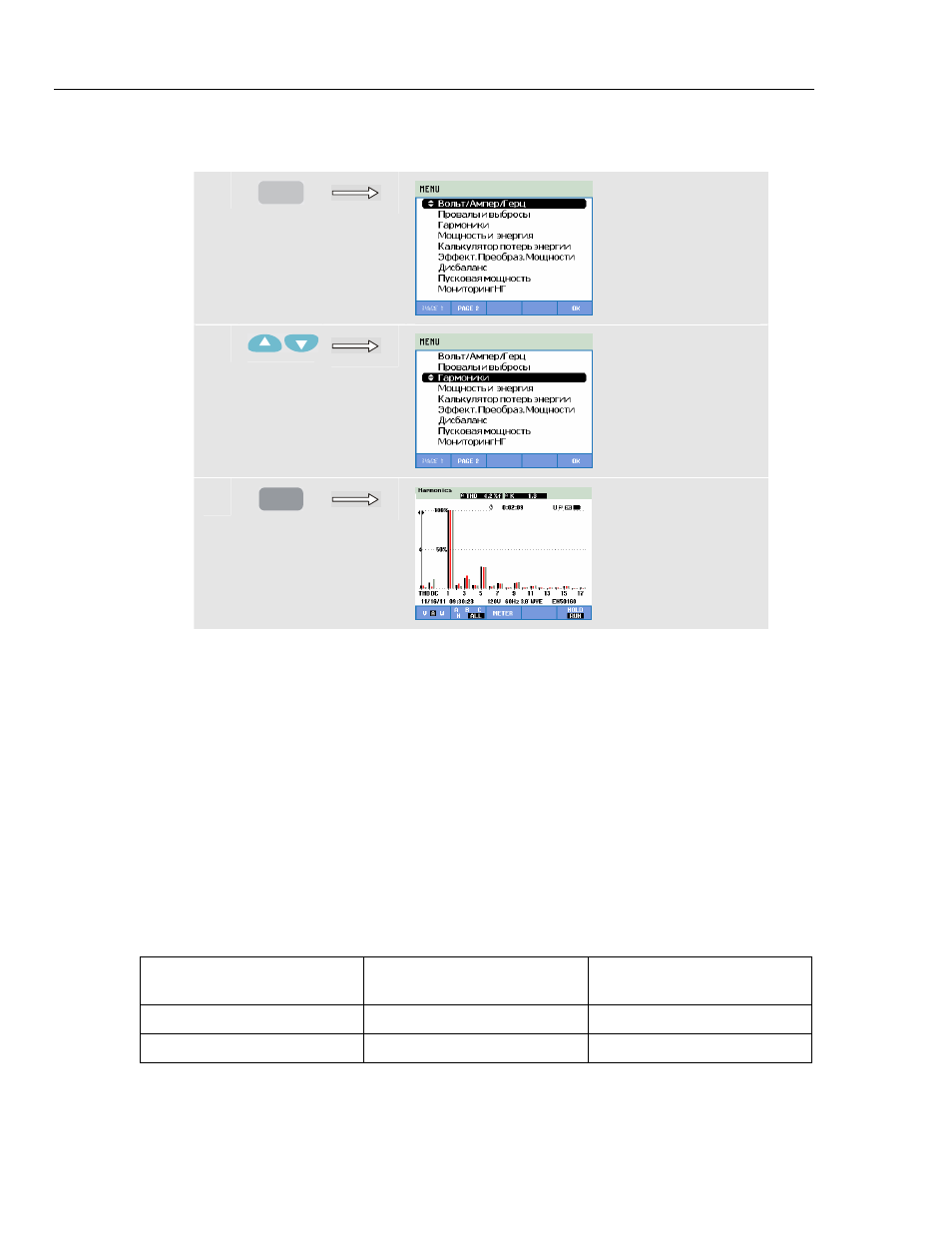

Для входа на экран Гистограмма гармоник:
c
MENU
d
e
ENTER
Экран Гистограмм показывает процентную долю каждого из компонентов,
относящихся к полному сигналу. Сигнал без искажения должен показывать 1
-ую
гармонику (т.е. основную) на 100 %, а все остальные находятся при этом на нуле: в
реальности этого не происходит, поскольку всегда присутствует определенная
степень искажения, ведущая к появлению большего числа гармоник.
Чистый синусоидальный сигналь становится искаженным, когда в него
добавляются компоненты большей частоты. Искажение выражается в виде
процентной доли THD. на дисплее также может отображаться процентная доля
постоянной составляющей и K-фактора. K-фактор измеряется для напряжения и
тока и выводится на экран в заголовке. Он выражается числом, оценивающим
потенциальную перегрузку трансформаторов из-за гармонических токов.
Гармоники более высокого порядка влияют на К-фактор больше, чем гармоники
более низкого порядка.
В следующей таблице показано количество гистограмм, одновременно
отображаемых на одном экране:
Гармоники
Гармоники/промежуточные
гармоники
Отображение всех фаз
1 ... 17
1 ... 9
Отображение по одной фазе
1 ... 50
1 ... 25
