Fluke 434-II/435-II/437-II
Руководство пользователя
23-4

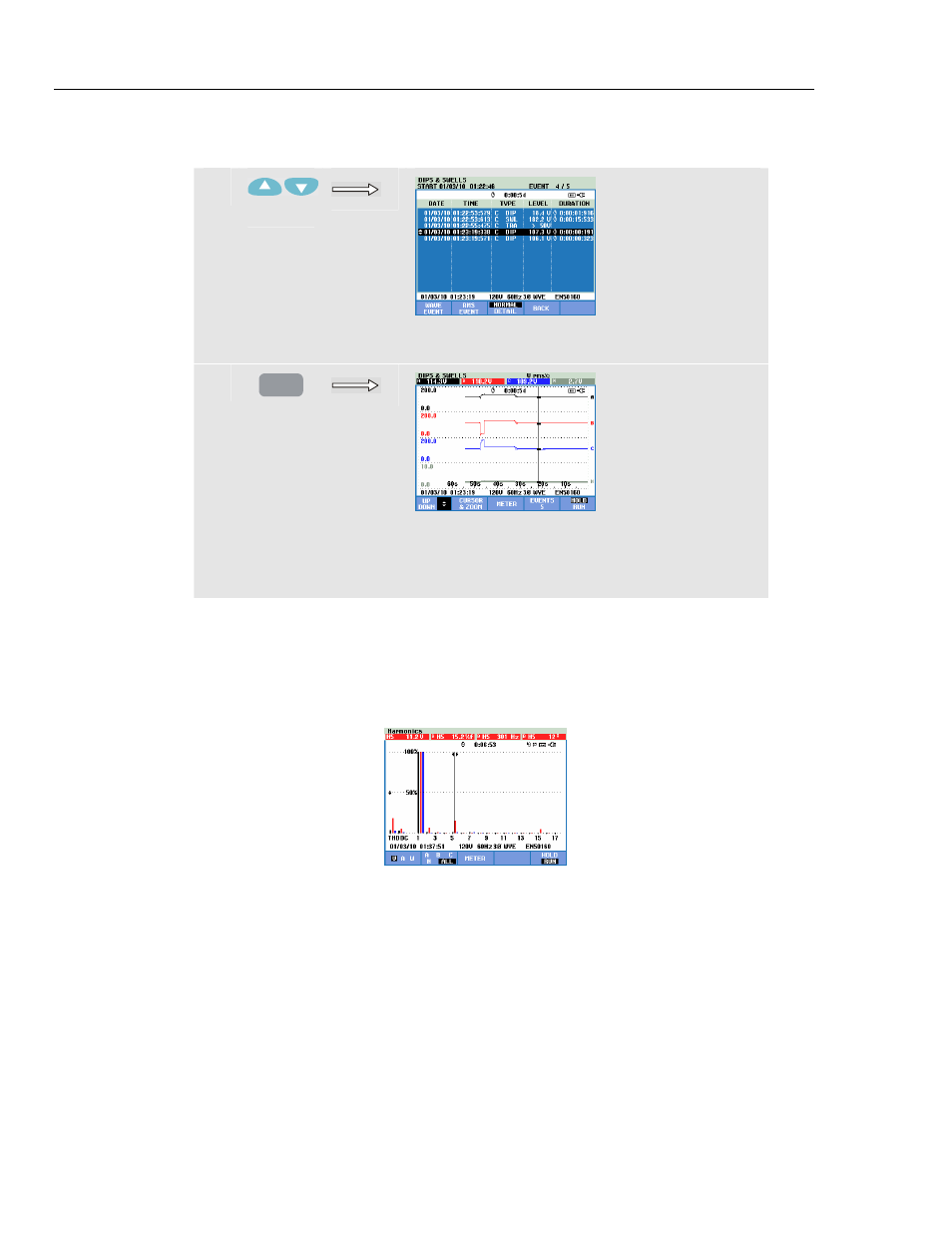

На следующем примере показан переход из таблицы регистрации событий
Провалы и выбросы на экран трендов со включенным курсором:
c
При помощи клавиш со стрелками выделите
интересующее вас событие.
d
ENTER
Нажмите ввод ENTER для выхода на экран
трендов с включенным курсором, который
будет размещен на выделенном событии из
таблицы.
Курсор на экранах гистограмм
В качестве примера используется экран гармоник трехфазного напряжения,
показанный на рис. 23.7. Курсор и Масштабирование для остальных отображений
Гистограмм функционируют идентично.
Рис. 23-7 Курсор на гистограммах
На экране гистограмм Курсор постоянно включен. Управление курсором и
Масштабированием осуществляется при помощи клавиш со стрелками:
• Для размещения Курсора на конкретном колонке гистограммы используйте
клавиши со стрелками влево/вправо. В заголовке экрана при этом
отображаются соответствующие данные измерения, относящиеся к данной
колонке. В некоторых случаях имеется большее число колонок, чем может
быть отображено на одном экране. На данном рисунке, например, на экран
выведено 17 гармоник из общего количества в 51. Перемещение курсора за
левый или правый край экрана вызывает в зону просмотра следующий экран.
• При помощи клавиш со стрелками вверх/вниз можно растягивать (или
сжимать) гистограммы вертикально.
