Fluke 434-II/435-II/437-II
Руководство пользователя
16-2
A /
L
1
B / L
2
C / L3
A /
L
1
B / L
2 PER
P
H
ASE
C / L3
A /
L
1
B / L
2
C / L3
DIPS IN
TERR
UPT
IO
N
S
RAPID
VOL
TAG
E CH
ANG
E
S
SWEELS
UNB
ALANCE
FR
E
Q
U
E
N
C
Y
MAI
N
S SIG
N
ALING
A
LL
PH
ASE
S

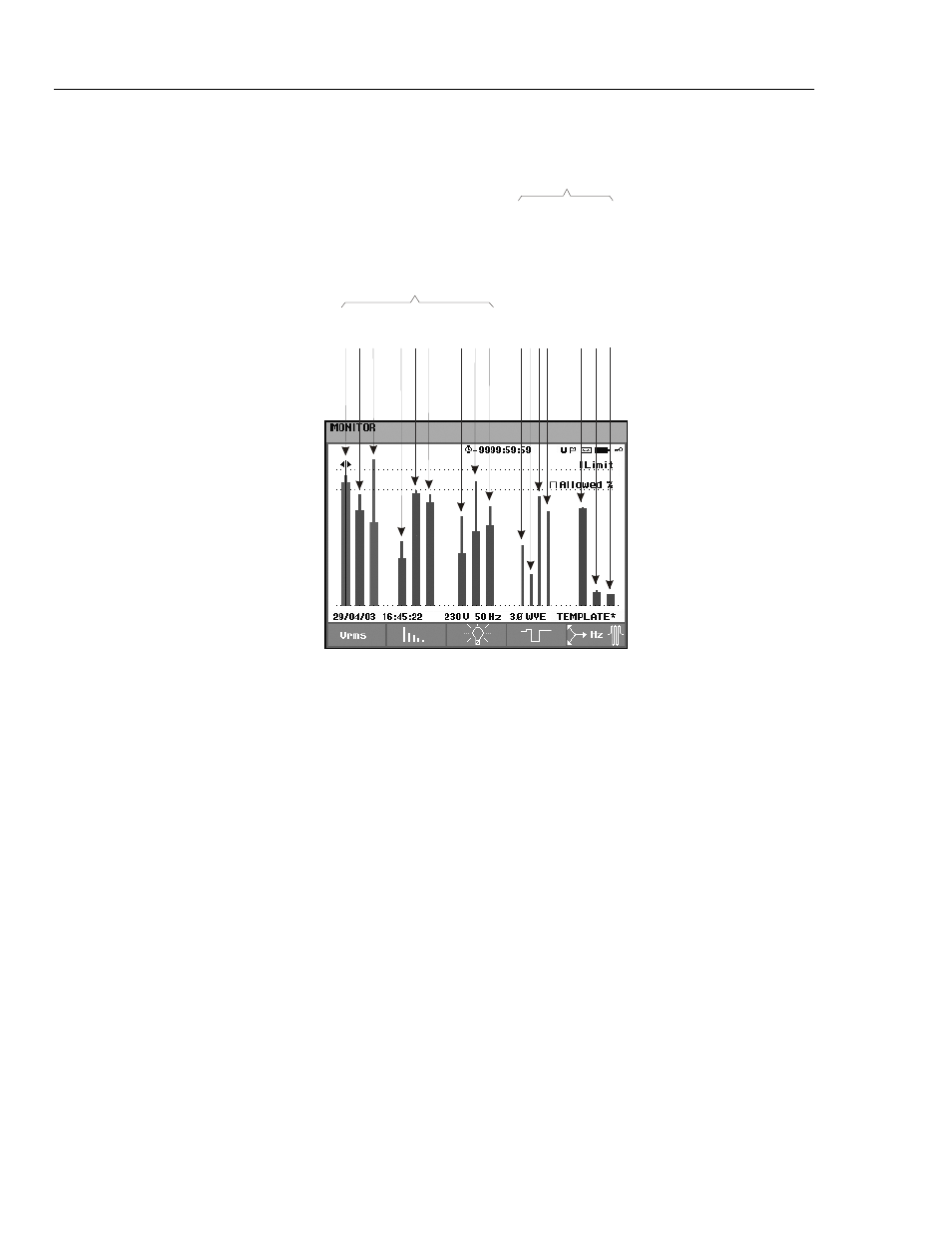

Рис. 16-1. Главный экран Монитора качества электроэнергии
Длина столбца увеличивается вместе с тем, насколько соответствующий параметр
удаляется от своего номинального значения. Столбец меняет цвет с зеленого на
красный в случае нарушения разрешенного допуска.
Для размещения курсора на конкретном столбце гистограммы используйте
клавиши со стрелками влево/вправо, после чего данные измерения, относящиеся к
этому столбцу, будут выведены в заголовок экрана.
Контроль качества электроэнергии обычно производится в течение длительного
периода наблюдения. Минимальная продолжительность измерения составляет 2
часа. Обычный же период измерения - 1 неделя.
Параметры качества электроэнергии, включая среднеквадратичные напряжения,
гармоники и мерцания, имеют столбец для каждой фазы. Если смотреть слева
направо, эти три столбца соответствуют фазам A (L1), B (L2) и C (L3).
Для параметров провалов/прерываний/быстрых изменений напряжения/выбросов и
дисбаланса/частоты назначен один столбец для каждого параметра, который
отображает их динамику по трем фазам.
Для управляющих сигналов сети на главном экране предусмотрен один столбец,
отражающий их динамику по трем фазам и для частот 1 и 2. В подменю,
раскрывающемся при помощи функциональной клавиши F5, предусмотрены
отдельные полосы для каждой фазы и каждой из частот 1 и 2.
