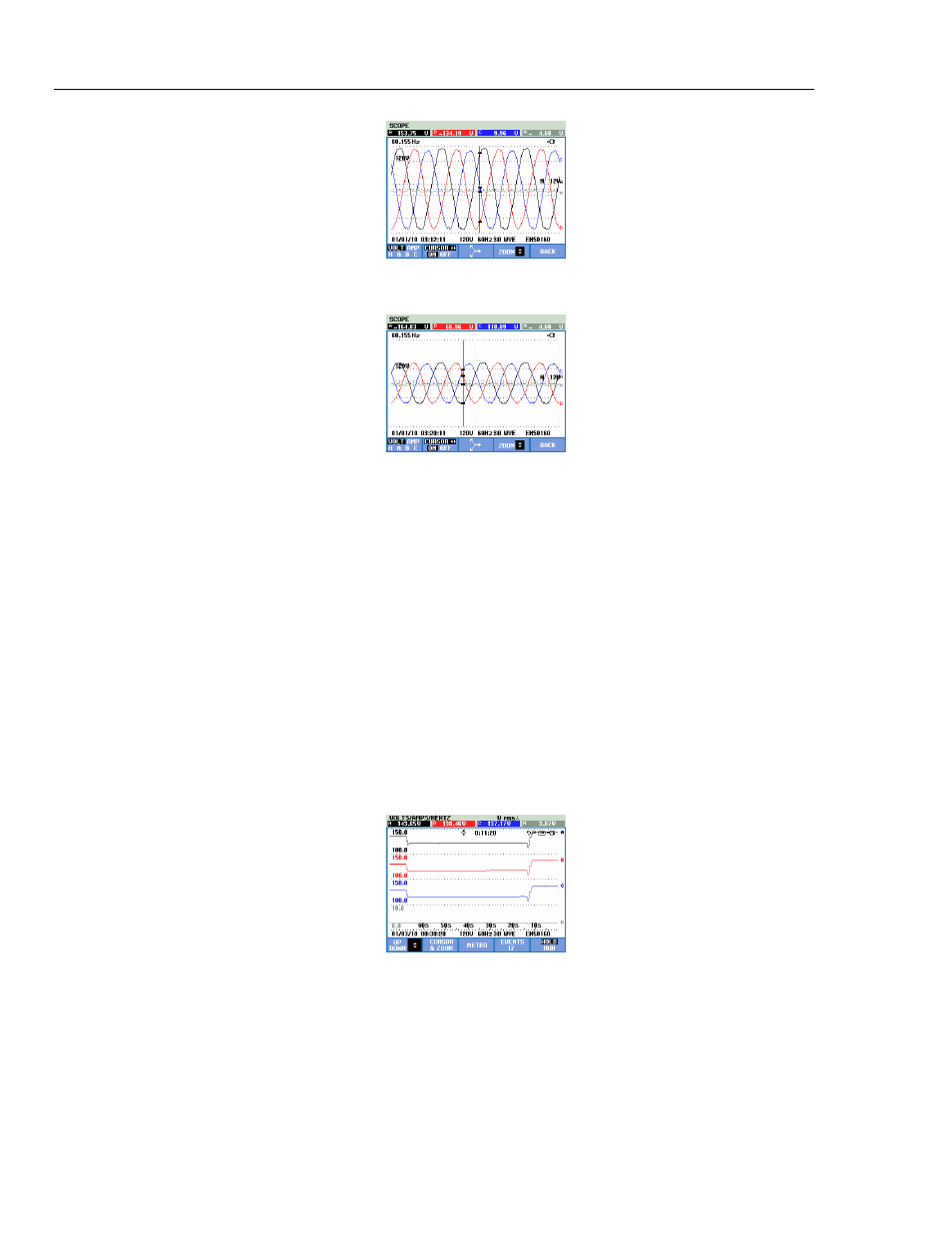

Рис. 23-2 Отображение осциллограмм, курсор включен
Рис. 23-3 Отображение осциллограмм, курсор и масштабирование включены
• Нажмите F2, чтобы включить Курсор. При помощи клавиш со стрелками
влево/вправо переместите курсор горизонтально вдоль осциллограммы.
Значение осциллограмм на Курсоре отображается в заголовке экрана, как
показано на Рис. 23.2.
• Клавиши со стрелками вверх/вниз служат для изменения масштаба в
вертикальном направлении (Рис. 23.3).
Курсор на экранах тренда
В качестве примера приведен экран Тренда напряжения/тока частоты. Курсор и
Масштабирование для отображения Тренда работают одинаково.
На Рис. 23.4 показан экран Тренда с выключенным режимом Курсора и
Масштабирования. В заголовке экрана отображены среднеквадратичные значения
трендов в правой части экрана. Это сторона экрана, в которой содержаться самые
свежие измеренные значения.
Рис. 23-4 Отображение трендов, курсор выключен
