Экран фазора показывает фазовое взаимоотношение между величинами
напряжения и тока в виде векторной диаграммы, разделенной на секции по 30
градусов. Вектор эталонного канала A (L1) указывает в положительном
горизонтальном направлении. Аналогичная векторная диаграмма отображается под
заголовком Фазор осциллографа. Отображаются также дополнительные числовые
данные: отрицательный дисбаланс напряжения или тока (относительное %),
дисбаланс напряжения или тока нулевой последовательности (относительное %),
напряжение или ток основной гармоники, частота, углы фаз. При помощи
функциональной клавиши F1 можно выбирать показания всех фазовых
напряжений, всех фазовых токов или же напряжение и ток в одной фазе.
Предусмотренные функциональные клавиши
F1 Возможен выбор сигналов для вывода на дисплей: V
отображает все напряжения, A отображает все токи. A
(L1), B (L2), C (L3), N (нейтраль) дают одновременное
отображение фазного напряжения и тока.
F2 Доступ на экран показа результатов измерений.
F5 Переключение между HOLD (ПРИОСТАНОВИТЬ) и
RUN (ЗАПУСТИТЬ) обновление экрана. При
переключении с HOLD (ПРИОСТАНОВИТЬ) на RUN
(ЗАПУСТИТЬ) появляется меню выбора между
немедленным запуском (NOW) или запуском по
таймеру (TIMED), что дает возможность задать время
начала и продолжительность данного измерения.

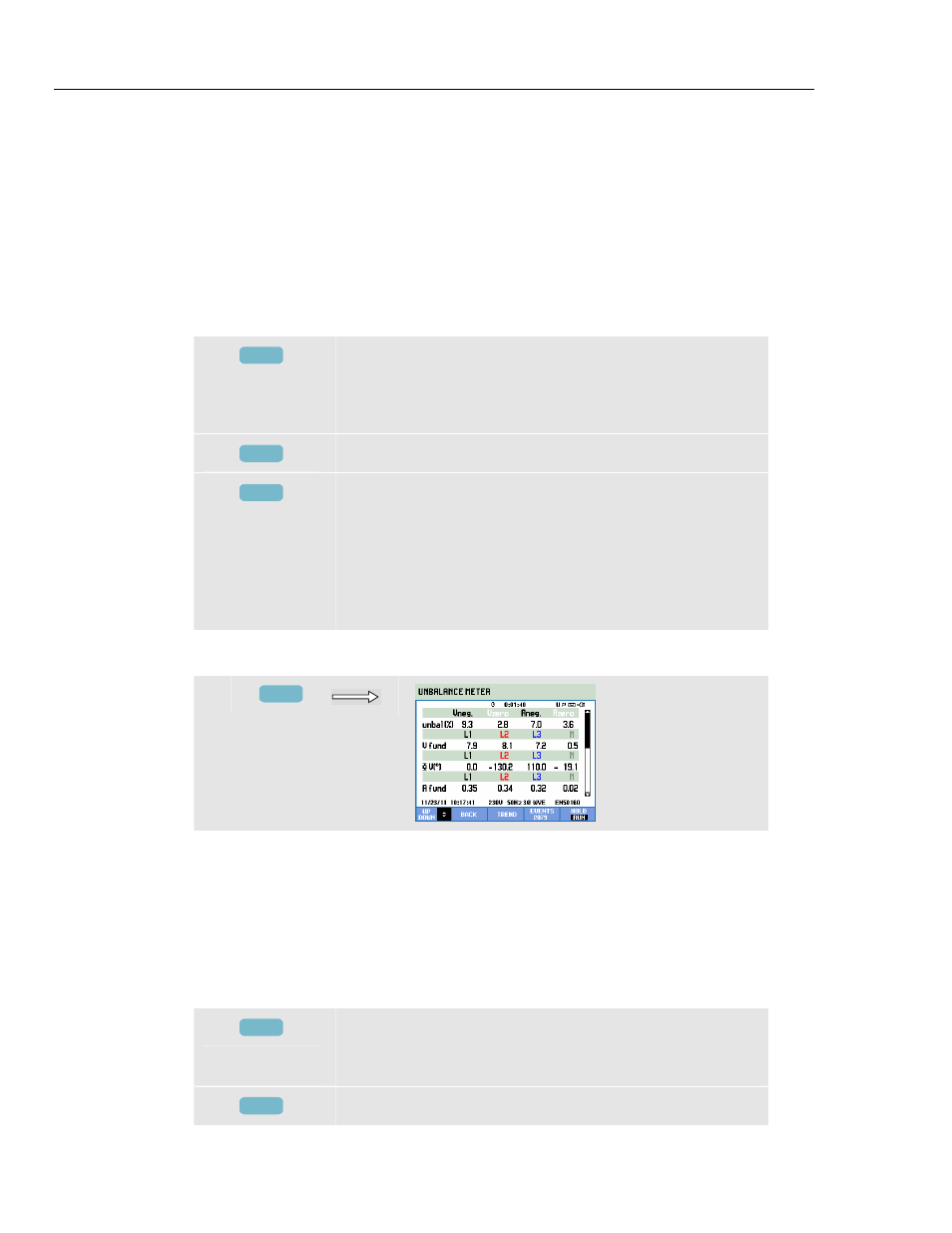

Меню показа результатов измерений
f F2
На экран показа результатов измерений выводятся все значимые числовые
значения: процент отрицательного дисбаланса напряжения, процент дисбаланса
напряжения нулевой последовательности (в 4-проводных системах), процент
отрицательного дисбаланса тока, процент дисбаланса тока нулевой
последовательности (в 4-проводных системах), напряжение основной гармоники
фазы, частота, ток основной гармоники фазы, угол между напряжениями между
фазой и нейтралью относительно эталонной фазы A/L1 и углы между напряжением
и током по каждой фазе.
Предусмотренные функциональные клавиши
F1 Для перемещения по экрану показа результатов
измерений используйте клавиши со стрелками
вверх/вниз.
F2 Возврат на экран фазора.
