Инструкция по применению
Как установить и использовать дополнительные
объективы (телеобъектив и широкоугольный
объектив)
Тепловизоры Ti32 и TiR32 позволяют устанавливать дополнительные телескопический
и широкоугольный объективы. Эти объективы повышают гибкость и расширяют
возможности инфракрасного контроля.
Чтобы установить на тепловизор и использовать дополнительные объективы,
необходимо выполнить следующие действия:
Выключите тепловизор – 1. Откл., вставьте карту памяти SD с микропрограммным
обеспечением для дополнительного объектива в соответствующее гнездо,
находящееся на боковой стороне тепловизора.
Включите тепловизор нажатием 2. a .
Чтобы установить соответствующие файлы во внутренней памяти тепловизора, 3.
следуйте указаниям на ЖК-дисплее.
PN 3474356 August 2009 (Russian)
© 2009 Fluke Corporation. All rights reserved. Printed in USA.
All product names are trademarks of their respective companies. Specifications are subject to change without notice.
exs05.eps

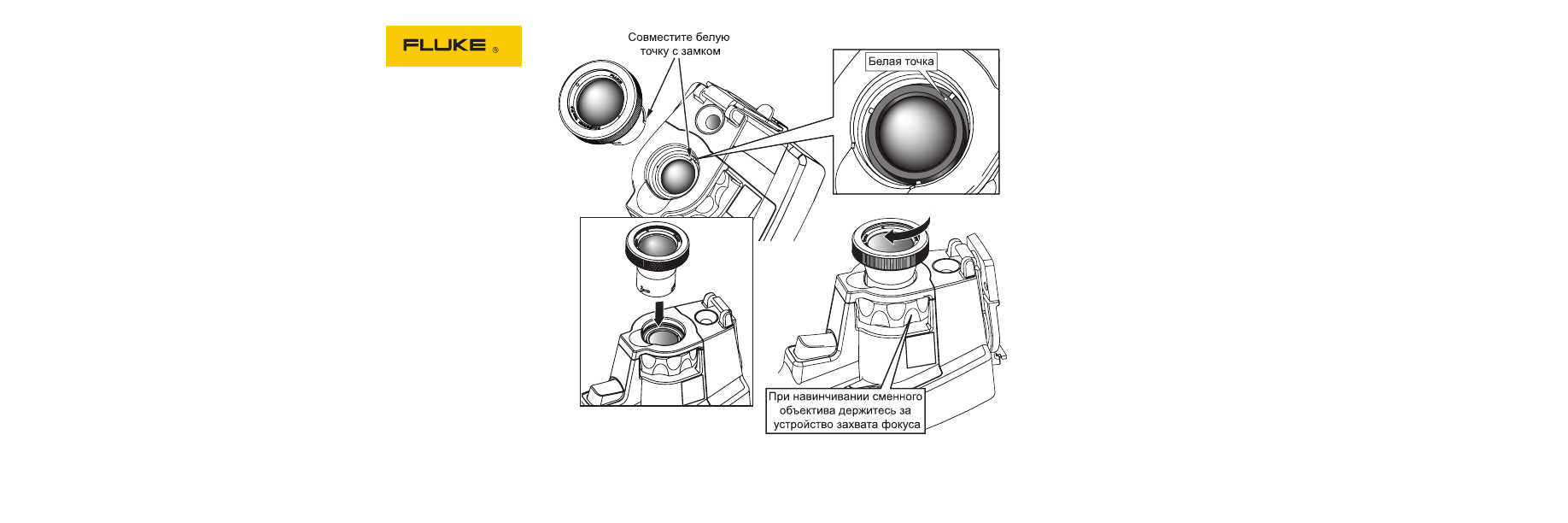

Рисунок 1. Установка и снятие дополнительных объективов
После установки файла извлеките карту памяти SD с микропрограммным 4.
обеспечением и вставьте вместо нее стандартную карту памяти SD для записи
изображений.
Присоедините дополнительный объектив к тепловизору, совместив точку на 5.
объективе с точкой на тепловизоре, см. рисунок 1.
Аккуратно вставьте дополнительный объектив на место и поверните по часовой 6.
стрелке до фиксации его в надлежащем положении.
Примечание
Важно правильно выбрать надлежащий вариант объектива в меню тепловизора
"Установки"/"Объектив".
Чтобы выбрать или сменить используемый тепловизором объектив, выполните
следующие действия:
Нажимайте 1. a , пока над функциональной клавишей F3 не появится надпись
Установки.
Нажмите функциональную клавишу
2. Установки.
В меню "Установки" нажимайте клавишу 3. a , обозначенную Меню, до тех пор,
пока на функциональной клавише F3 не появится надпись Объектив.
Нажмите функциональную клавишу 4. Объектив.
Для выбора объектива нажимайте функциональную клавишу 5. Вверх ( c ) или
Вниз ( d ).
По окончании нажмите функциональную клавишу 6. Готово.
Продолжайте настройку других параметров в меню настроек или быстро дважды 7.
нажмите и отпустите спусковую кнопку, чтобы вернуться в режим готовности.
