Калькулятор потерь энергии
Режим измерителя
12
12-3
Режим измерителя

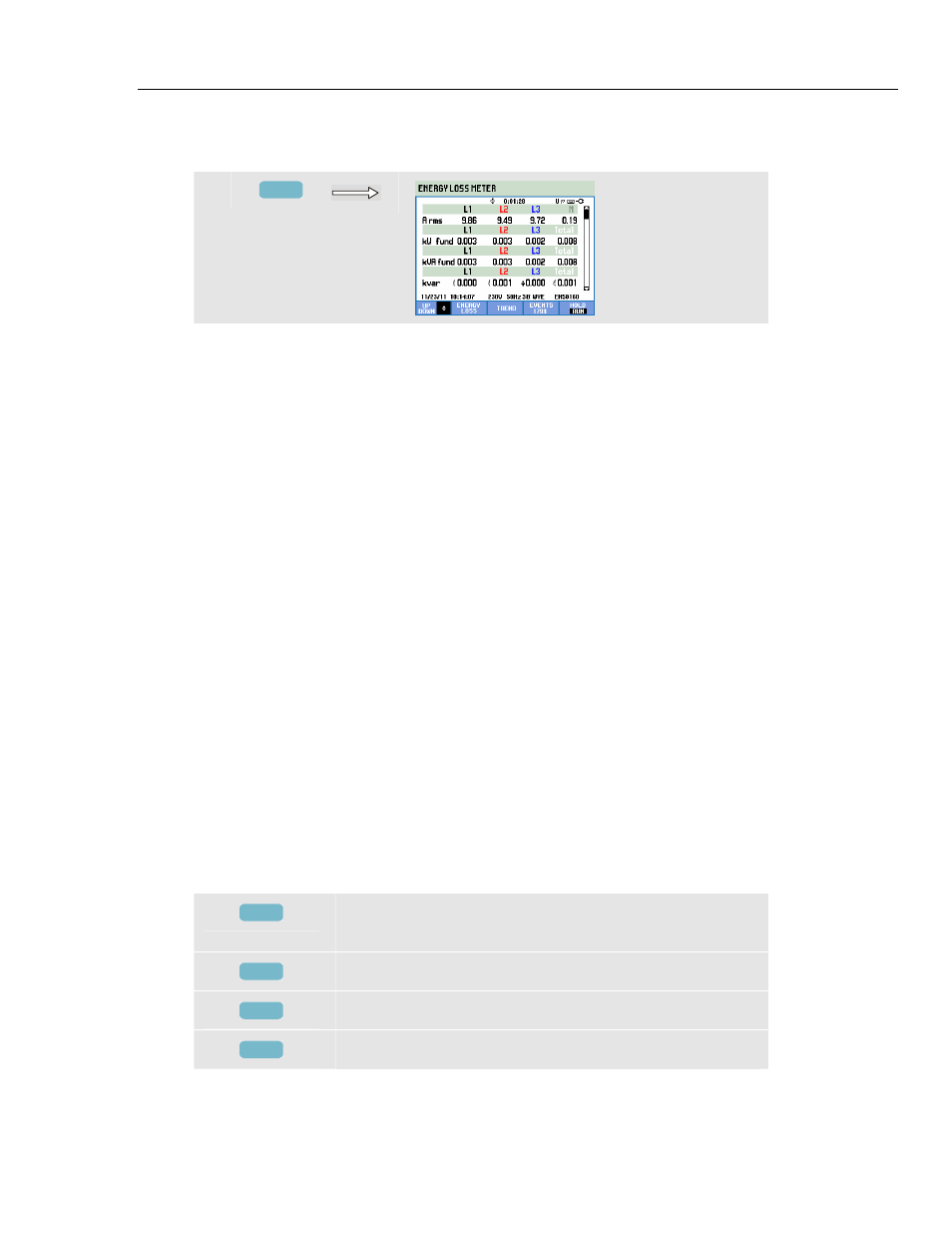

Для доступа на экран измерителя потерь энергии:
f F3
Предусмотрено большое количество измерений:
- A среднекв., кВт осн., кВА осн., квар, кВА гарм. выводятся на экраны для
каждой фазы и в совокупности.
- кВA дисб., кВт R loss, кВт var loss, кВт unb loss, кВт harm loss, кВт An loss, кВт
tot loss выводятся суммарно.
- кВт/час R loss, кВт/час var loss, кВт/час harm loss, кВт/час unb loss, кВт/час An
loss, кВт/час tot loss выводятся на экран суммарно.
- kcost R, kcost var, kcost unb, kcost harm, kcost An, kcost выводятся суммарно.
- кВт/час прогр. и кВт/час рев. выводятся для каждой фазы и совокупно.
При этом применяются следующие сокращения:
- Fund (осн.) указывает на то. что используется основная частота; во всех прочих
случаях применяется полный спектр частот.
- кВт или Вт - мощность.
- Вт/час или кВт/час - расходуемая энергия.
- R - потери из-за сопротивления проводов.
- var - потери из-за реактивной мощности.
- unb (дисб.) - потери из-за дисбаланса системы.
- harm (гарм.) - потери из-за гармоник.
- An - указывает на потери из-за тока в нейтральном проводе.
- кВт/час прогресс. - это энергия, отбираемая из распределительной сети; кВт/час
регр. - энергия, подаваемая в распределительную сеть.
Цифры, показываемые в меню результатов измерений, представляют собой
текущие величины, которые постоянно обновляются. Тренды данных значений с
течением времени можно видеть на экране Тренд.
Также имеется таблица регистрации событий.
Предусмотренные функциональные клавиши
F1 Для вертикальной прокрутки экрана показа результатов
предназначены клавиши со стрелками вверх/вниз.
F2 Возврат на экран калькулятора потерь энергии.
F3 Доступ в меню тренда.
F4 Доступ в таблицу регистрации событий.
