9-1
Глава 9
Провалы и выбросы
Введение
В режиме Провалы и выбросы осуществляется регистрация Провалов, Прерываний,
быстрых изменений напряжения, а также выбросов.
Провалы (посадки) и Выбросы представляют собой быстрые отклонения от
обычного напряжения. Их величина может колебаться от десяти то тысяч вольт.
Продолжительность может быть от половины цикла до нескольких секунд, как
показано в EN61000-4-30. В данном анализаторе предусмотрена возможность
выбора между номинальным и скользящим опорным напряжением. Скользящее
опорное напряжение использует измеренные значения. отфильтрованные с
постоянной времени в 1 минуту.
Во время провала напряжение падает; во время выброса - повышается. В трех-
фазных системах провал начинается, когда напряжение на одной или более фазах
падает ниже порога провала, и заканчивается, когда все фазы имеют напряжение,
равное или превышающее порог провала плюс гистерезис. Условиями запуска для
учета провалов и выбросов являются порог и гистерезис. Для описания провалов и
выбросов используются продолжительность, величина, а также время наступления.
Все это отражено на Рис. 9-1 и 9-2.

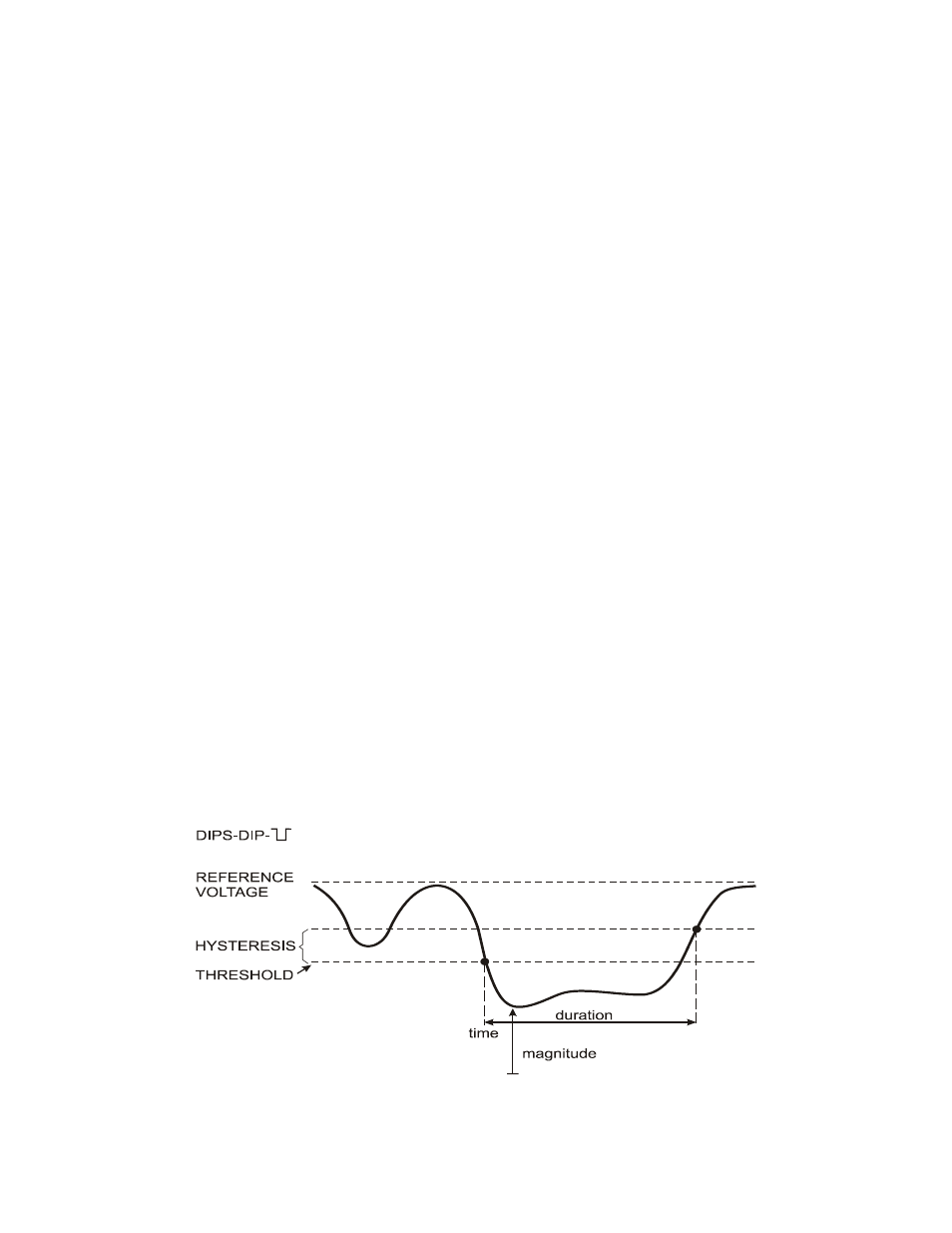

Рис. 9-1 Характеристики провала напряжения
