Режим "Управляющие сигналы сети"
Таблица регистрации событий
20
20-3
F3 Назначение клавиш с изображением стрелок для
выполнения функций курсора или изменения масштаба
изображения.
F4 Доступ к таблицам регистрации событий.
F5 Переключайтесь между HOLD (приостановить) и RUN
(запустить) для обновления изображения на экране.
Переключение с HOLD на RUN вызывает меню выбора
между немедленным пуском и пуском по таймеру, а
также режима Продолжительность измерения.
Курсор. Если курсор включен, то величины тренда в точке курсора показываются в
верхнем колонтитуле экрана. Перемещение курсора за левую или правую сторону
экрана вызывает в зону просмотра следующий тренд.
Изменение масштаба изображения. Данный режим позволяет растягивать или
сжимать экран по вертикали или горизонтали для просмотра отдельных деталей
или всего графика. Порядок использования клавиш со стрелками для управления
курсором или для изменения масштаба изображения описывается в главе 23.
В большинстве случаев смещение и диапазон трендов регулируется автоматически
в целях оптимизации просмотра. Вместе с тем, эти параметры можно регулировать.
Вход в меню регулировки осуществляется клавишей SETUP и функциональной
клавишей F3 - FUNCTION PREF (Настройка функций). См. главу 24, FUNCTION
PREF (настройка функций).
Таблица регистрации событий

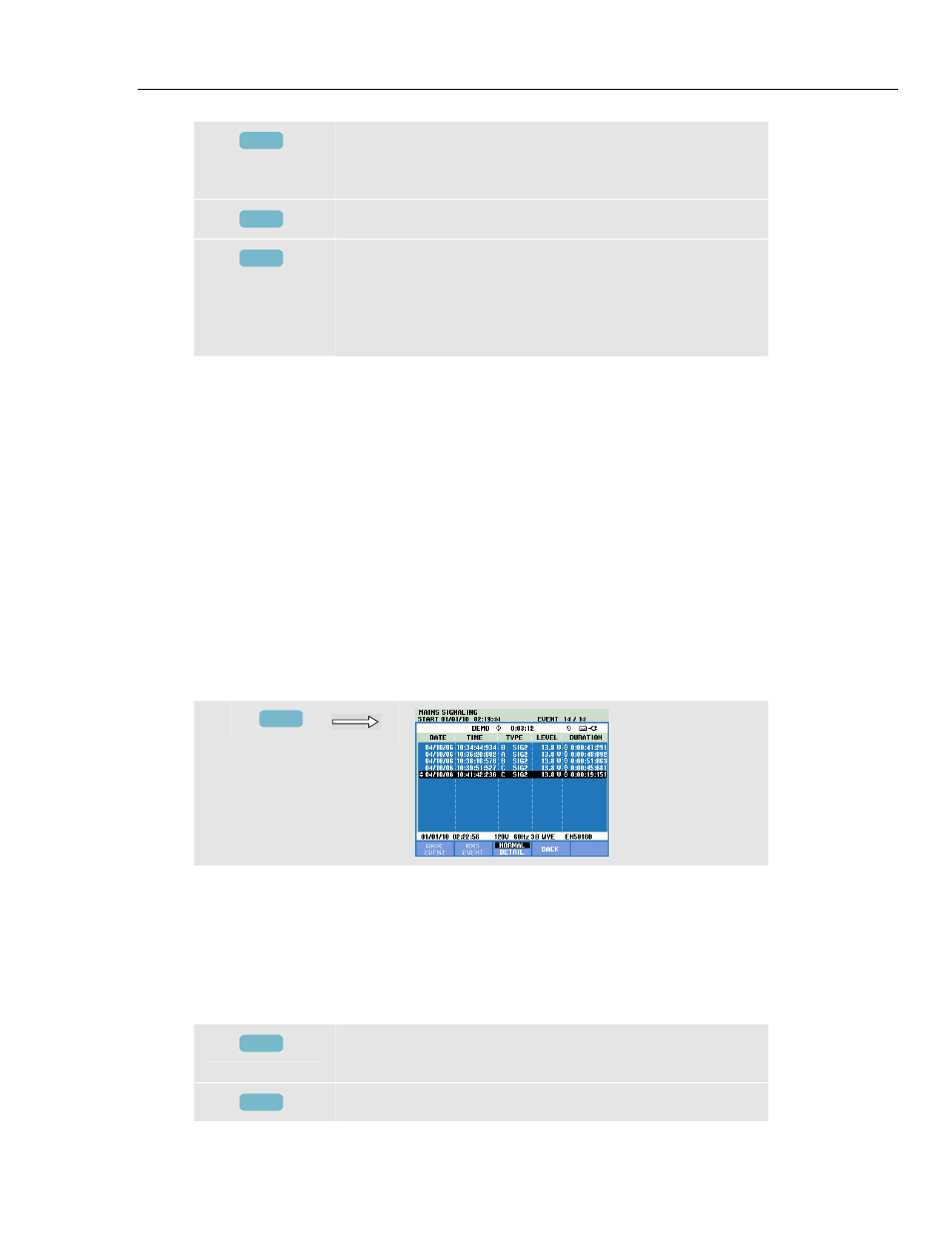

Для входа в таблицу регистрации событий режима "Управляющие сигналы сети":
g F4
В Нормальном режиме показа таблица регистрации событий показывает события
(превышение величины среднего напряжения за 3 секунды соответствующего
лимита), имевшие место в период измерения. Здесь фиксируется дата, время, тип
(фаза, сигнал 1 или сигнал 2), уровень и продолжительность каждого события. В
детальном режиме показа приводится дополнительная информация по случаям
превышения порога.
Предусмотренные функциональные клавиши
F3 переключитесь между Нормальным и Детальным
объемом информации в таблице регистрации событий.
F4 Возврат в меню более высокого уровня.
